一、產品(pin)概述產品(pin)概述 TT-UHZ系列側裝磁(ci)翻(fan)板液位(wei)計產品(pin)可以做(zuo)到高(gao)(gao)密封、防泄漏和(he)在高(gao)(gao)溫、高(gao)(gao)壓(ya)、高(gao)(gao)粘度、強腐蝕性條件(jian)下安全可靠地測量液位(wei)，全過程測量無盲(mang)區、顯(xian)示醒目，讀數直觀(guan)

用戶在磁翻板液位計選(xuan)型(xing)訂貨前需了(le)解并提供(gong)的技術參數：

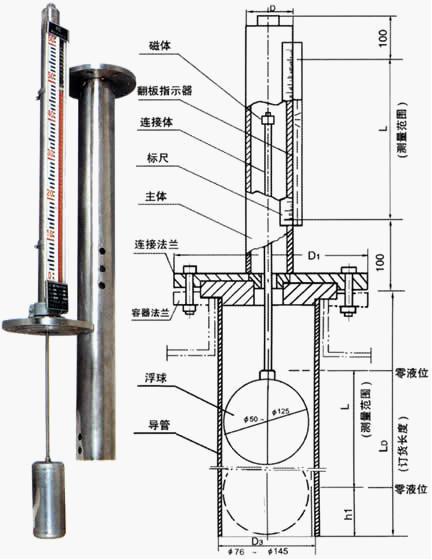

1、安裝(zhuang)方式： 側裝(zhuang)式（如圖(tu)1所示）    頂(ding)裝(zhuang)式（如圖(tu)2所示）

2、測量介質：比如水、油、其他化(hua)工溶劑及液體原(yuan)料

3、材(cai)質要求(qiu)：比如304不(bu)銹(xiu)鋼、316L不(bu)銹(xiu)鋼、不(bu)銹(xiu)鋼襯四氟,PP、PVC (如果用戶不(bu)清楚，在(zai)提供相關(guan)參(can)數后，可由我(wo)我(wo)司技(ji)術(shu)人(ren)員幫助選擇地(di))

4、測量介(jie)質溫(wen)度：溫(wen)度的(de)不同決定(ding)了浮子(zi)和顯示面(mian)板的(de)材(cai)料類型(xing)的(de)不同選擇。冬天溫(wen)度過低時，就(jiu)需(xu)要加裝電位熱或蒸(zheng)汽夾套進行保溫(wen)，液位計可以測量的(de)介(jie)質溫(wen)度-20℃~500℃。

5、工(gong)作壓力：壓力的大小決定了主導(dao)管(guan)的厚度及焊接等加(jia)工(gong)工(gong)藝的不同。液(ye)位(wei)計(ji)可(ke)測量的介質*高的壓力可(ke)以達到(dao)10MPa。

6、連接(jie)方(fang)式：頂裝(zhuang)式磁翻板(ban)液位計系列產品一般情(qing)況下是采用DN80或DN100的(de)連接(jie)法蘭(lan)，側裝(zhuang)式磁翻板(ban)液位計采用的(de)連接(jie)方(fang)式有三種(zhong)：法蘭(lan)連接(jie)（比如DN25）、卡(ka)箍連接(jie)、螺(luo)紋連接(jie)。

7、測量(liang)范圍：1.側裝(zhuang)式因(yin)(yin)為(wei)是通過(guo)上下兩個(ge)導管(guan)與需測量(liang)容(rong)器(qi)相(xiang)連，因(yin)(yin)此(ci)其測量(liang)范圍就是兩個(ge)導管(guan)中心之間的距離，簡稱中心距。

                          2.頂裝式(shi)因(yin)為(wei)是從頂部插入容器內部的(de)，因(yin)此(ci)其測量(liang)范(fan)圍為(wei)容器頂部到底(di)部之(zhi)間(jian)需要(yao)測量(liang)的(de)這段距離。

8、遠傳(chuan)輸出及報(bao)警(jing)(jing)信號(hao)：磁翻板液位計可實現遠傳(chuan)4-20mA，485通訊，Modbus協議及開關(guan)量(liang)信號(hao)、報(bao)警(jing)(jing)功能。

二、側裝式(shi)磁翻板液位計(ji)工作原理

   以浮子內磁(ci)鋼驅動雙色(se)薄片的(de)(de)(de)翻(fan)轉(zhuan)來指示(shi)液(ye)(ye)位(wei)(wei)的(de)(de)(de)一種新(xin)型儀表。磁(ci)翻(fan)板液(ye)(ye)位(wei)(wei)計的(de)(de)(de)主體內磁(ci)浮子隨液(ye)(ye)位(wei)(wei)的(de)(de)(de)升降而上下運動，同時(shi)驅使(shi)主體外(wai)指示(shi)器內的(de)(de)(de)雙色(se)薄片翻(fan)轉(zhuan),有(you)液(ye)(ye)位(wei)(wei)時(shi)轉(zhuan)示(shi)紅色(se)、無液(ye)(ye)位(wei)(wei)時(shi)轉(zhuan)示(shi)白(bai)色(se)。紅色(se)和白(bai)色(se)色(se)帶間的(de)(de)(de)界線即(ji)代(dai)表液(ye)(ye)位(wei)(wei)高度。在指示(shi)器左側配有(you)醒(xing)目的(de)(de)(de)刻度標尺。從而使(shi)液(ye)(ye)位(wei)(wei)的(de)(de)(de)指示(shi)顯得更(geng)加清(qing)晰

磁翻板液(ye)位計分類及適用場(chang)合

三、側(ce)裝(zhuang)磁翻板液(ye)位計主要技(ji)術指標:

1、量程范(fan)圍（mm）：測量范(fan)圍：300~18000mm

2、介質密度（g/cm3）：0.5～2

3、介(jie)質粘度： ≤0.02Pa.S

4、工作溫度(du)℃：-40～350

5、工(gong)作壓力(li)：≤2.5MPa（普通型）

                 ≤10.0MPa（高(gao)壓型）

                 ≤32.0MPa（超高壓型）

                  ;≤2.5MPa（防(fang)腐型）

6、測量精度(du)（mm）：≤±10

7、安裝(zhuang)方(fang)式：側裝(zhuang)磁翻板液位計、頂裝(zhuang)式、底裝(zhuang)式

8、防護等(deng)級：IP65

9、防爆(bao)等級：ibⅡCT4（本安型）、dⅡBT4（隔爆(bao)型）

10、傳輸方式：4～20mA 或 開關量

11、接口法蘭：根據國家化工(gong)部、機(ji)械(xie)部及美(mei)制標(biao)準，可以結合用戶的需要特殊(shu)定制。

注：當側(ce)裝式(shi)磁翻板液位計(ji)安能裝受(shou)環境(jing)影響，空間位置L1<300訂貨時應(ying)明顯提出。
