一、儀(yi)表(biao)概述：

智能衛生型電磁(ci)(ci)流量(liang)計(ji)(ji)是采(cai)用單片機嵌入(ru)式(shi)技術，實現數字勵磁(ci)(ci)，同時在電磁(ci)(ci)流量(liang)計(ji)(ji)上采(cai)用CAN現場總線，技術達到國內水平。除可(ke)測量(liang)一般導電液(ye)體的流量(liang)外，還可(ke)測量(liang)液(ye)固兩相流，高粘度液(ye)流及鹽(yan)類、強酸、強堿液(ye)體的體積流量(liang)。

二、測量原理：

智能衛生型電磁(ci)(ci)流量(liang)計的原(yuan)理(li)是基于法拉第電磁(ci)(ci)感應(ying)定(ding)律。在與測量(liang)管(guan)(guan)軸線(xian)和(he)磁(ci)(ci)力線(xian)相垂直的管(guan)(guan)壁上安裝了一對檢(jian)測電極(ji)，當導(dao)電液體(ti)沿(yan)測量(liang)管(guan)(guan)軸線(xian)運動(dong)時，導(dao)電液體(ti)切割磁(ci)(ci)力線(xian)產生感應(ying)電勢(shi)，此(ci)感應(ying)電勢(shi)由兩個檢(jian)測電極(ji)檢(jian)出(chu)，數值(zhi)大小與流量(liang)成(cheng)正比例，其(qi)值(zhi)為：E=KBVD式中：

E－感應電勢；

K－與(yu)磁場分布及(ji)軸向長度有關的(de)系數；

B－磁感應強度(du)；

V－導電液體(ti)平均流速；

D－電極間距；（測量管(guan)內直徑(jing)）

傳感器(qi)(qi)將感應(ying)電勢(shi)E作為流量(liang)信號(hao)，傳送到轉(zhuan)換器(qi)(qi)，經放(fang)大，變(bian)換濾波用(yong)一系(xi)列的數字(zi)處理后，用(yong)帶背光(guang)的點陣(zhen)式液(ye)晶顯(xian)示瞬時流量(liang)和(he)累(lei)積流量(liang)。轉(zhuan)換器(qi)(qi)有4～20mA輸出，報警輸出及頻率(lv)輸出，并(bing)設有RS－485等通(tong)訊接口，并(bing)支持HART和(he)MODBUS協議(yi)。

三、適用場合：

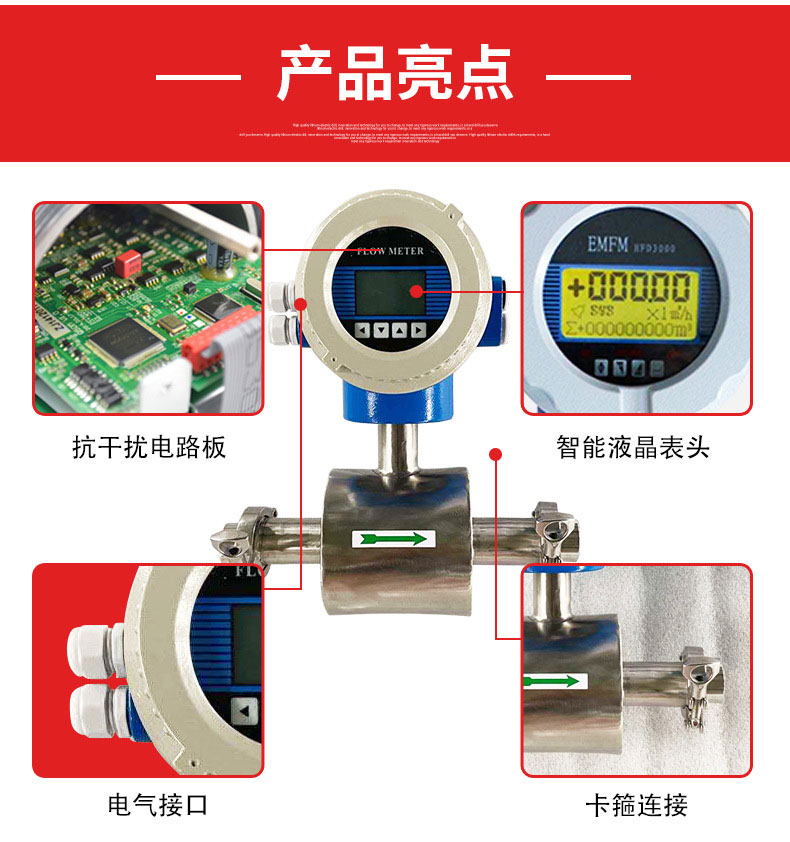

衛(wei)生型電磁流(liu)量計在食(shi)(shi)品(pin)、醫藥(yao)等衛(wei)生行業，其工藝過程往往需(xu)要定(ding)期使用高溫(wen)蒸汽進行清洗(xi)消毒，并且包括流(liu)量計傳感器在內的(de)管(guan)(guan)線(xian)接頭部位不能有(you)殘留的(de)介質，以防止(zhi)細菌繁殖，因(yin)此衛(wei)生行業管(guan)(guan)道與流(liu)量計連(lian)接一般采用快速接頭形式，即卡箍型結構。**地應(ying)用于化工、環(huan)保、冶金(jin)、食(shi)(shi)品(pin)、醫藥(yao)、造紙、給排水等行業。

四、結(jie)構形式：

1、傳感器：

傳感(gan)器主要由測(ce)量導管、測(ce)量電極、勵磁(ci)線(xian)圈、鐵芯、磁(ci)軛和殼體組成(cheng)。

 a、測量導(dao)管(guan)：由不銹鋼導(dao)管(guan)、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。

b、測量(liang)電(dian)極：安裝在測量(liang)導管內側壁，與軸流方(fang)向垂直，使測量(liang)液(ye)體產生(sheng)信(xin)號的一對電(dian)極。

c、勵(li)磁線圈(quan)：在測(ce)量導管(guan)內產生磁場的(de)上下(xia)兩(liang)個勵(li)磁線圈(quan)。

d、鐵芯和(he)磁(ci)軛(e)：將勵磁(ci)線圈產生的(de)磁(ci)場導入液體，并構成磁(ci)回路。

e、殼體：儀表(biao)外(wai)包裝。

2、轉(zhuan)換器：

即為智能二(er)次表，其將流(liu)量信(xin)號放大處理單(dan)片(pian)機運算后，可顯示流(liu)量、累(lei)計量，并(bing)能輸出脈(mo)沖、模擬電流(liu)等信(xin)號，用于流(liu)體流(liu)量的計量或控制。

3、產品(pin)組裝形(xing)式：

其分為(wei)一(yi)體型和分體型兩(liang)種(zhong)形式(shi)。

a、一(yi)體型(xing)： 傳(chuan)感器(qi)和轉換器(qi)一(yi)體安(an)裝。

b、分體(ti)型：傳感(gan)器和轉化器分離安裝，通(tong)過連接電纜形成流量計量系統。

五(wu)、性能特(te)點：

1、采用新型的(de)衛生型襯(chen)里材料，防止了測量介質殘余(yu)物在測量管中的(de)堆積(ji)。

2、測(ce)量管無阻礙活動部件、無壓損、直管段要求較(jiao)低。

3、傳感器采用新一代專用優質襯(chen)里技術，并使用特殊的鏡面拋光(guang)PFA襯(chen)里。

4、智(zhi)能轉換器可同時顯示(shi)體(ti)積流量(liang)百分比、瞬時流量(liang)、累(lei)積流量(liang)等(deng)測量(liang)數據。

5、采(cai)用(yong)(yong)快速連(lian)接方案，電磁流量計便于拆卸、維護和清洗(xi)。智能轉換器(qi)采(cai)用(yong)(yong)液晶背光LED顯示器(qi)，即(ji)使(shi)在強光下或夜晚也能清晰讀數(shu)。

6、通(tong)過(guo)紅(hong)外線觸摸按鍵設定(ding)參(can)數，在惡劣的環境下不打開轉換器的蓋(gai)板(ban)也可以安全(quan)的進(jin)行設定(ding)。

7、轉換器(qi)具有(you)自診斷報警、空負(fu)載(zai)檢測報警、流量上下限報警及兩極流量值報警輸(shu)出(chu)等功能。

8、采用16位嵌入式(shi)微處理器(qi)做信(xin)號處理，具(ju)有集成(cheng)度(du)(du)高，運算速(su)度(du)(du)快，計算精度(du)(du)高，全數(shu)字化信(xin)號處理，抗(kang)干擾能力強，測量可靠等(deng)特點。

 9、高清晰度背(bei)光LCD顯示(shi)，全(quan)中文菜(cai)單操作(zuo)，使用方便，操作(zuo)簡單，易學易懂。

10 具有RS485、RS232、Hart和Modbus等數字通訊(xun)信號(hao)輸出。

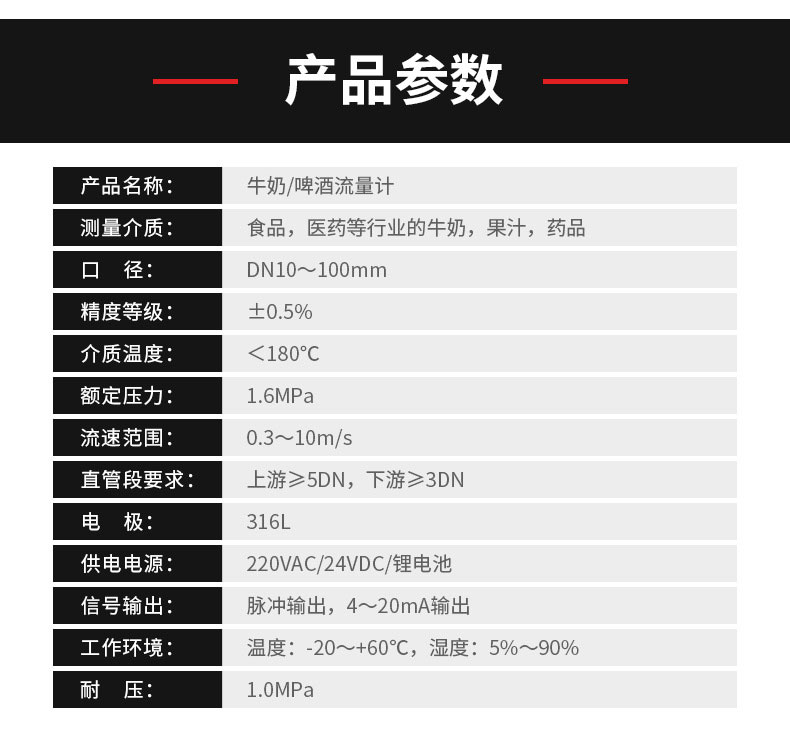

六、技術(shu)指標：

1 公稱通徑：DN10-DN300mm；

2 精確(que)度(du)：示值(zhi)的(de)±0.5％,可(ke)選示值(zhi)的(de)±0.3％或±0.2％；

3 介質溫(wen)度：分體(ti)型(xing)(xing)-10℃～+180℃；一體(ti)型(xing)(xing)-10℃～+80℃；

4 環境溫度：-25℃～+60℃；

5 介質電(dian)導(dao)率：大于20μs/cm；

6 襯里：PTFA；

7 電(dian)極材(cai)料(liao)：含鉬不銹鋼、哈(ha)氏(shi)合(he)金B、哈(ha)氏(shi)合(he)金C、鈦、鉭(tan)、鉑(bo)、銥合(he)金；

8 電(dian)極(ji)形式：三(san)電(dian)極(ji)結構(gou)、二電(dian)極(ji)結構(gou)、可拆卸電(dian)極(ji)結構(gou)；

9 安裝：一體(ti)型、分體(ti)型；

10外(wai)殼防護等級：傳感器IP65、IP68可(ke)選(xuan)（IP65：塵密(mi)、防噴水(shui)(shui),IP68：塵密(mi)、可(ke)長期工作在水(shui)(shui)下(xia)。）轉換器IP67（IP67：塵密(mi)、可(ke)短時(shi)間浸水(shui)(shui)）；

11 防(fang)爆標(biao)志：防(fang)爆型傳感(gan)器(qi)的防(fang)爆等級為ExmdIIBT4。

七、流量計的(de)優勢(shi)：

1、傳感(gan)器(qi)zui重要的(de)部件,并通過zui嚴格的(de)實流(liu)試驗,切實保證產品的(de)測(ce)量(liang)精度。

2、信(xin)(xin)號電(dian)極作徹(che)底的靜電(dian)屏蔽處(chu)理(li),保(bao)證(zheng)小信(xin)(xin)號不會受線圈(quan)的干擾,保(bao)證(zheng)低流(liu)速(su)的測量精度。

3、線(xian)圈(quan)與外界作隔(ge)離處理(li)，保證線(xian)圈(quan)長期的絕緣強(qiang)度，也(ye)就(jiu)保證傳感(gan)器的長期測(ce)量精(jing)度。

4、傳感器所有的焊接(jie)工(gong)藝(yi)都采用氬弧(hu)焊工(gong)藝(yi),雖然成本較(jiao)高,但能保(bao)證焊接(jie)的可靠性（焊接(jie)是傳感器的zui主(zhu)要的生產工(gong)藝(yi)）,特別是安裝(zhuang)線(xian)圈后的zui后一道焊接(jie)工(gong)序,用氬弧(hu)焊工(gong)藝(yi)能保(bao)證已(yi)安裝(zhuang)的線(xian)圈不被損傷。

5、采用(yong)接(jie)地電極結構,形成一個(ge)平衡(heng)(heng)電極平面，保證整個(ge)測(ce)量平均速度的(de)(de)過程(cheng)都(dou)被限(xian)制在平衡(heng)(heng)電極平面之內進行(xing)，能很好的(de)(de)消除電氣(qi)噪聲干擾(rao),提供精(jing)確的(de)(de)測(ce)量結果。

6、采用定制的雙層屏蔽電纜。

7、可(ke)編程頻率(lv)低頻矩形波勵磁,提高了流(liu)量(liang)測量(liang)的穩定性，功率(lv)損耗(hao)低 。

8、特殊介質測量（如漿液）采用(yong)高頻(pin)勵磁,消除雜波(bo)干(gan)擾。

9、采(cai)用16位(wei)嵌入式微處(chu)理器,運算(suan)速(su)度快,精度高(gao)。

10、全(quan)數字處理,抗干擾能力強,測量可靠,精(jing)度高。

11、超低EMI開關(guan)電源,適用(yong)電源電壓變(bian)化(hua)范圍大，抗EMC性能(neng)好。

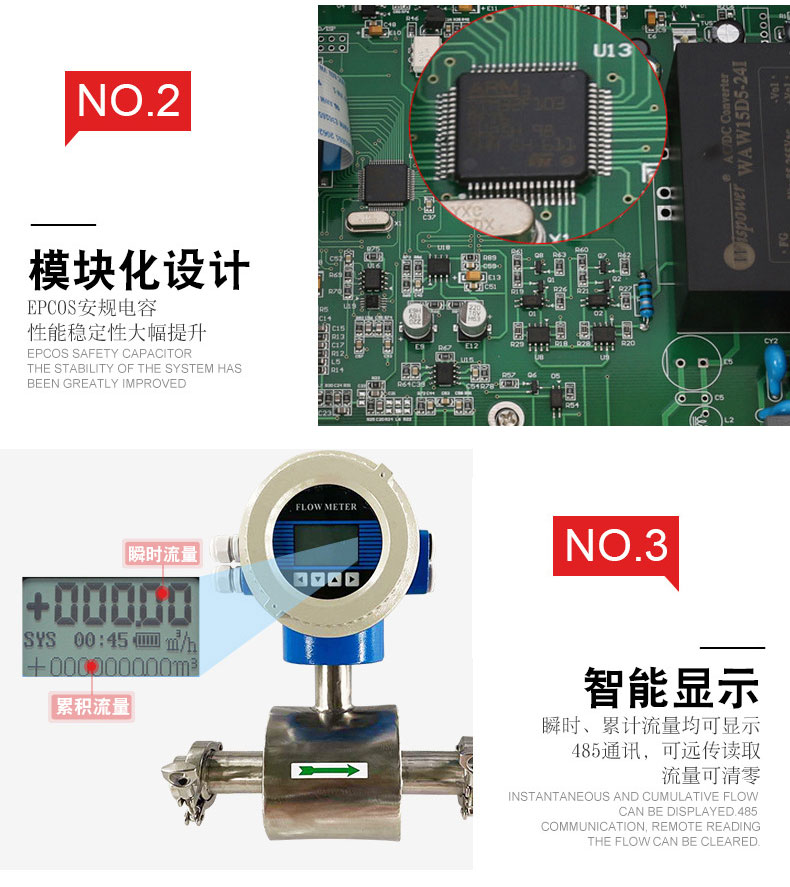

12、用單(dan)塊電(dian)路板(ban)完成(cheng)所(suo)有功能設計(ji),采(cai)用SMD器件和表面帖(tie)裝SMT）技術(shu),電(dian)路可靠(kao)性(xing)高。

13、高清晰度(du)背光中文LCD顯(xian)示(shi),顯(xian)示(shi)累(lei)積流(liu)量(liang)、瞬時(shi)流(liu)量(liang)、流(liu)速、流(liu)量(liang)百分比等(deng)。

14、菜單(dan)操作,使用方便,操作簡單(dan),易學(xue)易懂(dong)。

15、具有自檢與(yu)自診斷(duan)功能,并在(zai)屏幕上顯示。

16、獨(du)特的防雷(lei)設計。
