一、儀表(biao)概(gai)述：

電池供(gong)電型電磁流量(liang)(liang)計(ji)特殊設計(ji)的(de)傳感器(qi)勵磁系(xi)統(tong)和高(gao)性能鋰電池供(gong)電系(xi)統(tong)，并(bing)采用了16位嵌入式(shi)微功耗處理(li)(li)器(qi)，具有全數字量(liang)(liang)信(xin)號處理(li)(li)、測(ce)量(liang)(liang)穩定、測(ce)量(liang)(liang)精度高(gao)、抗干(gan)擾(rao)能力強等(deng)特點(dian)，實(shi)現(xian)(xian)自動雙向流量(liang)(liang)測(ce)量(liang)(liang)、現(xian)(xian)場瞬(shun)時流量(liang)(liang)、正(zheng)反向累計(ji)總量(liang)(liang)顯示、自診斷故障報警(jing)和GSM數據(ju)無線遠(yuan)傳等(deng)功能，用戶可(ke)通(tong)過強大的(de)GSM/GPRS遠(yuan)程(cheng)管理(li)(li)軟(ruan)件(jian)系(xi)統(tong)可(ke)實(shi)現(xian)(xian)流量(liang)(liang)計(ji)數據(ju)無線遠(yuan)傳、存儲、數據(ju)分(fen)析等(deng)功能。

二、測量(liang)原(yuan)理：

電池供電型電磁流量(liang)計根(gen)據(ju)法拉第電磁感(gan)應(ying)原理，在與(yu)(yu)測(ce)量(liang)管軸(zhou)線和磁力線相垂直的(de)管壁上安裝了一對檢測(ce)電極，當導電液(ye)體沿測(ce)量(liang)管軸(zhou)線運動時(shi)，導電液(ye)體切(qie)割磁力線產(chan)生感(gan)應(ying)電勢，此感(gan)應(ying)電勢由兩個檢測(ce)電極檢出，數值(zhi)大(da)小(xiao)與(yu)(yu)流量(liang)成正比例，其值(zhi)為：E=KBVD式中：

E－感應電勢；

K－與磁場分布及軸向長度(du)有(you)關的(de)系數；

B－磁(ci)感應強度(du)；

V－導電液體平均(jun)流速(su)；

D－電極間距；（測(ce)量管內直徑(jing)）

傳感(gan)器(qi)將(jiang)感(gan)應(ying)電勢(shi)E作(zuo)為流量(liang)信號，傳送到轉換(huan)(huan)器(qi)，經放大，變換(huan)(huan)濾波用一系列的數字處理后，用帶背光(guang)的點陣式液晶顯示瞬時(shi)流量(liang)和(he)累積流量(liang)。轉換(huan)(huan)器(qi)有4～20mA輸(shu)出，報(bao)警輸(shu)出及(ji)頻率輸(shu)出，并(bing)設有RS－485等通訊接口，并(bing)支持HART和(he)MODBUS協議(yi)。

三、適用場(chang)合：

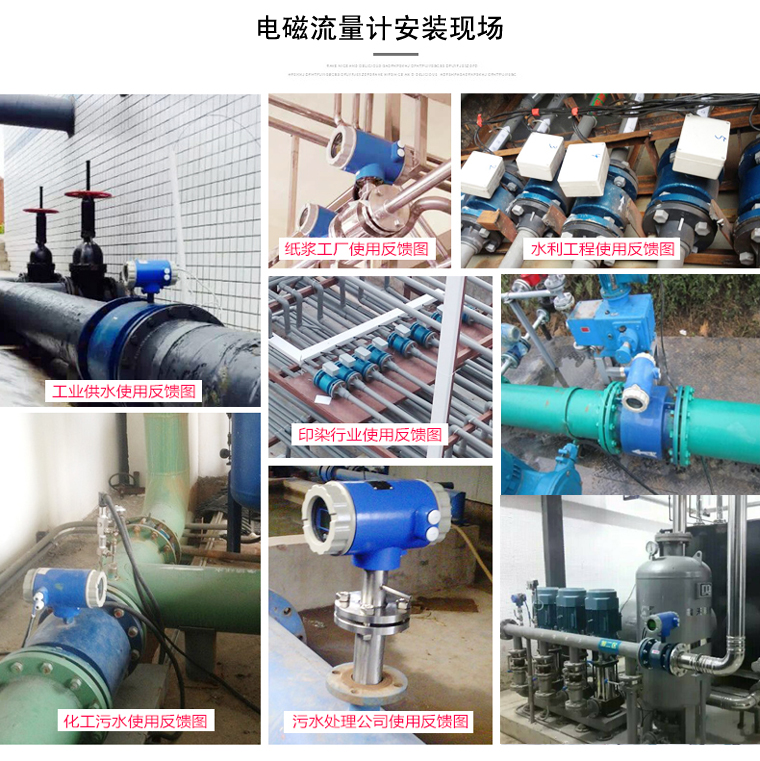

電磁流量計專為水工業設計，滿足(zu)城市供水確保(bao)準確的水費計算，**應用于(yu)現(xian)場無(wu)電源供應場所，如(ru)：城市供水、污水處理、水利工程(cheng)、水政水資源等行業。

四、性能特點：

1、流量的(de)測(ce)量不受流體的(de)密度(du)、粘(zhan)度(du)、溫度(du)、壓(ya)力(li)和電導率變化的(de)影響，傳感(gan)(gan)器(qi)感(gan)(gan)應電壓(ya)信號(hao)與平均流速呈(cheng)線性關系，因(yin)此測(ce)量精度(du)高。

2、測量(liang)管道內無(wu)(wu)阻流件(jian)，因(yin)此沒有附加的壓力損(sun)失；測量(liang)管道內無(wu)(wu)可動(dong)部件(jian)，因(yin)此傳感(gan)器壽命極(ji)長。

3、由于(yu)感應電壓(ya)信號(hao)是在整(zheng)個(ge)充(chong)滿磁場的(de)(de)空間中形成的(de)(de)，是管道(dao)載面(mian)上的(de)(de)平均值，因此傳感器所需的(de)(de)直管段(duan)較短，長度為5倍的(de)(de)管道(dao)直徑。

4、傳感器(qi)部分只有(you)內(nei)(nei)襯(chen)和電(dian)極與被測液(ye)體接觸(chu)，只要合理選擇電(dian)極和內(nei)(nei)襯(chen)材(cai)料，即(ji)可(ke)耐(nai)腐(fu)蝕和耐(nai)磨損。

5、LD轉換器采用**的單片(pian)機（MCU）和表面貼裝(zhuang)技術（SMT），性能可(ke)靠，精度(du)高，功(gong)耗低，零點穩定，參數設定方便。點擊中(zhong)文顯示LCD，顯示累積流(liu)量(liang)(liang)、瞬時流(liu)量(liang)(liang)、流(liu)速、流(liu)量(liang)(liang)百(bai)分比等。

6、測量(liang)(liang)系統，可測正向流(liu)量(liang)(liang)、反(fan)向流(liu)量(liang)(liang)。采用特殊(shu)的(de)生(sheng)產工藝和(he)優質材料，確(que)保產品的(de)性能(neng)在長時間內保持穩定。

7、適用(yong)測(ce)量封閉管道中導電液(ye)(ye)體和漿液(ye)(ye)的體積流量,如潔凈水、污水、各種酸(suan)堿鹽溶液(ye)(ye)、泥漿、礦漿、紙漿以及(ji)食品方面(mian)的液(ye)(ye)體等。

五、結(jie)構(gou)形式：

1、傳感器：

傳感器主要(yao)由測量導管、測量電極、勵磁(ci)線圈、鐵芯、磁(ci)軛和殼體(ti)組成。

 a、測量導(dao)管(guan)：由不銹鋼導(dao)管(guan)、襯里和連接法蘭組合而成(cheng)，為(wei)被(bei)測液體現(xian)場工況測量的載體。

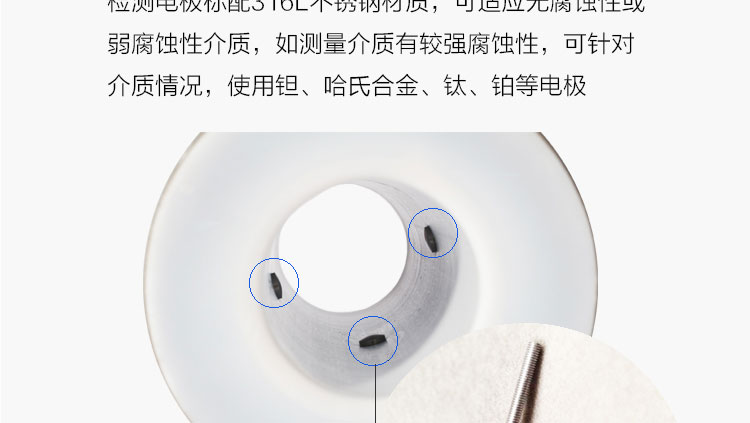

b、測量(liang)(liang)電極：安裝(zhuang)在測量(liang)(liang)導管內(nei)側壁，與軸流方(fang)向垂直，使測量(liang)(liang)液(ye)體產生信號的一對電極。

c、勵磁線圈：在測量導(dao)管內產生(sheng)磁場的上下兩個勵磁線圈。

d、鐵芯(xin)和磁(ci)軛(e)：將勵磁(ci)線圈產生(sheng)的(de)磁(ci)場導入液體，并構成磁(ci)回路。

e、殼  體：儀表外(wai)包裝。

2、轉換器：即(ji)為智能(neng)(neng)二次表，其將流(liu)量(liang)信號放大處理,單(dan)片機運算后，可顯示流(liu)量(liang)、累(lei)計量(liang)，并能(neng)(neng)輸出脈(mo)沖、模擬電流(liu)等信號，用于流(liu)體(ti)流(liu)量(liang)的計量(liang)或(huo)控制。

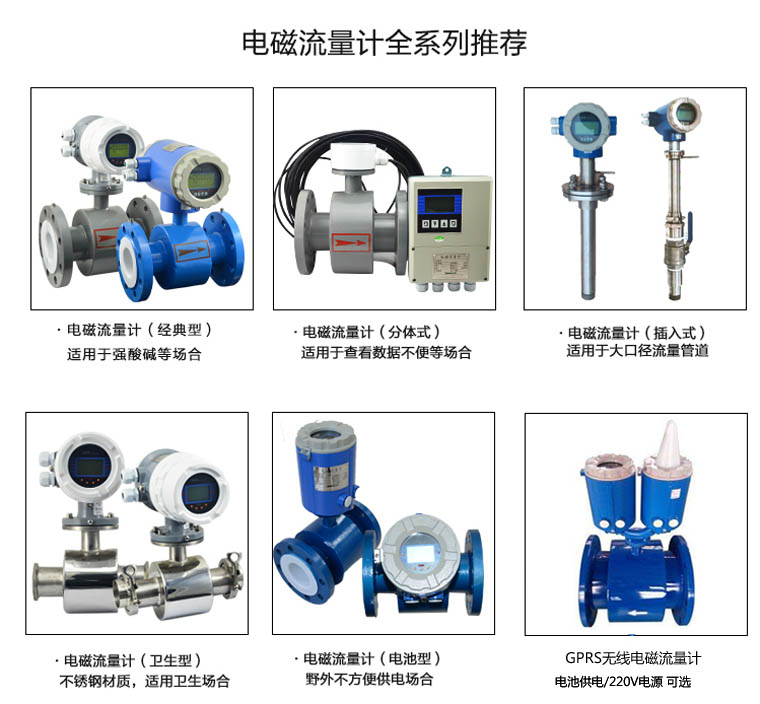

 3、產品組裝形(xing)式(shi)：其分(fen)為一(yi)體(ti)型和分(fen)體(ti)型兩種形(xing)式(shi)。

a、一體型：傳感器(qi)和轉換器(qi)一體安裝(zhuang)。

b、分(fen)(fen)體型(xing)：傳感器(qi)和轉(zhuan)化器(qi)分(fen)(fen)離安(an)裝，通過連接電纜形成(cheng)流(liu)量計量系統。

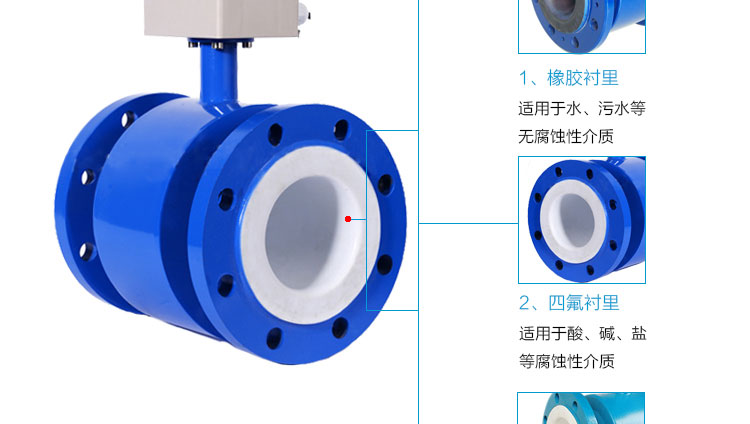

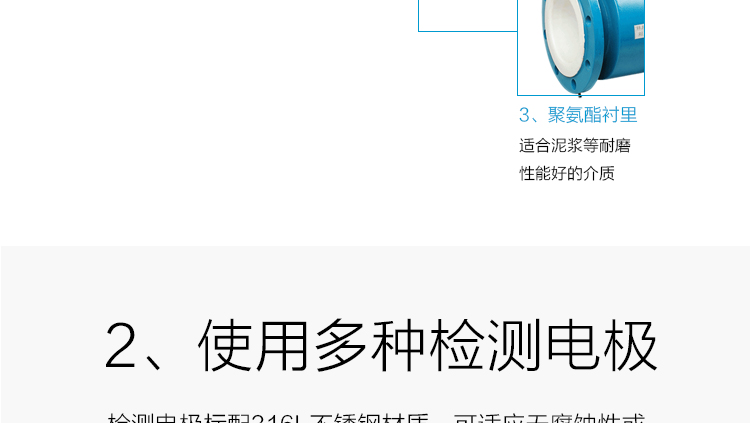

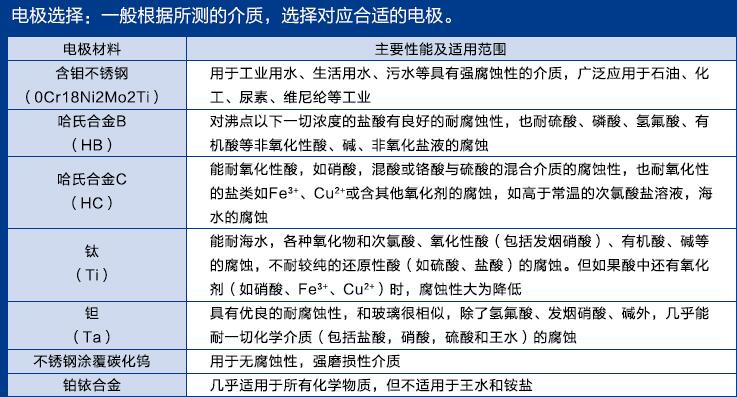

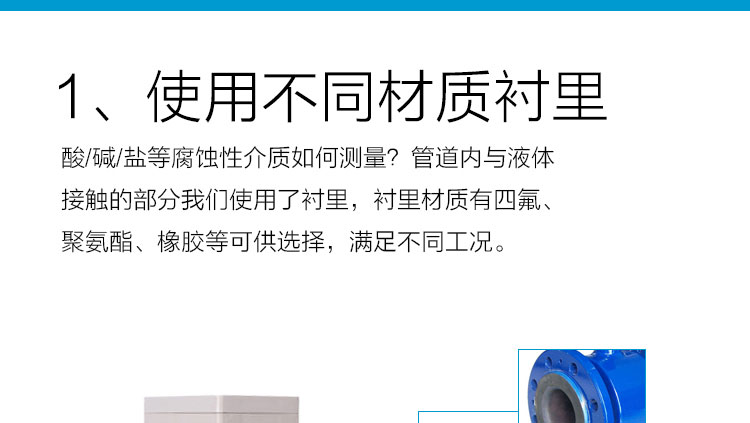

c、為適應不(bu)同介質測(ce)量的要(yao)求，傳感器的襯里和電極材料可以有多種選擇(ze)。

六(liu)、技術(shu)指標：

1、儀表(biao)精度(du)：管道式(shi)0.5級(ji)、1.0級(ji)；插入式(shi)2.5級(ji)。

2、測量介質：電導率(lv)大于5μS/cm的各種液體和液固兩相流(liu)體。

3、流速范圍：0.2～8m/s。

4、工作壓力：1.6MPa。

5、環境溫度：-40℃～+50℃。

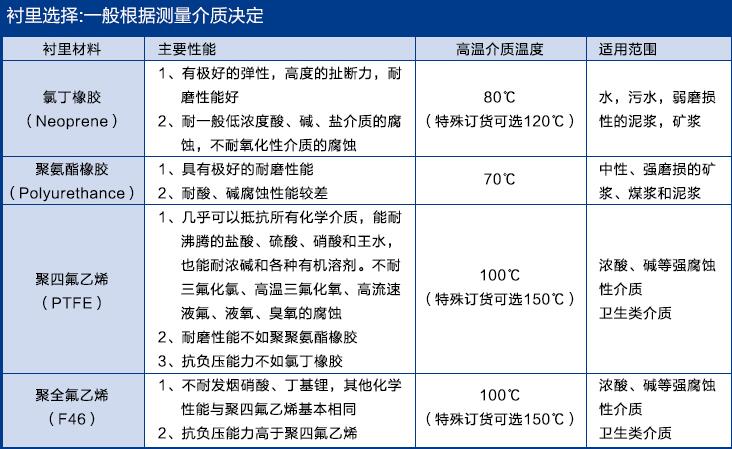

6、介質(zhi)溫度：聚(ju)四氟乙(yi)烯襯里≤180℃；橡膠材質(zhi)襯里≤65℃。

7、防爆標志：ExmibdⅡBT4。

8、防爆證號(hao)：GYB01349。

9、外磁干擾：≤400A/m。

10、外殼防(fang)護：一體化型： IP65。

分 離 型： 傳感器IP68（水下5米，僅限于橡膠襯里）轉換器IP65。

11、輸出信(xin)號：4～20mA.DC，負載電(dian)阻0～750Ω。

12、通訊(xun)輸出：RS485或CAN總線。

13、電氣連接：M20×1.5內螺紋，φ10電纜孔(kong)。

14、電(dian)源電(dian)壓(ya)：90～220V.AC、24±10%V.DC。

15、功耗：≤10VA。

七、流量計的(de)安裝要求：

安裝(zhuang)環境的選擇

1、應盡量遠離具有強電(dian)磁場的設備。如大電(dian)機、大變壓器等。

2、安裝場所不應(ying)有(you)強(qiang)烈震動，環境(jing)溫(wen)度(du)變(bian)化不大(da)。

3、便于安裝、維(wei)修的場(chang)所(suo)。

安裝位置的選擇

1、傳感器(qi)上流(liu)向(xiang)標(biao)志與管道內被測(ce)介質流(liu)動的方向(xiang)必須*。

2、安裝位(wei)置必須保證測量(liang)管內書中充(chong)滿被測介質。

3、選擇流體流動脈沖較小的地方，即(ji)應遠離泵(beng)和局部阻力件(jian)（閥(fa)門、彎頭等）

4、測量雙相流體(ti)時，應選(xuan)擇(ze)不易引起相分離的(de)地點(dian)。

5、應(ying)盡量避免(mian)安裝在管內呈現負壓的地方。

6、當被測介質容(rong)易使電(dian)極，測量管(guan)(guan)內(nei)壁產(chan)生粘(zhan)附、結垢(gou)時，建議測量管(guan)(guan)內(nei)流速不低于 2m/s 。

此時(shi)可采用比工藝(yi)管(guan)徑(jing)略小的漸縮管(guan)。為(wei)在工藝(yi)管(guan)道中不中斷流量(liang)情況下清洗電極和測量(liang)管(guan)，傳(chuan)感(gan)器可采用并聯安(an)裝，并帶清洗口。

安裝地點的選(xuan)擇(ze)

為(wei)了使變(bian)送器工作穩(wen)定，在選擇安裝地點時應(ying)注意以下幾方面的要(yao)求(qiu)：

1、盡量避免鐵磁(ci)性物體及(ji)具體強電磁(ci)場(chang)的設備（如大電機、大變壓器的等），以免磁(ci)場(chang)影響傳感(gan)器的工作磁(ci)場(chang)和流(liu)量信(xin)息。

2、應盡(jin)量(liang)安裝在(zai)干燥通風之處，不宜在(zai)潮濕，易積水的地(di)方安裝。

3、應盡量避免日曬(shai)雨淋，避免環境溫度高于45℃及相對濕(shi)度大于95.9%。

4、選(xuan)擇(ze)便于(yu)維修，活動方(fang)便的地方(fang)。

5、流量(liang)計應安(an)裝在水泵后(hou)端，決不能(neng)在抽吸側安(an)裝；閥么應安(an)裝在流量(liang)計下游側。

八、目前仍然存在(zai)的主(zhu)要不足如下：

1、不能用來測量氣(qi)體、蒸汽(qi)以及含有大量氣(qi)體的(de)液體。

2、不能(neng)用(yong)來測量電(dian)導率很低的液體(ti)介質，如對(dui)石油制品(pin)或有機溶劑等介質，目前電(dian)磁(ci)流(liu)量計還無能(neng)為力。

3、普(pu)通(tong)工業(ye)用(yong)電磁流(liu)量(liang)(liang)計(ji)由于(yu)測(ce)(ce)量(liang)(liang)管內襯(chen)材料和電氣絕(jue)緣材料的限制，不(bu)能(neng)用(yong)于(yu)測(ce)(ce)量(liang)(liang)高溫介質(zhi)；如未(wei)經特殊處理，也(ye)不(bu)能(neng)用(yong)于(yu)低溫介質(zhi)的測(ce)(ce)量(liang)(liang)，以(yi)防止測(ce)(ce)量(liang)(liang)管外結露（結霜）破壞絕(jue)緣。

4、電磁流(liu)量計(ji)易受(shou)外界(jie)電磁干擾(rao)的影響(xiang)。

九(jiu)、故(gu)障排除(chu)：

流量(liang)(liang)計(ji)(ji)在運(yun)行(xing)中會(hui)由(you)于各(ge)種故障(zhang)(zhang)的(de)(de)發生會(hui)造成測量(liang)(liang)不(bu)準的(de)(de)現象，一般在運(yun)行(xing)中電磁流量(liang)(liang)計(ji)(ji)產生的(de)(de)故障(zhang)(zhang)大概(gai)可分為(wei)兩類。一類為(wei)流量(liang)(liang)計(ji)(ji)本身故障(zhang)(zhang)，元器件損壞引(yin)發的(de)(de)故障(zhang)(zhang)；一類為(wei)外界條(tiao)件的(de)(de)改變引(yin)起的(de)(de)故障(zhang)(zhang)，例如輸出(chu)不(bu)穩定、流動無數次、誤差(cha)過大等。下面介(jie)紹(shao)幾(ji)種簡(jian)單的(de)(de)故障(zhang)(zhang)排除辦法：

a、輸出不(bu)穩(wen)定(ding)：1.流場(chang)不(bu)穩(wen)；2.通過(guo)傳(chuan)感(gan)(gan)器(qi)的(de)液體(ti)中含(han)有氣(qi)體(ti)、大固體(ti)塊；3.電氣(qi)連接虛接；4.接地(di)不(bu)良；5.電極(ji)滲漏 解決方法：1.改造管(guan)道、或增加安裝假傳(chuan)感(gan)(gan)器(qi)；2.正(zheng)常現(xian)象；3.檢查接線，接好(hao)線；4.接好(hao)地(di)線；5.修理傳(chuan)感(gan)(gan)器(qi)。

b、液體(ti)流動無輸(shu)出：1.與(yu)轉換器之間的(de)信(xin)號傳輸(shu)電纜兩芯線接(jie)反；2.電源(yuan)(yuan)未接(jie)或接(jie)觸不良(liang)；3.傳感器儀表(biao)管道、外殼、端面有滲(shen)漏。解決辦法：1.倒線頭(tou)；2.接(jie)好(hao)電源(yuan)(yuan)、保持接(jie)觸良(liang)好(hao)；3.修(xiu)理傳感器。

c、液體不流動有輸出：1.與轉換(huan)器之間(jian)信號傳(chuan)輸電(dian)纜連接(jie)(jie)有斷(duan)路(lu)；2.信號電(dian)纜到(dao)電(dian)極連接(jie)(jie)斷(duan)路(lu)；3.電(dian)極表面(mian)沾污(wu)或沉積絕緣層；4.接(jie)(jie)地不良或斷(duan)路(lu)。 解(jie)決方法(fa)：1.接(jie)(jie)好電(dian)纜線；2.打開傳(chuan)感器、重新接(jie)(jie)上；3.擦(ca)洗電(dian)極表面(mian)；4.接(jie)(jie)好地線。

d、誤差過(guo)大(da)：1.零點(dian)過(guo)高；2.未完(wan)全充滿液(ye)(ye)體(ti)；3.供電(dian)電(dian)源(yuan)畸(ji)變過(guo)大(da)；4.接地(di)不良。 解決方法：1.重新調整零點(dian)；2.改善管道條(tiao)件，傳(chuan)感器始終充滿液(ye)(ye)體(ti)；3.改善供電(dian)電(dian)源(yuan)條(tiao)件，符合正常(chang)工作(zuo)條(tiao)件；4.接好地(di)線。

十(shi)、包裝說明(ming)：

用戶開箱時請按裝箱單(dan)核對傳(chuan)感器的(de)型(xing)號，規(gui)格和產品(pin)編碼，并檢(jian)查傳(chuan)感器有無缺損(sun)。

電池供(gong)電電磁流量計的(de)成套性包括(kuo)：

1、一套；

2、信號電纜(lan) RVVP 型聚(ju)氯乙烯絕(jue)緣屏蔽護套(tao)線 2×32/0.2 15 米（分體(ti)型時配套(tao)）；

3、勵磁(ci)電纜 RVVP 型聚(ju)氯(lv)乙烯絕(jue)緣(yuan)屏蔽護套線(xian) 2×32/0.2 15 米（分體型時配套）；

4、裝箱文件1份；

5、安裝(zhuang)使(shi)用說明書1份；

6、產品合(he)格(ge)證 1 份(fen)；

7、產品裝(zhuang)箱單 1 份等。

十一(yi)、安裝注意事項：

1、在搬運和吊裝(zhuang)傳感(gan)器(qi)(qi)時，應該將(jiang)吊索套在傳感(gan)器(qi)(qi)兩端法蘭(lan)旁頸部位置，切勿在測量、管(guan)內插入管(guan)幫進(jin)行(xing)吊裝(zhuang)以(yi)免損壞(huai)襯里。

2、安裝前，傳感器內的電極用酒(jiu)精棉花仔(zi)細(xi)擦除電極表(biao)面由(you)于手摸等原因造(zao)成的油脂性沾污物質。

3、安裝(zhuang)時密封墊圈的內徑應(ying)與測量(liang)管襯里內徑*。

4、必須(xu)保證(zheng)接(jie)線盒內的(de)干燥，否則儀表可能會產生計量誤(wu)差。

運行(xing)前(qian)的準備工作：

 1、在安裝接線后正(zheng)式投入(ru)運行前(qian)應再次檢查(cha)安裝、接線是否正(zheng)確。（對分體型(xing)而(er)言）

2、將床干起前閥門(men)(men)打開，傳感器(qi)后閥門(men)(men)關(guan)閉，讓傳感器(qi)內充(chong)滿(man)被測介(jie)質。

3、準備(bei)工作完(wan)畢后(hou)，先打開傳感器上游(you)閥門，再緩(huan)緩(huan)打開下游(you)閥門，觀(guan)察轉換(huan)器瞬時(shi)流量顯(xian)示(shi)應向(xiang)大方向(xiang)變化，說明信號(hao)線線方向(xiang)正確(que)。否則，將信號(hao)線 A 與(yu) B 接線位置(zhi)互換(huan)。（對(dui)分體型而(er)言）

4、打開傳感器(qi)前后閥門，排液數分鐘，排出管內氣體。

5、關閉傳(chuan)感(gan)器下游(you)閥門，再(zai)關上(shang)游(you)閥門，是傳(chuan)感(gan)器內(nei)充滿(man)被測介質。然后進(jin)行(xing)配套(tao)調整(zheng)。傳(chuan)感(gan)器與轉換(huan)器配套(tao)零點調整(zheng)和儀表系數設定請(qing)詳閱轉換(huan)器說明書(shu)。
