一、滅菌有紙記錄儀概述
滅菌有紙記(ji)(ji)錄(lu)儀以獨特的熱打(da)印記(ji)(ji)錄(lu)方式和**的微處(chu)理器控制(zhi)技(ji)術，實現了無與倫(lun)比的高記(ji)(ji)錄(lu)清晰(xi)度、高精度、高可靠性、多功能(neng)且便于操作。可連續記(ji)(ji)錄(lu)和數字打(da)印。
該儀表的(de)每(mei)個通道均可(ke)直接(jie)選(xuan)擇接(jie)收多種熱電(dian)(dian)偶、熱電(dian)(dian)阻、電(dian)(dian)壓和電(dian)(dian)流(liu)信號(hao)，并(bing)(bing)可(ke)對被(bei)測信號(hao)進行數字(zi)(zi)顯示及(ji)進行趨勢記(ji)錄和數字(zi)(zi)記(ji)錄， 能在(zai)(zai)本身(shen)打(da)印(yin)的(de)100mm寬的(de)紙(zhi)格上同時記(ji)錄刻(ke)度(du)(du)(du)值、時間及(ji)每(mei)一個信 號(hao)的(de)曲線，并(bing)(bing)將通道號(hao)印(yin)在(zai)(zai)各通道的(de)軌跡旁。可(ke)通過鍵盤(pan)設定測量信號(hao)種類(lei)、小數點位(wei)(wei)置、顯示范(fan)圍、記(ji)錄邊(bian)界、報警值、回差、系統誤差的(de)校(xiao)正、記(ji)錄標尺、數據打(da)印(yin)間隔、走紙(zhi)速(su)度(du)(du)(du)、打(da)印(yin)深度(du)(du)(du)及(ji)時間等(deng)參(can)數，并(bing)(bing)對所(suo)設參(can)數加(jia)以保護。**應用于醫藥、石(shi)油、化(hua)工、冶金、電(dian)(dian)力(li)等(deng)行業及(ji)科研單位(wei)(wei)。
二、滅菌有紙記錄儀性能及技術指標
1、輸入(ru)通道
（1）單點(dian)(dian) 雙點(dian)(dian) 三點(dian)(dian) 四點(dian)(dian) 五點(dian)(dian) 六點(dian)(dian) 八點(dian)(dian)
（2）每個通道的測量信(xin)號種(zhong)類可(ke)由用戶(hu)自己設(she)定(ding)(ding)也可(ke)在定(ding)(ding)貨時注(zhu)明。[由廠方為用戶(hu)設(she)定(ding)(ding)好]
2、通道隔離
（1）輸(shu)入通道之間相互隔離，無干擾。
3、顯示功能
（1）測量值的(de)定點或巡(xun)回顯示
（2）設定參數(shu)顯示(shi)[在設定狀態(tai)下]
（3）報警提(ti)示(shi)(shi)符(fu)及提(ti)示(shi)(shi)燈
（4）時間顯示[在所有輸入信號全部關閉情況下]
4、記(ji)錄功能
（1）采(cai)用進口固(gu)定(ding)式熱(re)敏(min)頭，無筆墨消耗(hao)，無筆位誤差(cha)，抗(kang)震動
（2）在100mm范圍內有800個熱印(yin)點
（3）對(dui)測(ce)量值進(jin)行趨(qu)勢記錄和(he)數字記錄
（4）在記錄曲線(xian)同時打(da)印標尺刻(ke)度及(ji)每個(ge)通道標記
（5）每隔100mm打印一次刻度值、當前時間(jian)和走紙速度
5、實時(shi)時(shi)間(jian)
（1）由鍵盤設定當(dang)前(qian)日期和時間
（2）即使掉電,也不影響正常(chang)計時(shi)
6、曲線遷移(yi)功能：通(tong)過(guo)對記(ji)錄邊(bian)界(jie)的設定，可使不同(tong)通(tong)道(dao)的趨勢記(ji)錄曲線分(fen)離開。
7、標度(du)變(bian)換(huan)功能：對(dui)于(yu)電(dian)壓及電(dian)流輸入(ru)信號，可通過(guo)對(dui)顯示范(fan)圍(wei)的設(she)定，實現顯示及記(ji)錄對(dui)輸入(ru)信號的線性標度(du)。對(dui)于(yu)熱電(dian)偶(ou)及熱電(dian)阻(zu)信號顯示范(fan)圍(wei)就(jiu)是其測量范(fan)圍(wei)。

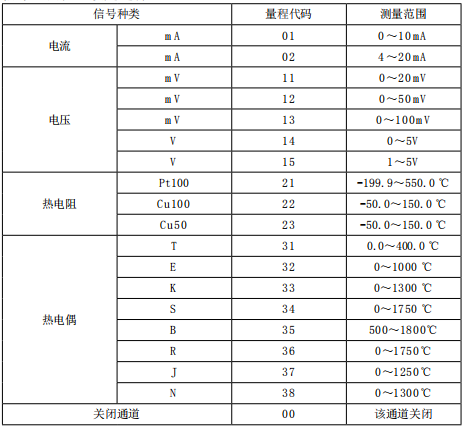

8、輸入信(xin)號(hao)種(zhong)類及測量(liang)范圍：各種(zhong)熱電(dian)偶、熱電(dian)阻、標準電(dian)壓(ya)及電(dian)流信(xin)號(hao)，由鍵盤設定選(xuan)擇。

9、走(zou)(zou)紙速度(du)：通(tong)過鍵盤(pan)任意設定，走(zou)(zou)紙速度(du)為10mm/h到9990mm/h。
10、報(bao)警(jing)功能:
（1）提供六組繼電器接點輸出，由用戶任意組合(he)使用
（2）每個(ge)通道報(bao)警均(jun)可選擇(ze)上限(xian)、下(xia)限(xian)、差(cha)值(zhi)上限(xian)、差(cha)值(zhi)下(xia)限(xian)
（3）每個通道的報(bao)警回差(cha)可設定(ding)，繼電(dian)器動(dong)作時有指示燈提示
（4）繼電器觸點容量：24VDC,3A；220VAC,3A
11、通(tong)訊(xun): 可提供RS232C、RS485通(tong)訊(xun)或(huo)USB接口(kou)
12、模(mo)擬量輸(shu)(shu)出: 可(ke)提供兩路4～20mA模(mo)擬量傳送輸(shu)(shu)出
13、采樣周期:0.6S
14、數字顯示及報(bao)警精度:±0.2%
15、趨勢(shi)記錄精(jing)度(du):±0.2%
16、數字(zi)記(ji)錄(lu)精度:±0.2%
17、輸入阻抗:大于10MΩ
18、功率消耗(hao):不(bu)大于(yu)30W
19、電源電壓:220V；50Hz
20、外形尺(chi)寸:144×144×200mm
21、開孔(kong)尺寸:138+1×138+1mm

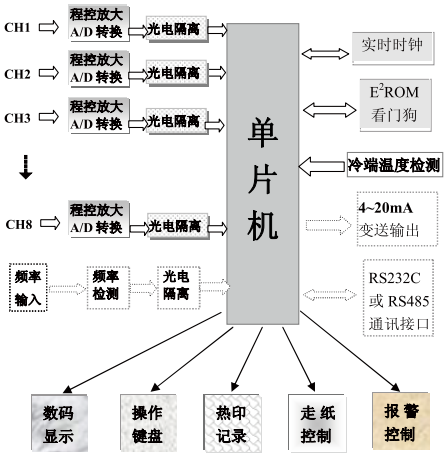

三、滅菌有紙記錄儀工作原理及特點
每路(lu)輸入(ru)信號經程控放(fang)大(da)，24位分(fen)辨率A/D轉換，光電(dian)隔離送至單片機處理。從而徹底(di)消除了(le)(le)(le)(le)各輸入(ru)通道之(zhi)間的(de)(de)干(gan)(gan)擾(rao)，消除了(le)(le)(le)(le)輸入(ru)通道與CPU之(zhi)間的(de)(de)干(gan)(gan)擾(rao)。使用高(gao)(gao)精度(du)(du)數(shu)字溫(wen)度(du)(du)傳感器，進(jin)行熱電(dian)偶的(de)(de)冷端溫(wen)度(du)(du)補(bu)償(chang)。為了(le)(le)(le)(le)提高(gao)(gao)長期(qi)穩定(ding)性(xing)，本(ben)記錄儀放(fang)棄了(le)(le)(le)(le)傳統(tong)(tong)的(de)(de)用電(dian)位器調整放(fang)大(da)倍數(shu)及(ji)零(ling)點(dian)的(de)(de)方(fang)法，代之(zhi)以軟件程序(xu)調校法，并實現了(le)(le)(le)(le)放(fang)大(da)倍數(shu)的(de)(de)程控放(fang)大(da)。出廠(chang)前廠(chang)方(fang)對各項(xiang)參數(shu)均已調試完成。用戶可通過鍵盤(pan)設定(ding)對系統(tong)(tong)誤差進(jin)行平移校正。

四、顯示和記錄

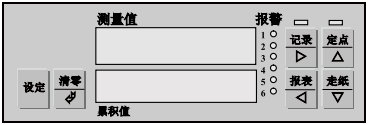

1、顯(xian)示面板
數(shu)碼管顯(xian)示(shi)為(wei)雙(shuang)排(pai)顯(xian)示(shi)，上排(pai)顯(xian)示(shi)測量值，下(xia)排(pai)顯(xian)示(shi)Fo值。

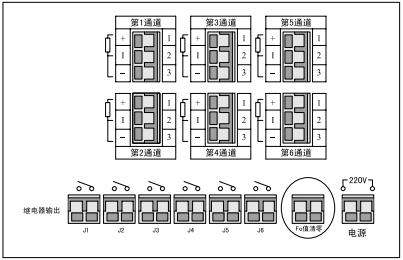

2、接線(xian)方(fang)法(fa)
