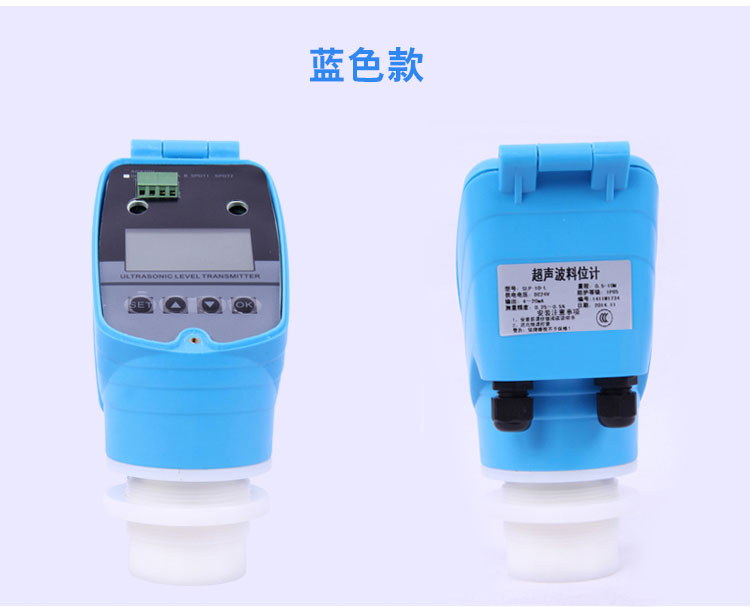

一、儀表概(gai)述(shu)：

超聲波液位計適(shi)用國外**技術(shu)的(de)(de)科技成果，具有設計合(he)理、性能優良、安裝(zhuang)方便的(de)(de)特點。電(dian)子模塊(kuai)部分的(de)(de)微處(chu)理單元強大的(de)(de)分析能力，可(ke)以(yi)優化正確的(de)(de)回波，并將(jiang)錯誤或虛假(jia)的(de)(de)回波加以(yi)排(pai)除，從而可(ke)以(yi)得出精確的(de)(de)數值(zhi)。

同時，本產品性能(neng)(neng)穩定(ding)，價格低廉，精度(du)高，具有模擬量(liang)，開關(guan)量(liang)及(ji)數(shu)字(zi)信號同時輸出功能(neng)(neng)，防水外殼，適用于一般(ban)場合的(de)液物位檢測。其主(zhu)要(yao)芯片(pian)采用飛利普工業級單片(pian)機(ji)，數(shu)字(zi)溫度(du)補償(chang)和相關(guan)專(zhuan)用集成電路，抗干擾性強(qiang)，可任(ren)意（自定(ding)義設定(ding)）設置上下限及(ji)在線輸出調節(jie)，并帶有現(xian)場顯(xian)示(shi)，模擬量(liang)，開關(guan)量(liang)輸出，可方便與主(zhu)機(ji)連接。

另外，本(ben)產品(pin)(pin)選(xuan)用**超聲波小角度(du)探頭，發射功率大，靈敏度(du)高，壽命長，測(ce)量(liang)距(ju)離遠；任(ren)意點上下限設定，倒值設定。可(ke)用于(yu)以對蒸汽、灰塵(chen)、濕(shi)氣的干(gan)擾自(zi)動補(bu)償，除可(ke)應(ying)用于(yu)液(ye)體/固體、還可(ke)用于(yu)不間斷料/液(ye)位控(kong)制，罐、貯槽、不間斷料/液(ye)位測(ce)量(liang)貯藏室、糧倉等(deng)。**應(ying)用于(yu)石油、化工、自(zi)來水(shui)(shui)、污(wu)水(shui)(shui)處理、水(shui)(shui)利、鋼(gang)鐵、煤礦、電力、交通以及食品(pin)(pin)加(jia)工等(deng)行業。

二(er)、測(ce)量原理：

超聲(sheng)(sheng)(sheng)波(bo)(bo)(bo)液(ye)位計的工作原理(li)是由換(huan)能器（探頭(tou)）發(fa)(fa)出(chu)高頻超聲(sheng)(sheng)(sheng)波(bo)(bo)(bo)脈(mo)沖(chong)遇到被(bei)測介(jie)質(zhi)表面被(bei)反射(she)(she)回來，部分(fen)反射(she)(she)回波(bo)(bo)(bo)被(bei)同一換(huan)能器接收，轉換(huan)成電信號。超聲(sheng)(sheng)(sheng)波(bo)(bo)(bo)脈(mo)沖(chong)以聲(sheng)(sheng)(sheng)波(bo)(bo)(bo)速(su)度(du)傳(chuan)播(bo)，從發(fa)(fa)射(she)(she)到接收到超聲(sheng)(sheng)(sheng)波(bo)(bo)(bo)脈(mo)沖(chong)所需(xu)時(shi)間(jian)間(jian)隔(ge)與(yu)換(huan)能器到被(bei)測介(jie)質(zhi)表面的距離(li)成正(zheng)比。此距離(li)值S與(yu)聲(sheng)(sheng)(sheng)速(su)C和傳(chuan)輸時(shi)間(jian)T之(zhi)間(jian)的關(guan)系(xi)可以用(yong)公式表示(shi)：S=CxT/2。

由于發射的(de)(de)超聲(sheng)(sheng)波脈沖有一定(ding)的(de)(de)寬度，使得(de)距離換能器(qi)較近的(de)(de)小(xiao)段(duan)區(qu)域(yu)內的(de)(de)反(fan)射波與發射波重(zhong)迭，無法識別，不(bu)能測量其距離值。這(zhe)個區(qu)域(yu)稱為測量盲(mang)區(qu)。盲(mang)區(qu)的(de)(de)大小(xiao)與超聲(sheng)(sheng)波物位計的(de)(de)型號有關。

由于(yu)(yu)采用了(le)**的(de)微處理(li)器(qi)和獨特的(de)EchoDiscovery回波處理(li)技術，可以應用于(yu)(yu)各種復雜工況(kuang)。換能器(qi)內置溫(wen)度傳感器(qi)，可實現測量值的(de)溫(wen)度補(bu)償。

超聲波換(huan)能器采用聲學匹配之技(ji)術(shu)，使其發射功(gong)率能更有(you)效地輻射出(chu)去(qu)，提高信號強度，從而(er)實現準確測(ce)量。

三、性能特點：

1、zui大量程可達(da)40m   固體料位測量可達(da)25m；

2、zui小(xiao)分(fen)辨率1mm；

3、LCD/LED大顯示屏；

4、智能信(xin)號處理技(ji)術；

5、全塑料防腐外殼：防護等(deng)級IP67；

6、的換能(neng)器結構：小量程物(wu)位計法蘭(lan)安裝時，對法蘭(lan)接管長(chang)度(du)無要求；

7、簡單(dan)的按(an)鍵設定參數：無(wu)需(xu)等待容(rong)器排空或加滿(man)，無(wu)需(xu)附加的；

8、靈活的安裝方式 ：螺紋（法蘭(lan)）、固定(ding)孔（支架）；

9、探頭可加長：適應寒冷地區室外(wai)密閉容器安裝，防止結霜(shuang)；

10、配(pei)有(you)高低(di)位雙繼電器：四線制提供此功能(neng)；

12、家劉和直流(liu)供電形式可選：四線制和分體機(ji)主(zhu)機(ji)提(ti)供此(ci)功能。

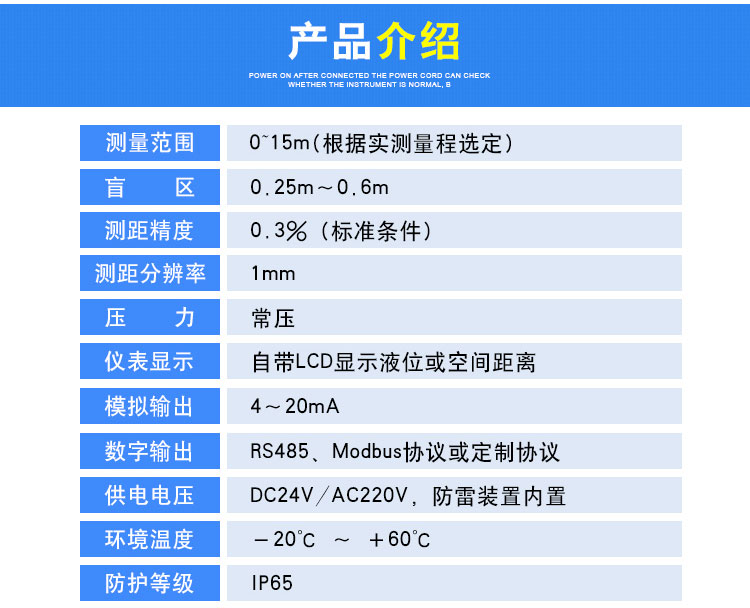

四(si)、技術指標：

1、量程：液(ye)面10m，固態(tai)料面 5m；

2、盲區(qu)： 0.6m l 精度：量程的0.25%或1cm；

3、分辨率：量程的0.1%或4mm；

4、重復(fu)周期：200ms或可(ke)設(she)定；

5、電源：220VAC 50Hz 30W；

6、超聲波換能器AR41：

（1）工(gong)作頻(pin)率 41KHz；

（2）驅動電壓 1800Vpp，1ms；

（3）發(fa)散角(jiao)度 14°；

（4）工作溫度(du) -40℃～90℃；

7、輸出：

模擬量：

（1）4—20mA輸出(帶隔離)；

（2）1--5V輸出(chu)(帶(dai)隔(ge)離)；

開關量：

（1）兩路單刀(dao)雙(shuang)擲(zhi)繼電器（報警、泵控等）；

（2）觸點容量 3A/250V(非(fei)感性負載)；

8、485/232通(tong)訊接口：主機、從(cong)機通(tong)過485/232通(tong)訊接口協同工(gong)作；

9、顯示方式：四位LED或LCD；

10、聲速補(bu)償(chang)方式：溫度補(bu)償(chang)；

11、工作(zuo)環境溫度：-20℃～50℃；

12、殼體防(fang)護等級：IP65。

五、接線形式的選擇：

 1、兩(liang)線(xian)制(zhi)：兩(liang)線(xian)制(zhi)超(chao)聲波物位計其供電（僅DC24V）與(yu)信號(hao)輸出（D-20mA）共用(yong)一(yi)個回路，僅使用(yong)兩(liang)條(tiao)線(xian)即可，為標準的(de)變(bian)送器(qi)形式。

2、三線(xian)制(zhi)：三線(xian)制(zhi)超聲(sheng)波物(wu)位計實(shi)際上為四線(xian)制(zhi)，其供電（僅(jin)DC24V）與信號輸(shu)出（D-20mA）回(hui)路分離(li)，各(ge)使用兩(liang)條線(xian)，當它們(men)負端共地相連(lian)時，通常使用三條線(xian)即可(ke)。其優勢是發(fa)射功率較(jiao)大。

3、四線制：供電(dian)（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其優勢是發射(she)功(gong)率較大，同時(shi)提供高、低位繼電(dian)器(qi)輸出，增加了新功(gong)能。

4、測量量程(cheng)：

a、根據實際量程選擇相應型號的超聲波物位計。

b、若(ruo)被(bei)測液體波動(dong)劇(ju)烈，請選擇量(liang)程(cheng)大一級(ji)別的型(xing)號。

c、固(gu)體料位測(ce)量(liang)(liang)的有效量(liang)(liang)程為(wei)液位量(liang)(liang)程的1/2至(zhi)2/3。

5、供電形式：

DC24V供電：

a、提供給兩線制系列的供電電流(liu)能力應不(bu)小于30mA。

b、提供給三(san)線制(zhi)系列的供電(dian)(dian)電(dian)(dian)流(liu)能(neng)力應不小于(yu)60mA。

c、提供給(gei)四線制系列的供電(dian)電(dian)流能力應不(bu)小于80mA。

AC220V供(gong)電：

只能選擇四線制系列(lie)的產品(pin)，供電(dian)電(dian)流能力應不小(xiao)于(yu)50mA。

六、容器(qi)安裝條件：

1、密閉容器：

a、對于8m以(yi)下(xia)量程，容器上(shang)要(yao)有DN65以(yi)上(shang)的(de)法蘭口，對法蘭下(xia)的(de)接(jie)管長度無需要(yao)求(qiu)。

b、對于10m、12m量程，容器上要有DN80以上的法蘭口(kou)，對法蘭下的接管(guan)長度小于150mm。

c、對(dui)于(yu)15m量(liang)程，容器上(shang)(shang)要有(you)DN150以上(shang)(shang)的法蘭(lan)口，對(dui)法蘭(lan)下的接管長(chang)度小(xiao)于(yu)150mm。

d、對于20m、30m、40m量程，容器上要有DN200以上的法蘭(lan)(lan)口，對法蘭(lan)(lan)下的接管(guan)長度(du)小(xiao)于200mm。

2、開口容器：

a、對于(yu)8m以(yi)下(xia)量程，容器上(shang)要有(you)直徑65mm以(yi)上(shang)安裝口。

b、對于10m、12m量(liang)程，容器上要有(you)直徑80mm以上安(an)裝(zhuang)口，安(an)裝(zhuang)口的(de)厚度小于150mm。

c、對于(yu)15m量(liang)程，容器上(shang)要(yao)有直徑150mm以上(shang)安裝(zhuang)口，安裝(zhuang)口的厚度(du)小于(yu)150mm。

d、對于(yu)20m、30m、40m量程，容器上要有直徑200mm以上安(an)裝口，安(an)裝口的(de)厚度小于(yu)200mm。

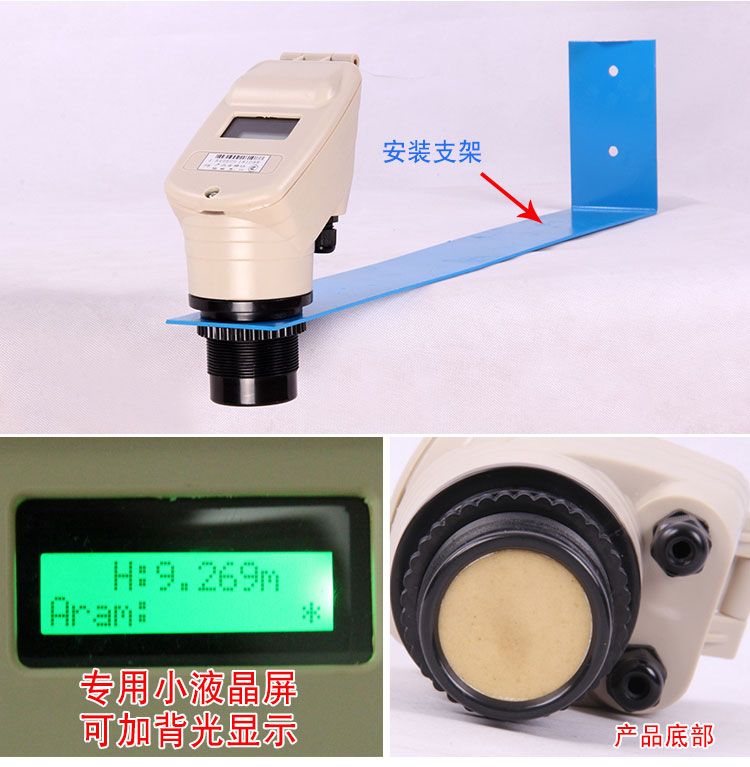

3、開放式池子：要求有(you)安裝支(zhi)架。

七、主要指(zhi)標(biao)介(jie)紹(shao):

1、量(liang)程。代表超聲波物(wu)位(wei)(wei)計(ji)所能測量(liang)的(de)zui大范圍，反(fan)映的(de)是換能器的(de)靈(ling)敏度(du)(du)。量(liang)程越大，靈(ling)敏度(du)(du)越高。超聲波物(wu)位(wei)(wei)計(ji)可以配置4、6、8、10、20、30m等不同量(liang)程的(de)換能器。當超聲波衰減快，界面(mian)反(fan)射差時，為避免超聲波探頭接收到(dao)的(de)超聲波信(xin)號(hao)過弱，而(er)無法與噪音信(xin)號(hao)區分，就需要增大換能器的(de)發射功率。

2、盲區。也叫死區，就是超(chao)聲波(bo)(bo)物(wu)位計(ji)測(ce)量(liang)不(bu)到(dao)的(de)(de)一段(duan)(duan)距離。超(chao)聲波(bo)(bo)物(wu)位計(ji)在發射超(chao)聲波(bo)(bo)脈(mo)(mo)沖時，不(bu)能同時檢測(ce)反射回波(bo)(bo)。由于發射的(de)(de)超(chao)聲波(bo)(bo)脈(mo)(mo)沖具有一定的(de)(de)時間(jian)寬度，同時發射完超(chao)聲波(bo)(bo)后傳感器還有余(yu)振，期間(jian)不(bu)能檢測(ce)反射回波(bo)(bo)，因(yin)此從(cong)探(tan)頭(tou)表面(mian)向下開始的(de)(de)一小(xiao)段(duan)(duan)距離無法(fa)正常(chang)檢測(ce)，這(zhe)段(duan)(duan)距離稱為盲區。相(xiang)同量(liang)程的(de)(de)產品，盲區越(yue)小(xiao)，就說明這(zhe)個換能器的(de)(de)設計(ji)越(yue)好。

3、溫(wen)度(du)(du)。正常范(fan)圍是-10~60攝(she)氏度(du)(du)。雖(sui)然壓電陶瓷的(de)極限工(gong)作溫(wen)度(du)(du)一般是150攝(she)氏度(du)(du)，但超聲波物位(wei)計在制造(zao)過(guo)程(cheng)中的(de)大(da)多數材料都不能(neng)在100攝(she)氏度(du)(du)以上的(de)溫(wen)度(du)(du)長期工(gong)作。

4、精度。主要受溫度變(bian)(bian)化影響較(jiao)大，為保證(zheng)測量精度，大多數超聲(sheng)波物(wu)位計都帶有溫度補償功(gong)能。另(ling)外在氣(qi)(qi)體成分的(de)變(bian)(bian)化也會對超聲(sheng)波物(wu)位計的(de)精度產生影響，比如一些(xie)揮(hui)發性的(de)液體，揮(hui)發后導(dao)致空氣(qi)(qi)成分變(bian)(bian)化，導(dao)致氣(qi)(qi)體的(de)聲(sheng)速變(bian)(bian)化，引起測量誤差。在常溫常壓(ya)以及不受外部(bu)環境干(gan)擾情況下，大部(bu)分廠家可以將精度控制在0.5%以內。

5、兩線制與(yu)三線制。兩線制超聲波物位計(ji)其供電（DC24v）與(yu)信(xin)號輸出（DC4-20mA）共(gong)用(yong)(yong)一個(ge)回路(lu)，也就是(shi)僅使(shi)用(yong)(yong)兩條線即可(ke)，不足之處(chu)是(shi)發射功率相對略微微弱一些(xie)。三線制超聲波物位計(ji)實際上為四線制，其供電（DC24v）與(yu)信(xin)號輸出（DC4-20mA）回路(lu)分離，各(ge)使(shi)用(yong)(yong)兩條線，當它們負端共(gong)地(di)相連時，通常使(shi)用(yong)(yong)三條線即可(ke)，其優(you)勢是(shi)發射功率較大。

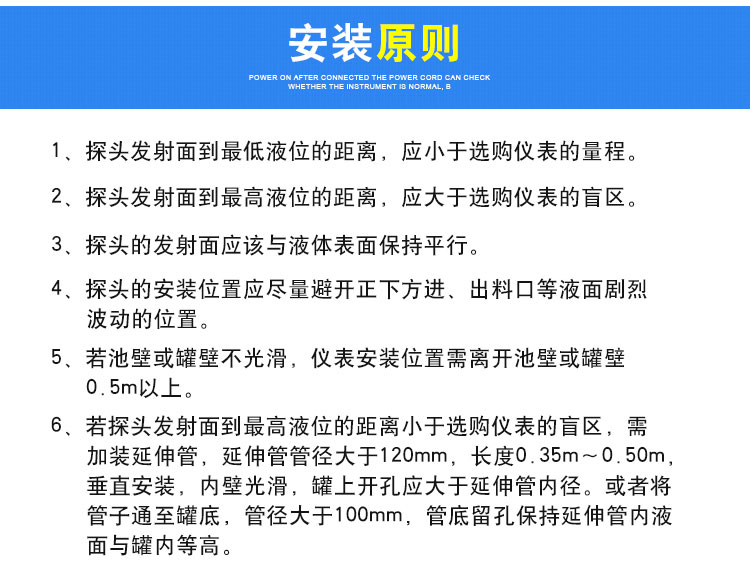

八(ba)、安裝原則：

1、探頭發射面(mian)到低液位(wei)的距離，應小于(yu)選購儀表的量程(cheng)。

2、探頭發射(she)面(mian)到(dao)高液位的(de)距離，應大于選(xuan)購儀表(biao)的(de)盲(mang)區。

3、探(tan)頭(tou)的發射面(mian)應該與(yu)液體表面(mian)保持平行。

4、探頭的安裝位(wei)置(zhi)應(ying)盡(jin)量避開正下(xia)方進、出料口等(deng)液(ye)面劇(ju)烈波(bo)動的位(wei)置(zhi)。

5、若池(chi)壁(bi)或罐壁(bi)不光(guang)滑(hua)，儀表安(an)裝位置需離開池(chi)壁(bi)或罐壁(bi)0.3m以上。

6、若探頭(tou)發射面到高液(ye)位的距離(li)小(xiao)于選購儀表的盲區，需加裝延(yan)伸(shen)(shen)管(guan)，延(yan)伸(shen)(shen)管(guan)管(guan)徑大于120mm，長度0.35m～0.50m，垂直安裝，內(nei)(nei)壁光滑，罐(guan)上開孔應大于延(yan)伸(shen)(shen)管(guan)內(nei)(nei)徑。或者將管(guan)子通至罐(guan)底，管(guan)徑大于80mm，管(guan)底留孔保(bao)持延(yan)伸(shen)(shen)管(guan)內(nei)(nei)液(ye)面與(yu)罐(guan)內(nei)(nei)等高。

九、安裝注意事項：

1、儀(yi)表在室外安裝建議加裝遮(zhe)陽板以(yi)延長儀(yi)表使用壽命。

2、電(dian)線、電(dian)纜(lan)保護管，要注(zhu)意密封防止積水。

3、儀表雖然自身帶有防雷器(qi)件，但儀表在多雷地區使用時，建議在儀表的進出線(xian)端另外(wai)安裝專用的防雷裝置。

4、儀(yi)表在特別炎熱、寒冷的地方(fang)使用，即周(zhou)圍環(huan)境溫度有(you)可能超出儀(yi)表的工(gong)作要求時，建(jian)議在液位儀(yi)周(zhou)圍加設(she)防高(gao)、低(di)溫裝(zhuang)置。
