一、側進側出型金屬管浮子流量計概述
側進(jin)側出型采用可變(bian)面積式測量(liang)原理，主要由(you)三大基(ji)本部分組成(cheng)：1、測量(liang)管體；2、錐形浮子(zi)；3、指(zhi)示(shi)(shi)器(qi)。浮子(zi)的位(wei)(wei)移量(liang)與流量(liang)的大小成(cheng)比(bi)例(li)，通過磁耦(ou)合系統，以不(bu)接(jie)觸(chu)方式，將(jiang)浮子(zi)位(wei)(wei)移量(liang)傳(chuan)給(gei)指(zhi)示(shi)(shi)器(qi)指(zhi)示(shi)(shi)出流量(liang)的大小。也可配裝不(bu)同的轉(zhuan)換器(qi)，將(jiang)流量(liang)值(zhi)轉(zhuan)換成(cheng)標準(zhun)如(ru) 4-20mA 電遠(yuan)傳(chuan)信號，實現遠(yuan)距(ju)離顯(xian)示(shi)(shi)、記錄(lu)、積算和(he)控制等功(gong)能(neng)。
側進測(ce)出型(xing)適用于測(ce)量(liang)液體(ti)、氣體(ti)。在測(ce)量(liang)管的(de)(de)設計上(shang)針對不同(tong)的(de)(de)管道條件(jian)、特殊流體(ti)的(de)(de)測(ce)量(liang)要求(qiu)，配(pei)置了多(duo)種(zhong)結構型(xing)式(shi)的(de)(de)測(ce)量(liang)管，如保溫夾套(tao)型(xing)、帶阻尼器型(xing)等(deng)。除了標準的(de)(de)可(ke)選外(wai)，還(huan)可(ke)以為用戶進行特殊設計，如高(gao)(gao)壓型(xing)、高(gao)(gao)溫型(xing)等(deng)，*大(da)限度的(de)(de)滿(man)足用戶的(de)(de)要求(qiu)。
二、側進側出型金屬管浮子流量計特點
1、全金屬結構設(she)計，堅固、簡潔(jie)、耐(nai)(nai)高壓(ya)、耐(nai)(nai)高溫(wen)、防腐(fu)、使用壽命長；
2、短行程，總高(gao)250mm，安裝方便；
3、機械指針現場指示瞬(shun)時流(liu)(liu)量(liang)，LCD液晶顯示瞬(shun)時流(liu)(liu)量(liang)、累積流(liu)(liu)量(liang)；
4、智(zhi)能型指示器，采用國外信號(hao)采集處理芯片(pian)，模塊化設計(ji)，無磁滯(zhi)后；
5、具有數(shu)據恢復、數(shu)據備(bei)份、掉電保護及(ji)錯誤自診斷功能；
5、二線(xian)制24VDC供(gong)電，4～20mA標準電流信號(hao)；
6、可(ke)用于(yu)易(yi)燃(ran)、易(yi)爆危險(xian)場合；

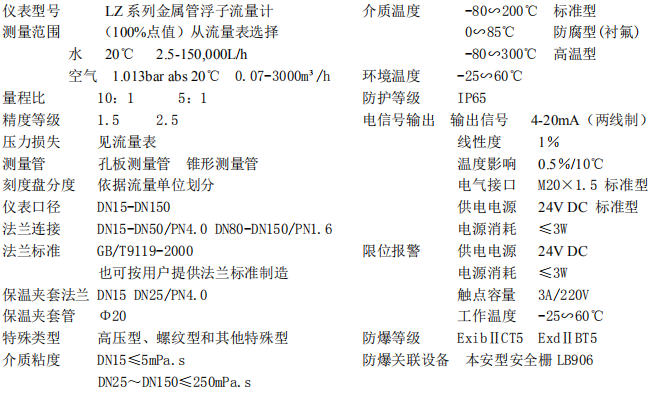

三、側進測出型金屬管浮子流量計技術參數

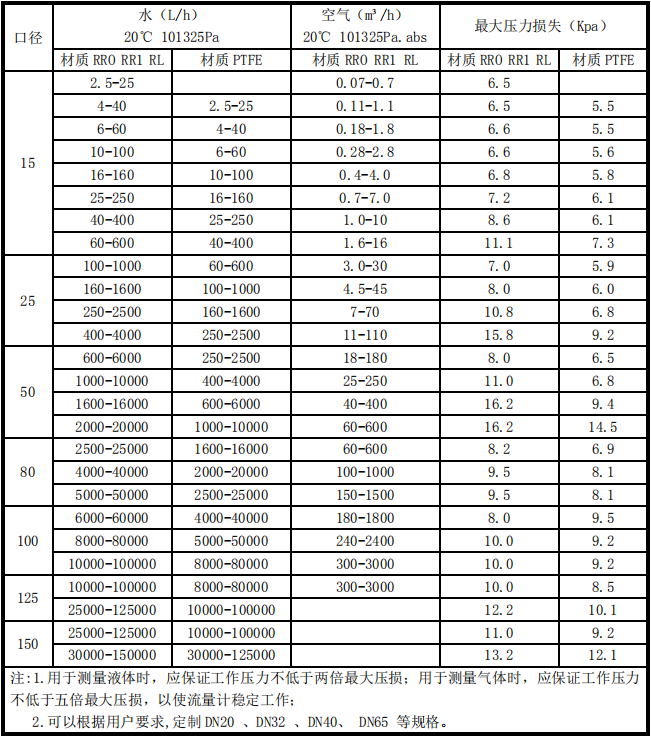

四、側進測出型金屬管浮子流量計流量表

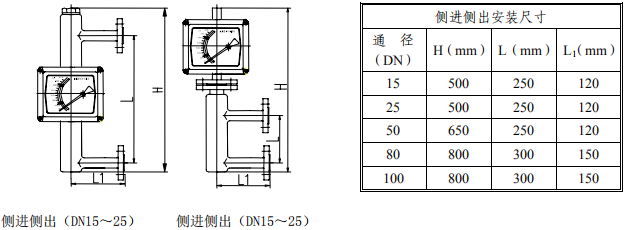

五、水平安裝金屬管浮子流量計外形尺寸

六、側進測出型金屬管浮子流量計安裝注意事項
1、流(liu)量計安(an)裝操(cao)作之前，應(ying)該拆卸所(suo)有包裝,取出運(yun)輸中固定浮(fu)子的部(bu)件(jian),并檢查有沒有運(yun)輸損壞。
2、流(liu)量計安(an)裝(zhuang)到工(gong)藝管(guan)(guan)道之前,工(gong)藝管(guan)(guan)道應該吹(chui)掃(sao),將管(guan)(guan)道內的焊渣清洗干(gan)凈,防止管(guan)(guan)道中(zhong)雜質堵塞儀表(biao),影響正常使用(yong)。
3、為了(le)保(bao)證測量精度(du)，推薦在流量計上游(you)安裝 5DN 的入(ru)口(kou)直管段(duan)，下游(you)安裝 250mm 出(chu)口(kou)直管段(duan)。
4、流量計有垂直(zhi)(zhi)(zhi)安(an)(an)裝(zhuang)和水平安(an)(an)裝(zhuang)形式(shi),如果(guo)是(shi)垂直(zhi)(zhi)(zhi)安(an)(an)裝(zhuang)形式(shi),安(an)(an)裝(zhuang)垂直(zhi)(zhi)(zhi)度應該保(bao)證優(you)于(yu) 1%，如果(guo)是(shi)水平安(an)(an)裝(zhuang)形式(shi),安(an)(an)裝(zhuang)垂直(zhi)(zhi)(zhi)度和水平度都應該保(bao)證優(you)于(yu) 1%。
5、若(ruo)介(jie)質(zhi)(zhi)中含有固體雜質(zhi)(zhi)，應在閥門和(he)直管段(duan)間加裝過濾(lv)(lv)器(qi)；若(ruo)介(jie)質(zhi)(zhi)中含有鐵磁物質(zhi)(zhi)，應在流(liu)量計的(de)上游安裝磁過濾(lv)(lv)器(qi)。
6、由(you)于金(jin)屬(shu)管浮子流(liu)量計(ji)安(an)裝了一個磁(ci)遠(yuan)傳系統，要(yao)確保周圍(wei)其他設備產生的磁(ci)場不(bu)影(ying)響(xiang)測(ce)量結果。
7、若被測介質為大的(de)脈動(dong)流或兩相流，應在流量(liang)計的(de)上游安(an)裝(zhuang)緩沖器(qi)來消除(chu)或減弱(ruo)脈動(dong)，保證介質的(de)流動(dong)是單相穩定的(de)，同時，建議流量(liang)計*好使用阻(zu)尼型的(de)。
8、測量氣體的(de)(de)流量計(ji),是在(zai)(zai)特殊壓力(li)(li)下(xia)的(de)(de)校準,如果(guo)氣體在(zai)(zai)流量計(ji)的(de)(de)出(chu)口(kou)直接排放到(dao)大(da)氣,將會在(zai)(zai)浮子(zi)處(chu)產生(sheng)較大(da)的(de)(de)壓力(li)(li)損失(shi),引起(qi)數據失(shi)真,如果(guo)這樣的(de)(de)工況條(tiao)件,應該在(zai)(zai)流量計(ji)的(de)(de)出(chu)口(kou)安裝一個閥(fa)門,以便對所需(xu)流量值進行設定(ding)。當浮子(zi)上方維持標校壓力(li)(li)時,氣體將在(zai)(zai)閥(fa)門處(chu)膨(peng)脹。
9、為便(bian)于(yu)清(qing)洗和維護，保證生產正常運行，建(jian)議(yi)設(she)旁通管路。詳見(jian)流量計(ji)安裝(zhuang)示意圖(tu);
10、安(an)裝管(guan)路的軸線必須與流量計(ji)(ji)(ji)同軸，并適當地(di)支撐管(guan)道(dao)以避免(mian)振動和減小流量計(ji)(ji)(ji)所受應力，測(ce)量系統控閥(fa)應安(an)裝在流量計(ji)(ji)(ji)下游。
11、安裝內(nei)襯聚(ju)四氟乙(yi)烯（PTFE）的浮子流(liu)量(liang)計時，緊(jin)固法(fa)蘭螺栓時應(ying)對稱緊(jin)固且勿過緊(jin)，以防PTFE變形。

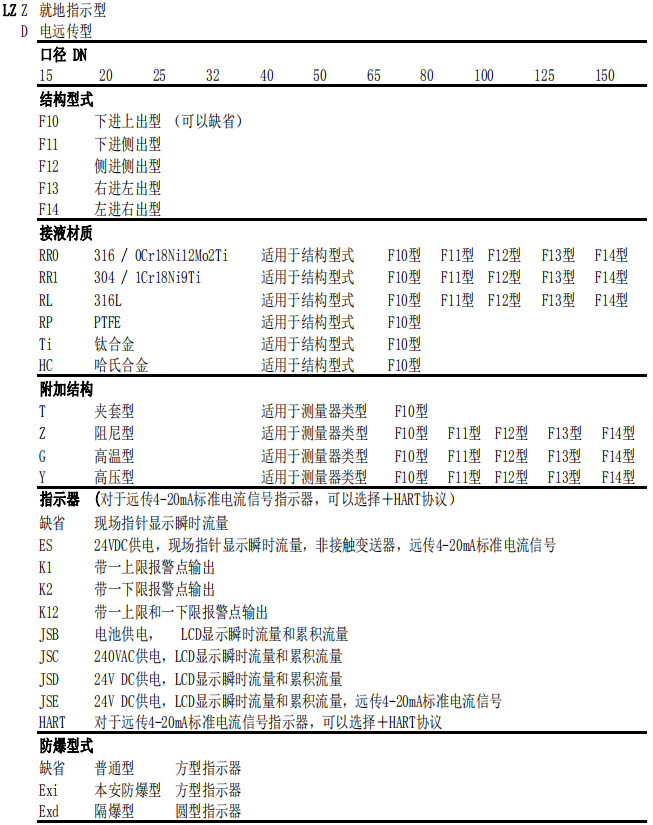

七、側進測出型金屬管浮子流量計選型型譜
