一、法蘭連接型渦街流量計概述
1、應用場(chang)合(he)
法蘭連接型渦街流量(liang)計是速度式流量(liang)計的一種，**應用于石油、化工、電力、輕 工、動力供熱等(deng)行(xing)業。
2、工作原理

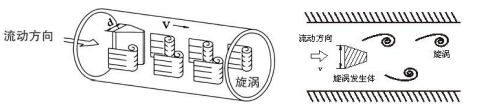

法蘭(lan)連接(jie)型渦(wo)街流量計是由旋渦(wo)發(fa)生體(ti)、檢測探頭及相應的電子線(xian)路(lu)等組成(cheng)。當流體(ti)流經 旋渦(wo)發(fa)生體(ti)時，它的兩側就形成(cheng)了(le)交替變化的兩排旋渦(wo)，這種旋渦(wo)被稱為卡門旋 渦(wo)。斯特羅(luo)哈在卡門渦(wo)街理論的基礎(chu)上又提出了(le)卡門渦(wo)街的頻率與(yu)流體(ti)的流速(su)成(cheng)正 比，并(bing)給出了(le)頻率與(yu)流速(su)的關系式：
f = St x V/d
式中：f：渦街發生頻(pin)率(Hz)
        ;    V：旋(xuan)渦發生(sheng)體兩側的(de)平均流(liu)速(m/s)
           St：斯(si)特羅哈爾系數(shu)(一定雷諾(nuo)數(shu)范圍內為常數(shu))
             d：旋渦發生(sheng)體避流面寬度(m)

這些交(jiao)替(ti)變(bian)化的旋渦(wo)就形成了一系(xi)列(lie)交(jiao)替(ti)變(bian)化的流(liu)體(ti)升力(li)，該升力(li)作用(yong)在基于壓 電效應的檢測探頭上，便產生一系(xi)列(lie)交(jiao)變(bian)電荷信號，經過前置放大(da)(da)器轉換、整形、 放大(da)(da)處理后，輸出與旋渦(wo)脫(tuo)落(luo)頻(pin)率(lv)相同(tong)且與流(liu)速成正比的脈沖信號。

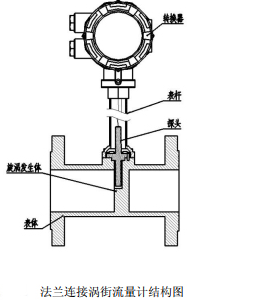

3、產品結構
法蘭連接型渦街流量計的基(ji)本結構主要(yao)是由表(biao)體、探頭、旋渦發生體、表(biao)桿(gan)和轉換器等組成。

二、法蘭連接型渦街流量計產品類型
1、脈沖輸出型

2、數字智能型

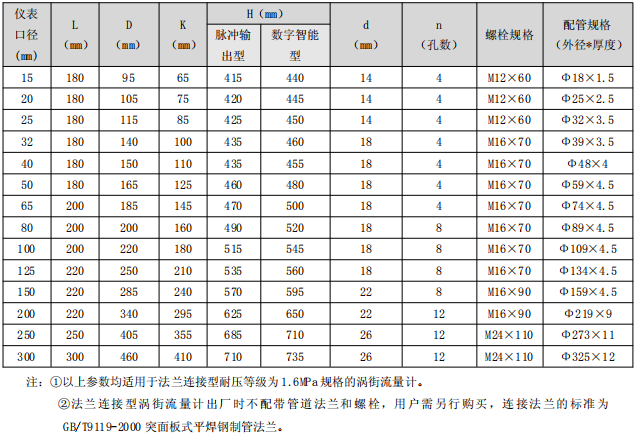

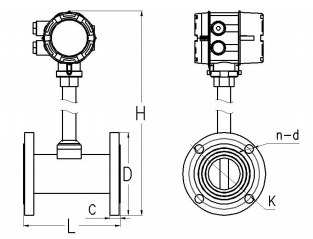

三、法蘭連接型渦街流量計尺寸

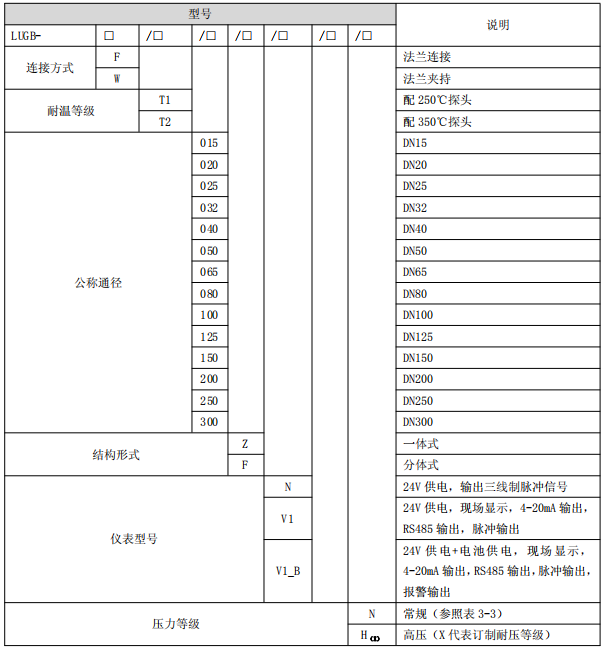

四、選型型譜
