一、儀表概述(shu)：

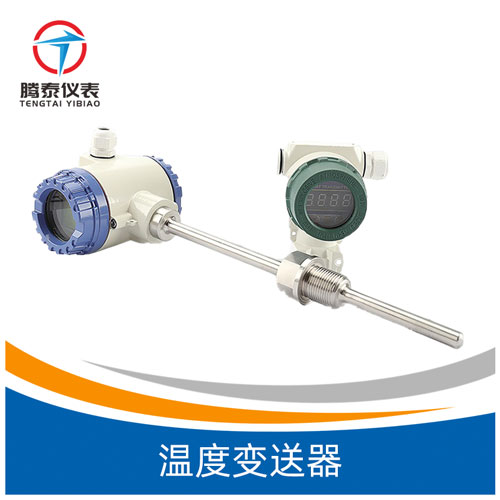

一體化(hua)數(shu)顯溫度(du)變(bian)(bian)送器與(yu)工業熱電(dian)(dian)偶(ou)、熱電(dian)(dian)阻配套使用，采用二(er)線制傳輸方式(shi)（兩根導線作為電(dian)(dian)源輸入和信號(hao)輸出(chu)的(de)公用傳線）。溫度(du)變(bian)(bian)送器是現(xian)代工業現(xian)場、科(ke)研院所(suo)溫度(du)測(ce)控的(de)更新換代產(chan)(chan)品，是集散系統、數(shu)字總線系統的(de)必備產(chan)(chan)品。

二、測量原(yuan)理：

一(yi)體(ti)化(hua)數顯(xian)溫(wen)(wen)度(du)變(bian)(bian)送(song)(song)器(qi)是(shi)熱(re)電(dian)(dian)偶(ou)(ou)或(huo)熱(re)電(dian)(dian)阻(zu)傳感器(qi)將被測溫(wen)(wen)度(du)轉換(huan)成電(dian)(dian)信(xin)號，再將該信(xin)號送(song)(song)入變(bian)(bian)送(song)(song)器(qi)的(de)輸(shu)入網絡(luo)，該網絡(luo)包含(han)調零和(he)熱(re)電(dian)(dian)偶(ou)(ou)補償(chang)等相關電(dian)(dian)路。經(jing)調零后的(de)信(xin)號輸(shu)入 到運算放(fang)大(da)器(qi)進行信(xin)號放(fang)大(da)，放(fang)大(da)的(de)信(xin)號一(yi)路經(jing)V/I轉換(huan)器(qi)計算處理后以4－20mA直流電(dian)(dian)流輸(shu)出；另一(yi)路經(jing)A/D轉換(huan)器(qi)處理后到表頭(tou)顯(xian)示。變(bian)(bian)送(song)(song)器(qi)的(de)線(xian)性化(hua)電(dian)(dian)路有兩種，均采用反(fan)饋(kui)方(fang)式(shi)(shi)。對(dui)熱(re)電(dian)(dian)阻(zu)傳感器(qi)，用正(zheng)反(fan)饋(kui)方(fang)式(shi)(shi)校正(zheng)，對(dui)熱(re)電(dian)(dian)偶(ou)(ou)傳感器(qi)，用多段折線(xian)逼近法進行校正(zheng)。有兩種顯(xian)示方(fang)式(shi)(shi)。LCD顯(xian)示的(de)溫(wen)(wen)度(du)變(bian)(bian)送(song)(song)器(qi)用兩線(xian)制(zhi)方(fang)式(shi)(shi)輸(shu)出，LED顯(xian)示的(de)溫(wen)(wen)度(du)變(bian)(bian)送(song)(song)器(qi)用三線(xian)制(zhi)方(fang)式(shi)(shi)輸(shu)出。

三、適(shi)用場合(he)：

溫度變送器可直(zhi)接(jie)安(an)裝(zhuang)在熱電(dian)偶、熱電(dian)阻的(de)接(jie)線(xian)盒(he)內與(yu)之形(xing)成一體化(hua)(hua)結構。它作為新一代測溫儀表可**應用與(yu)冶金、石油、化(hua)(hua)工、電(dian)力、輕工、紡織、食品(pin)、國防(fang)以及科研(yan)等工業部門。

四、性能特點(dian)：

1、采用(yong)硅橡膠或環氧樹脂(zhi)密封結構，因(yin)此耐(nai)震、耐(nai)濕(shi)、適合在(zai)惡劣的現(xian)場環境安(an)裝使用(yong)。

2、現場安裝在熱電偶、熱電阻的接線(xian)盒內使用(yong)，直接輸(shu)(shu)出(chu)4-20mA、0-10mA的輸(shu)(shu)出(chu)信號。這樣既節約了昂(ang)貴的。補償(chang)導線(xian)費用(yong)，又(you)提高了信號遠距離傳輸(shu)(shu)過程中(zhong)的抗干擾能力；

3、熱電偶變送(song)器具(ju)有冷(leng)端溫度自動補償功能；

 4、精度高、功耗低，使用(yong)環(huan)境溫度范圍寬，工(gong)作(zuo)穩(wen)定可靠；

5、適用范圍(wei)廣、既可以與熱(re)電偶、熱(re)電阻(zu)形成一體化現場(chang)安裝結構，也可以作(zuo)為功能模塊安裝在檢測設備中和儀(yi)表盤上使用；

6、可通(tong)過(guo)HART調制解調器與(yu)上位機通(tong)訊或與(yu)手持(chi)器和PC機對(dui)變送器的型號(hao)、分度(du)號(hao)、量(liang)程。進行遠程信息管理、組態、變量(liang)監測(ce)、校準和維護功(gong)能(neng)；

7、可按用戶實際需要調(diao)整(zheng)變送器(qi)(qi)的顯(xian)示方(fang)向，并顯(xian)示變送器(qi)(qi)所測的介質溫(wen)度、傳感(gan)器(qi)(qi)值(zhi)的變化、輸出電流和(he)百分比例。

五、技術指標：

1、輸入信(xin)號(hao)：熱(re)電偶：K、E、J、B、S、T、N。熱(re)電阻：Pt100、Cu50、Cu100（三線制、四(si)線制）。智能型溫度變送器的輸入信(xin)號(hao)可通過手持器和PC機任意設置；

2、輸出(chu)(chu)信(xin)號：在量程范(fan)圍內輸出(chu)(chu)4－20mA直流信(xin)號，與(yu)熱電偶或熱電阻的輸入信(xin)號成線性或與(yu)溫度(du)(du)成線性。智能(neng)型溫度(du)(du)變(bian)送(song)器輸出(chu)(chu)4－20mA直流信(xin)號同時疊加符合HART標準協(xie)議通信(xin)；隔離式溫度(du)(du)變(bian)送(song)器：輸入與(yu)輸出(chu)(chu)相隔離，隔離電壓500V，增加了抗共(gong)模干擾能(neng)力，更適合與(yu)計(ji)算機連(lian)網使用；

3、基本誤(wu)差(cha)：0.5%FS、0.2%FS、智能型0.2%FS；

4、接線(xian)(xian)方式：二線(xian)(xian)制(zhi)、三線(xian)(xian)制(zhi)、四線(xian)(xian)制(zhi)；

5、顯示方式：四(si)位LCD顯示現(xian)場溫度，智能型四(si)位LCD可通過PC機或(huo)手(shou)持器設定(ding)使之顯示現(xian)場溫度、傳(chuan)感器值、輸出電流和百分比例(li)中的任一(yi)種參數；

6、工(gong)作(zuo)電(dian)壓：普通型號12V-35V，智能(neng)型12V-45V，額定工(gong)作(zuo)電(dian)壓為24V

7、允(yun)許負(fu)載電(dian)阻(zu)：500Ω（24VDC供(gong)電(dian)）；極限負(fu)載電(dian)阻(zu)R（max）=50（Vmin-12）,例如在額定工(gong)作電(dian)壓24V時，負(fu)載電(dian)阻(zu)可(ke)在0-600Ω范圍(wei)內(nei)選擇(ze)使用(yong)。

8、工作環境：

a:環境溫度-25-+80℃（常(chang)規型(xing)）；-25-+70℃（數(shu)顯(xian)型(xing)）；-25-+75℃（智能型(xing)）。

b:相對濕度：5%-95%；

c:機械(xie)振動f≤50Hz, 振幅≤0.15mm；

d:無腐蝕氣體或類似的環(huan)境；

9、 環境(jing)影(ying)響系數：δ≤0.05%/℃。

六、校驗方法(fa)：

1、設備要求：數字電壓表(biao)一臺；

2、按系統連接(jie)方(fang)法接(jie)線(xian)；

3、根(gen)據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻(zu)值(zhi)，使輸出為1V和5V（可分別調整零點電(dian)位器和滿度電(dian)位器）；

4、按量(liang)程十等分點輸入各電阻值(zhi)，檢查(cha)各溫(wen)度輸出是否符合精度范(fan)圍；

5、按說明書技術指標進(jin)行測試，應(ying)符合技術要求。

七、注意(yi)事項：

1、用于爆炸危(wei)險場所時，請注(zhu)意防(fang)爆標志與防(fang)護等級；

2、安裝(zhuang)的環境必須(xu)是在-20-+70℃內，當周圍環境溫度(du)太高時，SBWZ/R信號(hao)轉換器和顯示模塊(kuai)可以與熱電(dian)阻或熱電(dian)偶分(fen)(fen)離(li)安裝(zhuang)。我廠配有分(fen)(fen)離(li)安裝(zhuang)變送器的專用防爆盒(he)。

3、加電前，請仔細檢查電源的(de)正(zheng)負極性(xing)，不能(neng)(neng)接(jie)錯，否(fou)則(ze)可能(neng)(neng)造成不可知的(de)后果。

4、SBW信號(hao)轉換器模塊用環氧樹脂灌封固化，以(yi)加強其防(fang)震性能，并防(fang)濕、防(fang)腐、防(fang)潮。

5、溫(wen)度變送器使用六個月(yue)后需進行校驗。
