產品簡(jian)介(jie)

差(cha)壓式孔板流(liu)(liu)量(liang)(liang)計又稱為差(cha)壓式流(liu)(liu)量(liang)(liang)計，是由(you)一次檢測(ce)件(jian)（節(jie)流(liu)(liu)件(jian)）和二次裝(zhuang)置（差(cha)壓變送器(qi)和流(liu)(liu)量(liang)(liang)顯示(shi)儀(yi)）組成，**應用(yong)于氣體(ti)(ti)、蒸汽(qi)和液(ye)體(ti)(ti)的(de)流(liu)(liu)量(liang)(liang)測(ce)量(liang)(liang)。具有結構簡(jian)單，維修(xiu)方便，性(xing)能穩定(ding)，使用(yong)可靠等(deng)特點。  孔板節(jie)流(liu)(liu)裝(zhuang)置是標(biao)(biao)準(zhun)節(jie)流(liu)(liu)件(jian)可不需標(biao)(biao)定(ding)直接依(yi)照國(guo)家標(biao)(biao)準(zhun)生產(chan)，1.國(guo)家標(biao)(biao)準(zhun)GB2624-81‹流(liu)(liu)量(liang)(liang)測(ce)量(liang)(liang)節(jie)流(liu)(liu)裝(zhuang)置的(de)設計安裝(zhuang)和使用(yong)；2.國(guo)際標(biao)(biao)準(zhun)ISO5167‹國(guo)際標(biao)(biao)準(zhun)組織規定(ding)的(de)各(ge)種節(jie)流(liu)(liu)裝(zhuang)置；3.化工部標(biao)(biao)準(zhun)GJ516-87-HK06。

產品特點

●結構簡單、牢(lao)固，性(xing)能穩定可靠，使用(yong)期限長，價(jia)格低廉；

●應用范圍廣，全部單相(xiang)流(liu)皆(jie)可(ke)測(ce)量，部分混相(xiang)流(liu)亦可(ke)應用；

●標準型節(jie)流裝(zhuang)置無須實流校準，即可投用；

● 一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器；
●采用進口單晶硅智能差壓傳感器；

●高精度，完善的自診斷功能；
●其量程可自編程調整；

●可同時顯示累計流量(liang)、瞬時流量(liang)、壓力(li)、溫(wen)度；

●具(ju)有在線(xian)、動態全補(bu)償功能外，智(zhi)能孔板流量計(ji)還具(ju)有自診斷(duan)、自行設(she)定量程；

●配有多種通(tong)訊接(jie)口；

●量程范圍(wei)寬、大于10：1。

技術參數

一、用途、特點及使用范圍
1、用途：節流式差壓流量計由三部分組成：節流裝置、差壓變送器和流量積算儀。節流裝置是直接安裝于管道上的一次元件，差壓變送器和積算儀屬于二次元件。它主要用于流經管道各種氣體（純凈的或含粉塵的）、蒸汽（飽和或過熱）和液體（導電或不導電；強腐蝕性；粘稠或含有微小顆粒臟污）流量。可直接測量體積流量或質量流量。

2、差壓式流量計（標準孔板(ban)）的(de)使(shi)用條件、特點及(ji)適用范(fan)圍

a、使用(yong)條件：

1、在測量段(duan)，流體必(bi)須充滿圓管，并連續不斷地流經節流裝置；

2、流體在(zai)物(wu)理上和(he)熱力(li)學上必須是均勻的單相流體；

3、節(jie)流(liu)(liu)裝置所測(ce)得流(liu)(liu)體(ti)必須(xu)是(shi)穩定流(liu)(liu)，或可看作(zuo)是(shi)穩定的緩慢(man)變化(hua)的流(liu)(liu)體(ti)，不(bu)適用于(yu)脈動(dong)流(liu)(liu)和臨(lin)界的流(liu)(liu)量測(ce)量；

b、特點及適用范圍(wei)：

1、標準節流裝置無須實流標定即(ji)可(ke)保證(zheng)其測量精度。（在所有流量計(ji)中(zhong)是**的）；

2、適用被測介質非常**，幾乎可用于所(suo)有(you)氣(qi)體(ti)、蒸汽和(he)液體(ti)的流量測量；

3、適用(yong)直徑(jing)比β為(wei)0.22~0.75，雷諾數ReD≥5000 管道(dao)直徑(jing)DN50~1000mm，允許(xu)外推(tui)到5000mm。β=d/D，d—孔(kong)(kong)板開孔(kong)(kong)直徑(jing)；D—管道(dao)實際內(nei)徑(jing)

4、使用(yong)壓(ya)力可高達32MPa，也可用(yong)于負壓(ya)；

5、介質(zhi)溫度范圍：-30℃～+650℃；

6、智(zhi)能型差(cha)壓(ya)式(shi)流量計采用智(zhi)能差(cha)壓(ya)變(bian)送器，可(ke)根據被測對象流量的(de)變(bian)化，通過(guo)按鍵或通訊方式(shi)現場設定(ding)差(cha)壓(ya)值（規定(ding)范(fan)圍內），從(cong)而改變(bian)流量范(fan)圍，使系(xi)統流量范(fan)圍度大大拓寬(kuan)；

7、無可(ke)動(dong)部件，機構(gou)安全可(ke)靠，使用、操作簡單、易掌握(wo)，免維修；

根據中華人(ren)民(min)共和國國家(jia)標準GB/T2624-93 和國際標準ISO5167-1 規定，節(jie)流裝置適用(yong)的(de)流量量程比為(wei)3（即*大(da)與*小適用(yong)流量之比），在(zai)(zai)個別情況下(xia)允許量程比為(wei)4，如果量程比大(da)于上述(shu)值，則在(zai)(zai)使用(yong)同一臺(tai)差壓計時(shi)在(zai)(zai)小流量時(shi)的(de)測量誤差很(hen)大(da)。

二、分類

①按法(fa)蘭夾(jia)裝方(fang)式分類

1、焊接式　　   2、法蘭夾裝(zhuang)式

②按取壓方式分類

1、角(jiao)接鉆孔(kong)取(qu)壓(ya)； 2、角(jiao)接環(huan)室取(qu)壓(ya)   3、法蘭取(qu)壓(ya)； 4、徑距取(qu)壓(ya)；

三(san)、結(jie)構及簡(jian)圖(tu)

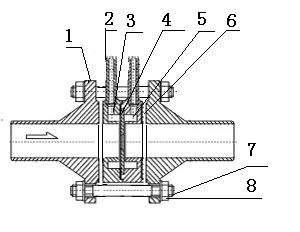

① 圖(tu) 1標準環室孔板(ban)節流裝置(zhi)結構圖(tu)

1、法蘭  2、導壓管  3、前環室  4、節流件  5、后環室  6、密封墊片 7、螺栓  8、螺母

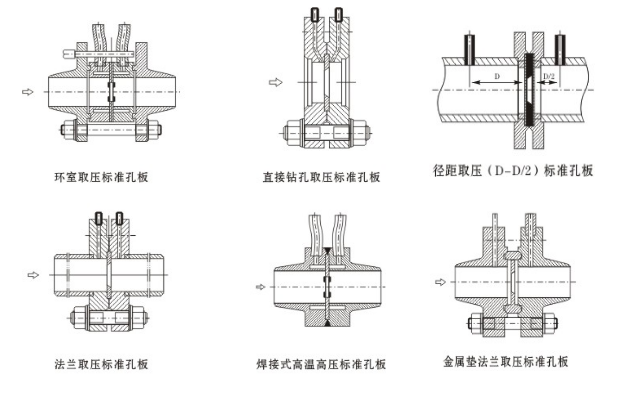

②圖2各種標準孔板結構圖

產(chan)品選(xuan)型(xing)

1、選型表

2、安(an)裝(zhuang)技巧

1、核準參數：安(an)裝前務(wu)必先(xian)核準現場工況(kuang)條件，確認節流(liu)裝置(zhi)計算書的(de)所有參數與安(an)裝點工況(kuang)條件參數完全相同后，才(cai)可進(jin)(jin)行安(an)裝，否則必須進(jin)(jin)行必要的(de)修正或補(bu)償。

2、方向：節流(liu)裝(zhuang)置的孔板提柄上(shang)或法蘭外圓(yuan)面(mian)上(shang)分(fen)別(bie)有(you)“+”、“-”號(hao)，“+“為上(shang)游側（迎(ying)著(zhu)流(liu)體(ti)過來(lai)的方向），不(bu)得裝(zhuang)反(fan)。

3、插入(ru)深度(du)：環(huan)室取壓孔板(ban)，插入(ru)深度(du)為管(guan)道(dao)(dao)與環(huan)室之(zhi)間距離為2~5mm，但不能將(jiang)管(guan)道(dao)(dao)頂到(dao)環(huan)室，否則管(guan)道(dao)(dao)受熱膨脹便(bian)會頂壞環(huan)室。鉆(zhan)孔取壓孔板(ban)，突入(ru)孔板(ban)內(nei)的管(guan)道(dao)(dao)，任何一點不得擋住(zhu)取壓孔。

4、系(xi)統吹掃：節流裝置安裝完(wan)畢既應(ying)吹掃，此時應(ying)先將節流件（孔板片）拆下(xia)，以免(mian)管道內雜物刮(gua)傷孔板片或堵塞引壓管，待(dai)吹掃完(wan)成(cheng)后再裝好，方(fang)向(xiang)為流體(ti)流動方(fang)向(xiang)與(yu)孔板上的箭頭同向(xiang)。注意擰緊以保證密封。

5、調(diao)零：吹(chui)掃安裝完成后(hou)，將三閥(fa)組中間閥(fa)開啟，此(ci)時差壓值應為零，如果不(bu)是，就必須要歸(gui)零，方(fang)法是按住左下角(jiao)按鍵不(bu)動20秒鐘，松開后(hou)即可。

6、*后將三閥(fa)組中(zhong)間閥(fa)慢慢關(guan)閉（必須關(guan)嚴），正(zheng)負引壓管上部的截止(zhi)閥(fa)全部開啟(qi)，孔(kong)板即可正(zheng)常工作。

7、安裝(zhuang)同軸度(du)要求：節流件與管道必須同心，偏心距(ju)離(li)不大于0.0025D，用戶在焊(han)接操作時(shi)應予注意或采(cai)取必要的(de)措施(shi)。

8、孔(kong)板一(yi)般都要配合差壓(ya)變送器(qi)使用，導壓(ya)管與差壓(ya)變送器(qi)連接(jie)時要注(zhu)意(yi)正(zheng)(zheng)負壓(ya)不要裝(zhuang)反，“H”為(wei)正(zheng)(zheng)，“L”為(wei)負；

9、正(zheng)負取(qu)壓(ya)(ya)口引出的導壓(ya)(ya)管在任何情況下都(dou)要(yao)保持平行；

10、如(ru)必須裝(zhuang)調(diao)(diao)節閥(fa)，則(ze)建議*好(hao)把調(diao)(diao)節閥(fa)裝(zhuang)在(zai)下(xia)游計算書上(shang)要(yao)求(qiu)的直管段長(chang)度之后。

11、被測(ce)介(jie)質為氣體或(huo)(huo)蒸(zheng)汽且溫(wen)度和（或(huo)(huo)）壓(ya)力(li)(li)有(you)較大波動時，應進行溫(wen)度和（或(huo)(huo)）壓(ya)力(li)(li)補償。壓(ya)力(li)(li)變送器裝(zhuang)設(she)(she)在上游1D處，熱電偶裝(zhuang)設(she)(she)在下游1D處。

12、在差壓訊號(hao)管(guan)線上不得(de)有(you)可能積(ji)留液體或(huo)氣體的袋形空間，如不能避免時，應裝設集氣器（或(huo)排氣閥）和沉降器（或(huo)疏(shu)水(shui)器）。

13、變(bian)送器零點漂移(yi)也會引(yin)起(qi)測量誤差，使用過程(cheng)中應定(ding)期對差壓變(bian)送器進(jin)行校準(zhun)。

14、除須(xu)經常對導(dao)壓管進行檢(jian)查，以(yi)(yi)防(fang)堵塞外，對室外的(de)導(dao)壓管應(ying)予適當保溫，以(yi)(yi)防(fang)凝(ning)固或凍結。如管線（垂直(zhi)段）相當長，應(ying)避(bi)免由于溫差(cha)(cha)導(dao)致的(de)虛假壓差(cha)(cha)，此時建議把兩根差(cha)(cha)壓管線靠近敷設并(bing)一起包在保溫層(ceng)內。

15、差(cha)壓(ya)管線(xian)應有支(zhi)架(jia)，以避(bi)免振(zhen)動和有力作用在差(cha)壓(ya)計上。

16、節流(liu)裝(zhuang)置(zhi)現場(chang)吊裝(zhuang)時，嚴禁(jin)用鐵絲、鋼絲、吊鉤穿入節流(liu)件喉(hou)部孔徑，以(yi)防止(zhi)銳口損(sun)傷，影響精度；

17、節流(liu)裝置使(shi)用(yong)一段時(shi)間后(hou)，由于液(ye)體(ti)中有固體(ti)顆(ke)粒(li)，氣(qi)體(ti)中有液(ye)體(ti)小滴或(huo)其它雜質，尖銳(rui)的入口(kou)將被磨鈍(dun)，從而使(shi)流(liu)出系(xi)數(shu)增大，造成附加(jia)誤差，此(ci)時(shi)應考慮調換節流(liu)件；另外，節流(liu)裝置長期使(shi)用(yong)后(hou)，在孔板上游側下角容(rong)易堆積污物，這會使(shi)流(liu)出系(xi)數(shu)變(bian)化(hua)，因此(ci)要定(ding)期檢查，排除污物。

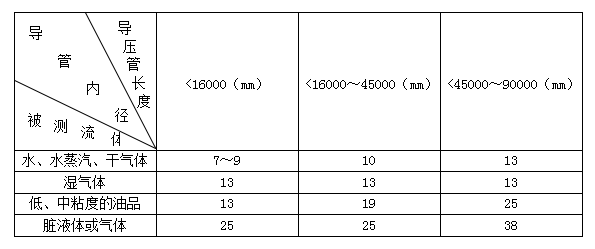

18、導壓管：導壓管的材質應按被測介質的性質和參數而定，其內徑過小和長度太長會使信號嚴重滯后或失真，建議參照表（1）確定。

    表（1）
