一、儀(yi)表概述(shu)：

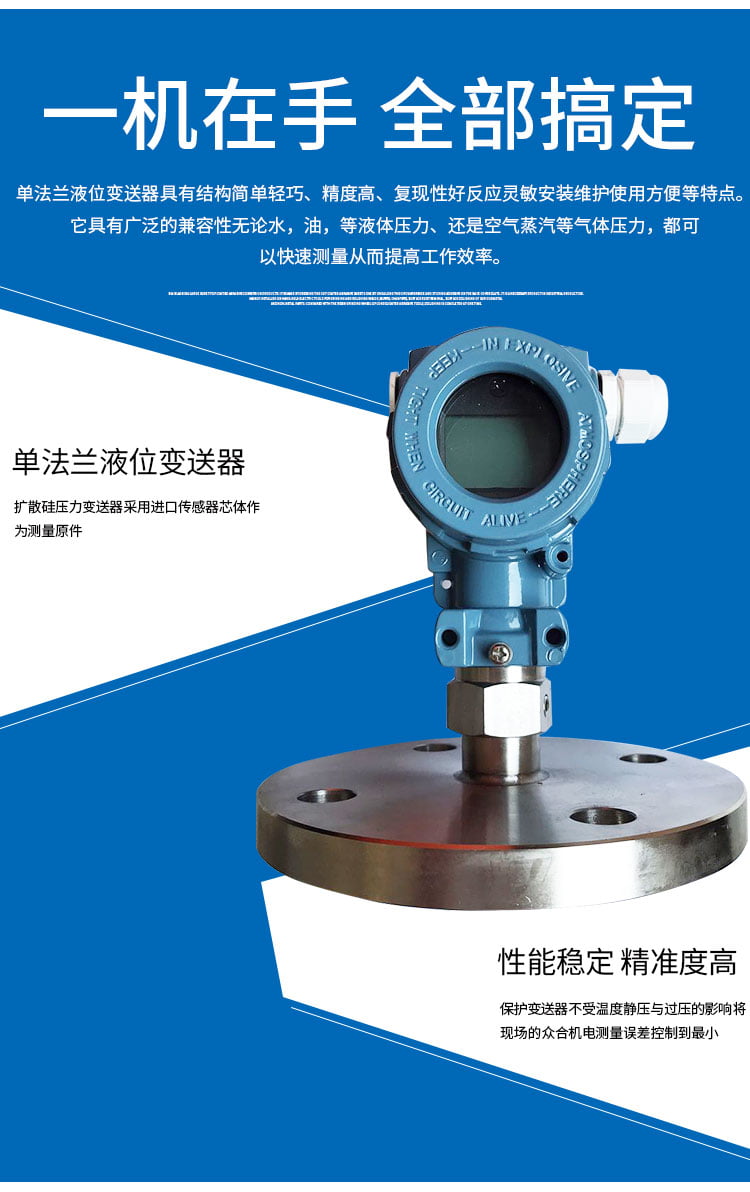

單(dan)法蘭液位變(bian)(bian)送(song)(song)器是引進國外**技術和(he)(he)設備生產的(de)(de)新(xin)型(xing)變(bian)(bian)送(song)(song)器，關(guan)鍵原(yuan)材料，元器件和(he)(he)零(ling)部件均源(yuan)自進口，整機(ji)經(jing)過嚴(yan)格組裝(zhuang)和(he)(he)測試，法蘭式液位變(bian)(bian)送(song)(song)器具(ju)(ju)有設計(ji)原(yuan)理**、品種規(gui)格齊全(quan)、安(an)裝(zhuang)使用(yong)簡便等(deng)特點。并被**使用(yong)的(de)(de)兩種變(bian)(bian)送(song)(song)器（羅斯蒙特3051與(yu)橫河EJA）的(de)(de)結構優點，讓使用(yong)者有耳目一新(xin)的(de)(de)感覺，同時與(yu)傳統的(de)(de)系列(lie)產品在安(an)裝(zhuang)上可直接替換，有很強的(de)(de)通用(yong)性和(he)(he)替代能力(li)。為適合國內自動化(hua)水(shui)平的(de)(de)不斷(duan)提高和(he)(he)發展，該(gai)系列(lie)產品除設計(ji)小巧精致外，更推出具(ju)(ju)有HART現場(chang)總線協議的(de)(de)智能化(hua)功能。

二、測量原理：

單法蘭液位變(bian)(bian)(bian)送(song)器(qi)(qi)也叫單法蘭壓(ya)(ya)力(li)變(bian)(bian)(bian)送(song)器(qi)(qi)與被測設備之間用毛(mao)細管(guan)(guan)連接即成為單法蘭遠(yuan)傳壓(ya)(ya)力(li)變(bian)(bian)(bian)送(song)器(qi)(qi)，是一種通過安裝在(zai)管(guan)(guan)道或(huo)容器(qi)(qi)上的(de)(de)遠(yuan)傳裝置來(lai)感受被測壓(ya)(ya)力(li)，該壓(ya)(ya)力(li)經毛(mao)細管(guan)(guan)內(nei)(nei)的(de)(de)灌充硅油（或(huo)其它的(de)(de)液體(ti)）傳遞至變(bian)(bian)(bian)送(song)器(qi)(qi)的(de)(de)主體(ti)，然后(hou)由變(bian)(bian)(bian)送(song)器(qi)(qi)主體(ti)內(nei)(nei)的(de)(de)δ室和放大線路(lu)板，將壓(ya)(ya)力(li)或(huo)差壓(ya)(ya)轉換4～20mA.DC信號輸(shu)出，與符合(he)HART協議的(de)(de)手操器(qi)(qi)配合(he),可(ke)以相互通訊，進行設定和監控。

三(san)、應(ying)用介(jie)質(zhi)：

1、高溫下粘稠介質；

2、易結晶的介質；

3、帶(dai)有固(gu)體顆粒或(huo)懸浮物(wu)的(de)沉淀(dian)性介質；

4、強(qiang)腐蝕或劇毒性介(jie)質；

5、可消除導壓管(guan)泄漏污染周圍環境(jing)現象的(de)發生；可免(mian)去采用隔(ge)離(li)液時(shi)，因測量信號(hao)的(de)不穩定，需要(yao)經(jing)常補充隔(ge)離(li)液的(de)繁瑣工(gong)作；

6、連續測量界面和密度；

7、遠傳(chuan)裝置可避免不(bu)同瞬間介質的(de)交混，從而(er)使(shi)測(ce)量結果真實地反映過程變(bian)化的(de)實際情況；

8、衛生清潔(jie)要求很高(gao)的(de)場合；

9、如食(shi)品、飲料和(he)醫藥工(gong)業生產中(zhong)，不僅要(yao)求變送器接(jie)觸介質部(bu)位符合衛生標準，并(bing)且應便于沖洗(xi)，以防止不同(tong)批(pi)量介質的交(jiao)叉污染。

四、基本特點：

1、逐臺進行模擬“在(zai)線運行”考核(he)，保證變(bian)送器在(zai)極限(xian)環境溫度、介質溫度和工作壓力(li)（包括正壓或真空）下，穩定而可靠地工作。

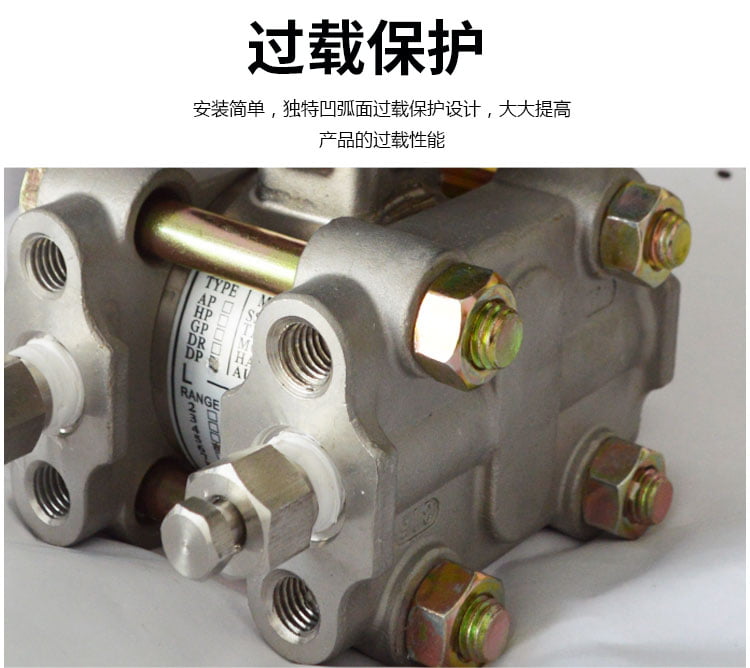

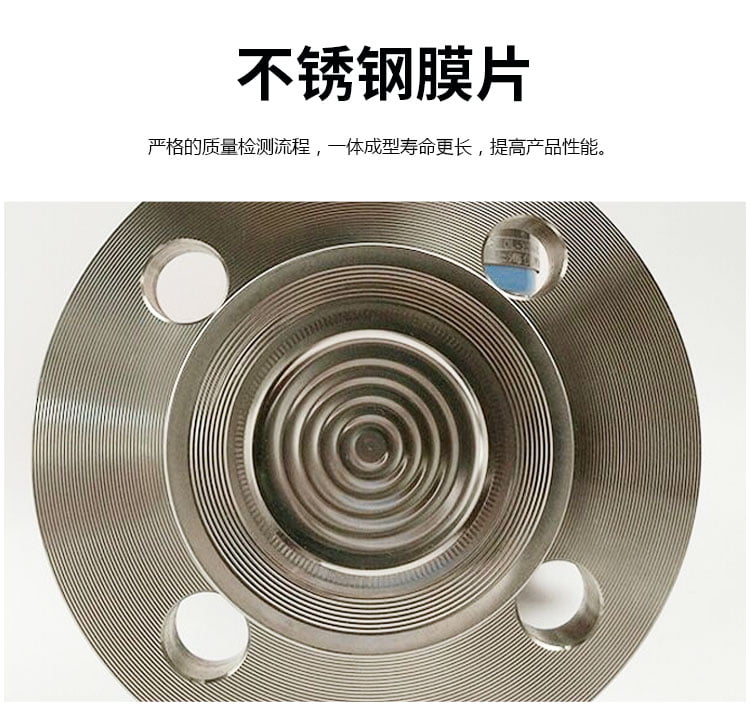

2、采用“動(dong)態型面”遠(yuan)傳(chuan)膜片結(jie)構，超(chao)載后膜片不會受損；長期工作后精度不會發生變化。

3、選(xuan)用全熔焊和剛(gang)性密封結構的灌充系統，根除(chu)了漏油現象(xiang)的發生。

4、設計新穎的(de)毛細管(guan)結合部件，使(shi)(shi)毛細管(guan)得到可(ke)靠的(de)保護，在現場使(shi)(shi)用不(bu)易折斷(duan)。

5、品種(zhong)、形式和尺寸多樣的遠傳裝置，以(yi)及(ji)豐富的灌充液(ye)種(zhong)類，可(ke)以(yi)滿足各種(zhong)不(bu)同場合的測量需要(yao)。

6、可提供各種(zhong)特殊需要產品(pin)，包(bao)括高(gao)溫、高(gao)真空、快響應(ying)和不(bu)等長毛細管(guan)（長度≤3米）遠(yuan)傳壓(ya)力變送器。

五、智(zhi)能(neng)型性(xing)能(neng)特點：

單法(fa)蘭液(ye)(ye)位(wei)計是對(dui)壓(ya)力(li)變送器技(ji)術(shu)的(de)(de)延伸(shen)和發(fa)展(zhan)，根據不(bu)同比重的(de)(de)液(ye)(ye)體(ti)在不(bu)同高(gao)度所產生(sheng)壓(ya)力(li)成線性關系的(de)(de)原理(li)，實現(xian)對(dui)水(shui)、油及(ji)糊狀物的(de)(de)體(ti)積、液(ye)(ye)高(gao)、重量(liang)的(de)(de)準(zhun)確測量(liang)和傳送。

1、指(zhi)示新穎(ying)、讀數直觀、醒目(mu)、觀察(cha)指(zhi)示器的方向可根據用戶需要改變(bian)角(jiao)度。

2、結構簡(jian)單(dan)：無(wu)任何(he)可動(dong)或彈性元件，因此(ci)呆靠性極(ji)高，維護量極(ji)少(shao)。

  3、安裝方便：內裝式結構尤其(qi)顯示(shi)出這一(yi)特(te)點，無需任何專用工(gong)具。

4、調(diao)整方(fang)便：零位(wei)、量程兩個(ge)電位(wei)器可在液(ye)位(wei)檢測有效(xiao)范圍內任(ren)意(yi)進行零點(dian)遷移或量程的改變，兩個(ge)調(diao)整互不(bu)影響。

5、用途**；適用于高(gao)溫高(gao)壓、強腐(fu)蝕等介質的液位(wei)測量。

6、測量范圍大(da)，不受(shou)貯槽高度的限制(zhi)。

7、指示機構與(yu)被(bei)測介質(zhi)完(wan)全隔離，密(mi)封性好，可靠性高，使用安(an)全。

8、具備(bei)本安(an)防(fang)爆和隔離防(fang)爆能力，可應用于各種危(wei)險場所。

9、具(ju)有防阻塞型設計可實現對糊狀(zhuang)介質液位的測量。

10、精(jing)(jing)細獨特的零(ling)點、滿程、非線性補(bu)償，保證儀表使用條(tiao)件范圍(wei)內的精(jing)(jing)度，長期(qi)穩定性好。

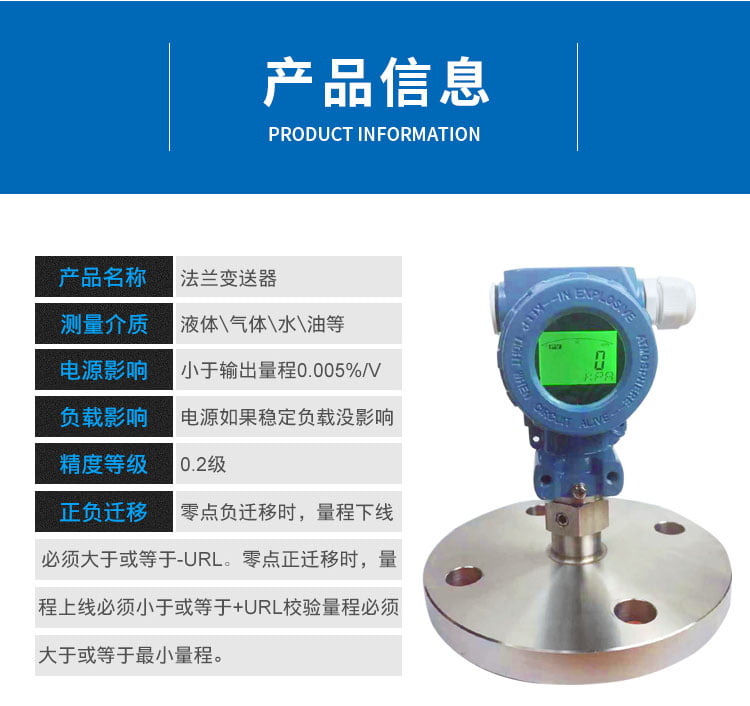

六、技(ji)術(shu)指標(biao)：

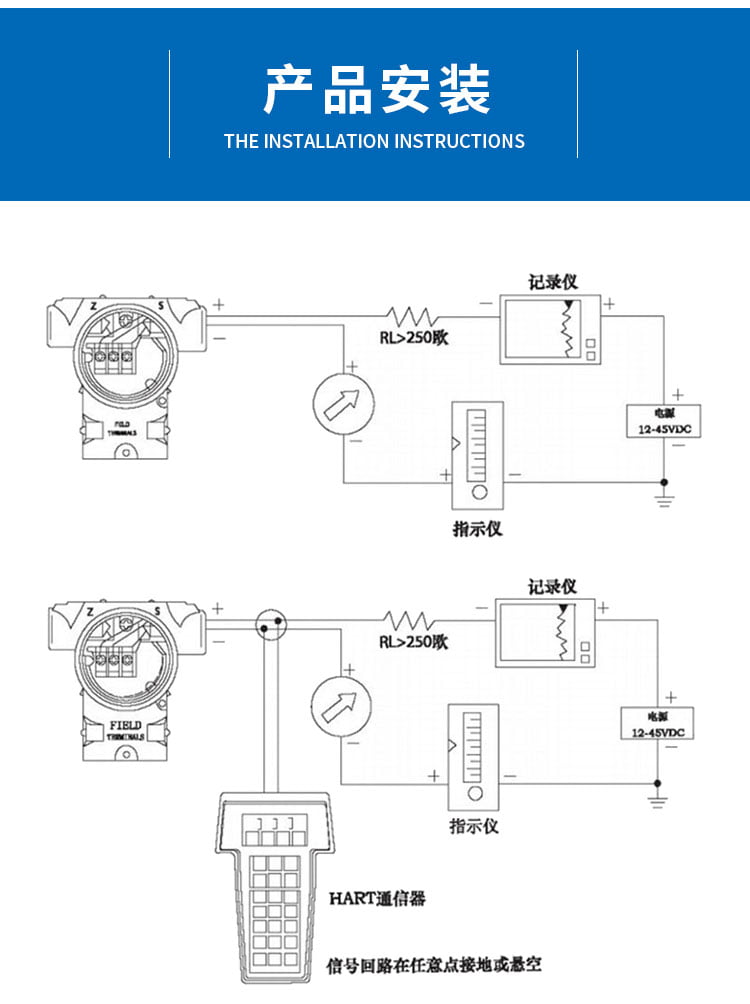

輸出信(xin)號(hao)：4～20MA.DC二線(xian)制（模(mo)擬）二線(xian)制4～20mA直流信(xin)號(hao)上疊加(jia)數字信(xin)號(hao)，由用戶選擇線(xian)性或開方輸出。（智能）

供電(dian)電(dian)源(yuan)：12～45V.DC；

負載特性：

電(dian)源影(ying)響：<0.005%輸(shu)出量程/V；

負載影(ying)(ying)響(xiang)：電(dian)源(yuan)穩定(ding)時，無負載影(ying)(ying)響(xiang)；

測量精(jing)度(du)：調校量程(cheng)的&plusmn;0.1%，&plusmn;0.2標配(pei)精(jing)度(du)為&plusmn;0.2%，若選擇(ze)其(qi)他精(jing)度(du)請在(zai)訂貨選型(xing)時注明(ming)；

量程比：10：1或100比1；

阻(zu)尼：通常可(ke)(ke)在0.1～16秒之(zhi)間可(ke)(ke)調，當灌充(chong)惰性液或帶遠(yuan)傳(chuan)裝置時(shi)，時(shi)間常數會增(zeng)大；

啟動時間：<2秒，不需預熱。

工作環境(jing)：環境(jing)溫度 -29～93℃（模(mo)擬放大(da)器）；

          -29～75℃（數字/智能(neng)放大器）；

          -29～65℃（帶顯(xian)示表頭）；

          環境濕度(du) 0～95%。

防護特性：防護能力 IP65；

防爆類(lei)型：隔(ge)爆型 Exd II BT4-6；

     ;    ; 本(ben)安型 Exia II CT5。

靜壓影響：零位誤(wu)差：&plusmn;0.5%量(liang)程限(xian)值，對于32MPa在(zai)管道壓力下通過調零給予校正。

電(dian)磁輻(fu)射(she)影響：0.05%量程值，接(jie)受輻(fu)射(she)頻率27～500MHz，試驗場(chang)強(qiang)3V/m。

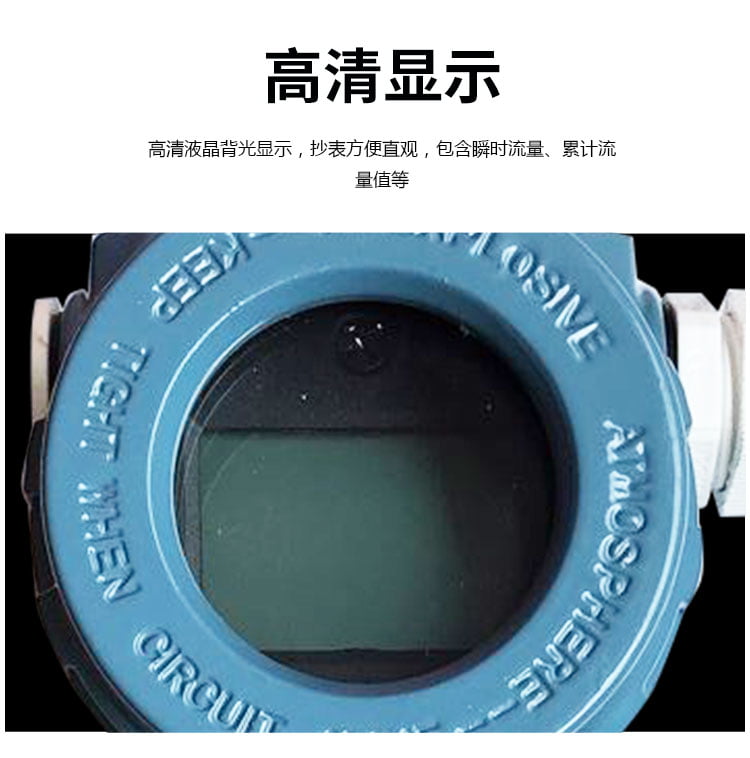

指示表(biao)（%）：液晶數顯 精(jing)度&plusmn;0.2%。

振(zhen)動影響(xiang)：任(ren)何(he)方向(xiang)200Hz振(zhen)動時，&plusmn;0.05%/g。

安裝(zhuang)位置(zhi)：膜片未垂直(zhi)安裝(zhuang)，可(ke)能產(chan)生小于0.24KPa的零點(dian)誤差(cha)，但可(ke)通過(guo)調零來修正。

重量：3.9Kg（不包括(kuo)附件）。

七、液位(wei)變送器的檢修(xiu)規程:

1、結(jie)構組成：

由(you)差(cha)壓(ya)變(bian)(bian)(bian)送(song)器(qi)(qi)(qi)、毛(mao)細管(guan)和帶密封隔膜的(de)(de)法(fa)蘭組成。密封隔膜的(de)(de)作用是(shi)防止(zhi)管(guan)道中的(de)(de)介質直(zhi)接進入差(cha)壓(ya)變(bian)(bian)(bian)送(song)器(qi)(qi)(qi)，它與變(bian)(bian)(bian)送(song)器(qi)(qi)(qi)之間(jian)是(shi)靠注(zhu)滿液體(ti)(一(yi)般采用硅油)的(de)(de)毛(mao)細管(guan)連(lian)接起(qi)來的(de)(de)，當膜片受壓(ya)后產生微小變(bian)(bian)(bian)形，變(bian)(bian)(bian)形位移或頻率通過毛(mao)細管(guan)的(de)(de)液體(ti)傳遞給(gei)變(bian)(bian)(bian)送(song)器(qi)(qi)(qi)，由(you)變(bian)(bian)(bian)送(song)器(qi)(qi)(qi)處理(li)后轉換成輸出信號。

2、外觀檢查(cha)：

a、法蘭(lan)檢查(cha)：檢查(cha)法蘭(lan)與設備(bei)連(lian)接部分的(de)密(mi)封是(shi)否(fou)良好；法蘭(lan)與毛細(xi)管、毛細(xi)管與變(bian)送器的(de)連(lian)接部分及(ji)毛細(xi)管本身是(shi)否(fou)有液體泄漏；法蘭(lan)膜片有無(wu)變(bian)形、損(sun)傷、腐蝕(shi)、結(jie)垢等不(bu)良情況。

b、變(bian)送(song)器檢查：檢查變(bian)送(song)器外殼有(you)無損傷、腐蝕和其他(ta)故障，發(fa)現問題及時處理。

3、驗收:

a、打開變送(song)器外蓋，先檢查密封圈有無損壞，如果損壞要及時(shi)更換；檢查電路(lu)板及其(qi)他元器件是否(fou)良好。

b、檢查變送器(qi)接(jie)線情況是否良好。

c、斷(duan)開電源，卸下接線(xian)，進行絕緣電阻(zu)檢(jian)查(cha)，用500V兆歐表(biao)檢(jian)查(cha)變(bian)送(song)器接線(xian)端(duan)子與(yu)外殼間的絕緣電阻(zu)，該電阻(zu)值應大于20M以上。

4、調試校驗(yan)

a為了保證(zheng)變送器的測量精(jing)度，不能拆開毛(mao)細管，所以校(xiao)驗(yan)變送器時(shi)要與法蘭一起校(xiao)驗(yan);在安裝前(qian)，可用(yong)氣(qi)壓模擬信號(hao)與HART通訊(xun)器進行校(xiao)驗(yan)。

b、零(ling)點(dian)和量程調(diao)(diao)整步驟：調(diao)(diao)整零(ling)點(dian)和量程輸出，使其(qi)在允許誤(wu)差(cha)范圍內。連續加壓(ya)，用(yong)量程0%，25% ，50% ，75% ，150%的壓(ya)力(li)(li)進行(xing)校驗(yan)(yan)，當壓(ya)力(li)(li)穩定后記錄(lu)標準電流(liu)表上(shang)顯(xian)示的電流(liu)值并(bing)做(zuo)回程誤(wu)差(cha)校驗(yan)(yan)。如果(guo)校驗(yan)(yan)誤(wu)差(cha)超過允許誤(wu)差(cha)范圍，應(ying)重新調(diao)(diao)整校驗(yan)(yan)。調(diao)(diao)整時用(yong)HART操作，調(diao)(diao)整方(fang)法見相(xiang)應(ying)的HART使用(yong)說(shuo)明。

4、安裝：

a、遠傳法蘭(lan)的安裝：

高(gao)、低壓(ya)兩側法蘭應正(zheng)確安裝，不(bu)能裝反；為減(jian)小(xiao)環境溫度(du)差的(de)(de)(de)影響(xiang)，可將高(gao)、低壓(ya)側的(de)(de)(de)毛細(xi)(xi)管束在一起，并(bing)固定(ding)以防(fang)止風以及振(zhen)動(dong)等的(de)(de)(de)影響(xiang)(超長部(bu)分的(de)(de)(de)毛細(xi)(xi)管應卷在一起固定(ding));注意(yi)不(bu)要(yao)(yao)損傷接液膜(mo)片的(de)(de)(de)表面。不(bu)要(yao)(yao)扭(niu)曲，擠壓(ya)毛細(xi)(xi)管，也(ye)不(bu)要(yao)(yao)對它施加過大的(de)(de)(de)壓(ya)力。

b、變送(song)(song)器本(ben)體的(de)安(an)(an)裝:使用(yong)安(an)(an)裝托架，將(jiang)變送(song)(song)器本(ben)體安(an)(an)裝在直徑為50mm管道上。可進行水平(ping)配管安(an)(an)裝以及垂直配管安(an)(an)裝。

5、注意事項:

a、緊(jin)固測量容室(shi)的四顆螺(luo)栓(shuan)、連接毛細管(guan)和容室(shi)部分的固定螺(luo)釘(ding)不可松動，以(yi)防止封入液(ye)泄(xie)漏，造成儀表損壞。

b、配線(xian)時應(ying)避開大容量的變壓器、電(dian)(dian)動機(ji)或動力用電(dian)(dian)源等干擾源；配線(xian)時應(ying)拆開電(dian)(dian)源接口的防(fang)塵塞;螺紋部(bu)應(ying)進行防(fang)水(shui)處理(li)(防(fang)水(shui)處理(li)時需使用不硬化(hua)的硅樹脂系(xi)列(lie)密(mi)封劑)；為防(fang)止干擾，信號(hao)電(dian)(dian)纜應(ying)避免與(yu)其他電(dian)(dian)源電(dian)(dian)纜穿入同(tong)一根(gen)電(dian)(dian)纜保(bao)護管；對于防(fang)爆型(xing)儀表，為確保(bao)防(fang)爆性(xing)能(neng)，必須按(an)有關規(gui)定配線(xian)。

八、使用時的(de)注意事項：

是(shi)一種常用(yong)的(de)(de)(de)(de)(de)由于變送器，在良(liang)多(duo)的(de)(de)(de)(de)(de)行業傍邊都有必定的(de)(de)(de)(de)(de)利(li)用(yong)。用(yong)戶在應用(yong)的(de)(de)(de)(de)(de)時(shi)間有良(liang)多(duo)的(de)(de)(de)(de)(de)成(cheng)績是(shi)須(xu)要懂得的(de)(de)(de)(de)(de)，假如在應用(yong)的(de)(de)(de)(de)(de)時(shi)間不留神是(shi)很輕易形成(cheng)的(de)(de)(de)(de)(de)破壞的(de)(de)(de)(de)(de)。那么(me)詳細(xi)的(de)(de)(de)(de)(de)辦法(fa)是(shi)什么(me)？那么(me)就來詳細(xi)介紹一下吧(ba)。

1、在丈(zhang)量(liang)氣體的(de)壓(ya)力時，取壓(ya)口要開在流程(cheng)(cheng)管道的(de)**，且也要裝置在流程(cheng)(cheng)管道的(de)上部以便讓堆積的(de)液體疾速注入(ru)到流程(cheng)(cheng)管道中。

2、接線時，將電纜(lan)穿過(guo)防水討論（附件）或(huo)繞性管并擰嚴(yan)密封(feng)螺帽，以防雨水等(deng)經由過(guo)程電纜(lan)滲漏進變送器殼體內。

3、在夏(xia)季時產生冰凍時，裝置在室外的(de)變送(song)器必須采用防凍辦(ban)法(fa)，防止(zhi)引壓(ya)口內(nei)的(de)液體(ti)因結(jie)冰體(ti)積(ji)收縮，導(dao)至傳感(gan)器破壞(huai)。

4、丈量液體(ti)壓力時，法(fa)蘭液位變送器(qi)的(de)裝置地(di)位應防止液體(ti)的(de)打(da)擊（就是水錘景象），免得(de)傳(chuan)感器(qi)過壓破壞位。

5、要(yao)留神傳(chuan)感器的導(dao)壓管要(yao)裝置在(zai)溫(wen)度穩(wen)定小(xiao)的處所。

6、丈量蒸汽或(huo)別的低溫介質(zhi)時，需接加(jia)緩沖管(guan)（盤(pan)管(guan)）等冷凝器(qi)，不該使變送器(qi)的任務溫度超越極限。

7、在(zai)丈量液體壓(ya)(ya)力(li)時，取壓(ya)(ya)口(kou)應開(kai)在(zai)流程管道正面，以防止積(ji)淀積(ji)渣。

8、要(yao)避免(mian)與腐(fu)化(hua)性或過熱的介(jie)質打仗，還(huan)要(yao)避免(mian)垃圾在導管內堆積。
