產品簡(jian)介

文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)流(liu)(liu)(liu)(liu)(liu)量(liang)計是根據文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)效應研制(zhi)(zhi)(zhi)開發的(de)(de)(de)一種節(jie)(jie)流(liu)(liu)(liu)(liu)(liu)式流(liu)(liu)(liu)(liu)(liu)量(liang)傳感器(qi)，是一種標準(zhun)(zhun)(zhun)節(jie)(jie)流(liu)(liu)(liu)(liu)(liu)裝(zhuang)置(zhi)(zhi)。文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)管(guan)(guan)按(an)(an)結(jie)構分為標準(zhun)(zhun)(zhun)文(wen)(wen)(wen)(wen)丘(qiu)(qiu)管(guan)(guan)和通用(yong)文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)管(guan)(guan)。標準(zhun)(zhun)(zhun)（經(jing)典）文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)管(guan)(guan)按(an)(an)其(qi)制(zhi)(zhi)(zhi)造方法不同分為具(ju)有粗鑄收縮段(duan)的(de)(de)(de)標準(zhun)(zhun)(zhun)文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)、具(ju)有機械加(jia)工(gong)收縮段(duan)的(de)(de)(de)標準(zhun)(zhun)(zhun)文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)、具(ju)有粗焊鐵板收縮段(duan)的(de)(de)(de)標準(zhun)(zhun)(zhun)文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)。標準(zhun)(zhun)(zhun)文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)按(an)(an)國(guo)標GB/T2624-2006進行設計制(zhi)(zhi)(zhi)造，按(an)(an)國(guo)標JJG640-94進行檢定(ding)。通用(yong)文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)系列流(liu)(liu)(liu)(liu)(liu)量(liang)傳感器(qi)除了繼承了標準(zhun)(zhun)(zhun)文(wen)(wen)(wen)(wen)丘(qiu)(qiu)里(li)(li)管(guan)(guan)準(zhun)(zhun)(zhun)確度(du)高，重復性好(hao)，壓損小(xiao)，所需前直管(guan)(guan)道短等優(you)點，還具(ju)備自身裝(zhuang)置(zhi)(zhi)小(xiao)，防堵的(de)(de)(de)優(you)點。可用(yong)于兩向流(liu)(liu)(liu)(liu)(liu)，混相流(liu)(liu)(liu)(liu)(liu)，低流(liu)(liu)(liu)(liu)(liu)速、大管(guan)(guan)徑，異形管(guan)(guan)道等復雜(za)流(liu)(liu)(liu)(liu)(liu)量(liang)問(wen)題(ti)的(de)(de)(de)測量(liang)。在標準(zhun)(zhun)(zhun)節(jie)(jie)流(liu)(liu)(liu)(liu)(liu)裝(zhuang)置(zhi)(zhi)中，它所要求的(de)(de)(de)上、下游直管(guan)(guan)道*短、壓力(li)損失*小(xiao)、性能(neng)穩定(ding)、維(wei)護方便。因其(qi)計算準(zhun)(zhun)(zhun)確、能(neng)耗小(xiao)，已**用(yong)于石(shi)油、化工(gong)、電力(li)、冶金行業(ye)。

產(chan)品特點

●結(jie)構簡單，耐用(yong)，性能穩定；

●計算準確、能耗小；

●可用于液(ye)體、氣體、蒸汽及兩相流等(deng)各種(zhong)臟污介質(zhi)；

●易安裝(zhuang)，維護(hu)方便(bian)；

●測量范圍寬，可根據用戶使用條件和要求進行設計；
●安(an)裝(zhuang)方便，在測(ce)量管道上直(zhi)接(jie)開孔將(jiang)裝(zhuang)置插入后固定(ding)即可；

●可(ke)適(shi)用于(yu)不規(gui)則形狀的管道；

●可加裝吹掃裝置(zhi)，使用過程(cheng)中可直(zhi)接清理；

●在標(biao)準節流(liu)裝(zhuang)置中，它所要求的上(shang)、下(xia)游直管段*短，壓(ya)力損失*小(xiao)；

●經典(dian)文丘里管流量計是按(an)國(guo)標(biao)GB/T2624設計制造，按(an)國(guo)標(biao)JJG640檢定(ding)的標(biao)準節流裝置(zhi)，無需標(biao)定(ding)。

在標準節(jie)流(liu)裝置中，它所要求的上、下游直管段(duan)*短，壓力損失(shi)*小。

技術參數(shu)

1、公稱直徑： 50mm≤DN≤3000mm ；

                  粗鑄(zhu)收縮段：100mm≤DN≤1600mm；

                  機械加(jia)工收縮段：20mm≤DN≤250mm；

                  粗焊(han)鐵板收縮段：100mm≤DN≤3000mm；

2、節流孔徑比β：0.3≤β≤0.75；

                   粗鑄收縮段(duan)：0.3≤β≤0.75；

                   機械加(jia)工收縮段：0.4≤β≤0.75；

                   粗焊鐵板收縮段：0.4≤β≤0.7；

3、雷諾數(shu)范圍： 2×105≤ReD≤2×106；

                   粗鑄收縮段(duan)：2×105≤ReD≤2×106；

                   機械加工收縮段：2×105≤ReD≤106；

                   粗焊(han)鐵板收縮段：2×105≤ReD≤2×106；

4、精度等級(ji)：0.5級(ji)、1級(ji)、1.5級(ji)、2級(ji)；

5、工作壓力：公稱壓力：PN≤42Mpa；

6、介質溫度：-50℃≤t≤500℃；

7、參照標準(zhun)：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004；

8、連接(jie)(jie)方式：法蘭連接(jie)(jie)、焊接(jie)(jie)、螺紋。

產品選型

結構形(xing)式

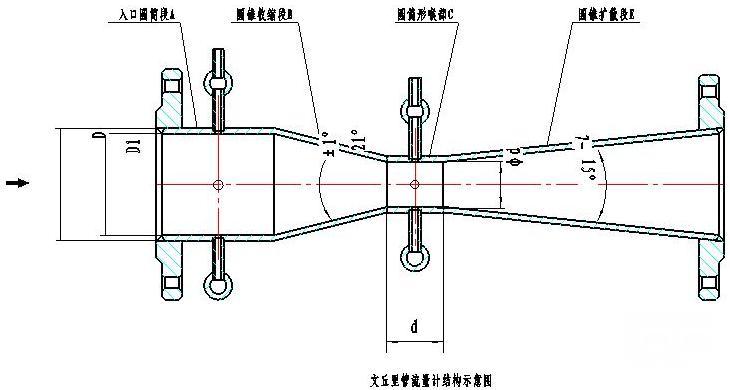

●經典文丘里(li)管的(de)(de)軸向截面(mian)見(jian)上圖。它(ta)是由入口圓(yuan)(yuan)筒(tong)段(duan)A、圓(yuan)(yuan)錐(zhui)收縮段(duan)B、圓(yuan)(yuan)筒(tong)形(xing)(xing)喉部(bu)C、圓(yuan)(yuan)錐(zhui)擴(kuo)(kuo)散段(duan)E組成。圓(yuan)(yuan)筒(tong)段(duan)A的(de)(de)直徑(jing)(jing)為D，其長(chang)度等于(yu)D；收縮段(duan)B為圓(yuan)(yuan)錐(zhui)形(xing)(xing)，并有(you)21°±1°的(de)(de)夾角；喉部(bu)C為直徑(jing)(jing)d的(de)(de)圓(yuan)(yuan)筒(tong)形(xing)(xing)，其長(chang)度等于(yu)d；擴(kuo)(kuo)散段(duan)E為圓(yuan)(yuan)錐(zhui)形(xing)(xing)，擴(kuo)(kuo)散角7°～15°。

 ●經典文丘里管的收縮(suo)段(duan)(duan)分三(san)種形式：粗鑄收縮(suo)段(duan)(duan)，機械加(jia)工收縮(suo)段(duan)(duan)，粗焊(han)鐵板收縮(suo)段(duan)(duan)。

●經典文(wen)丘(qiu)里管(guan)的(de)上(shang)(shang)游取(qu)(qu)(qu)(qu)壓(ya)(ya)口(kou)(kou)和喉(hou)部(bu)取(qu)(qu)(qu)(qu)壓(ya)(ya)口(kou)(kou)做(zuo)成幾(ji)個(ge)（不(bu)少于(yu)4個(ge)）單(dan)獨的(de)管(guan)壁(bi)取(qu)(qu)(qu)(qu)壓(ya)(ya)口(kou)(kou)形式，用均壓(ya)(ya)環把幾(ji)個(ge)單(dan)獨管(guan)壁(bi)取(qu)(qu)(qu)(qu)壓(ya)(ya)連接起(qi)來(lai)。當(dang)d≥33.3mm時，喉(hou)部(bu)取(qu)(qu)(qu)(qu)壓(ya)(ya)口(kou)(kou)的(de)直(zhi)徑為(wei)4～10mm，上(shang)(shang)游取(qu)(qu)(qu)(qu)壓(ya)(ya)口(kou)(kou)直(zhi)徑應不(bu)大(da)于(yu)0.1D；當(dang)d≤33.3mm時，喉(hou)部(bu)取(qu)(qu)(qu)(qu)壓(ya)(ya)口(kou)(kou)直(zhi)徑為(wei)0.1d～0.13d，上(shang)(shang)游取(qu)(qu)(qu)(qu)壓(ya)(ya)口(kou)(kou)的(de)直(zhi)徑為(wei)0.1d～0.1D。
