產品(pin)簡介

1、產品簡介

TT-UQK系列浮(fu)球(qiu)(qiu)液位(wei)(wei)(wei)控(kong)制(zhi)(zhi)(zhi)器適用于工業生產過程(cheng)(cheng)中(zhong)的(de)(de)(de)各種敞口或(huo)(huo)受壓容器的(de)(de)(de)液位(wei)(wei)(wei)控(kong)制(zhi)(zhi)(zhi)。當液位(wei)(wei)(wei)上(shang)升(sheng)(sheng)(sheng)至高(gao)限(xian)(xian)時(shi)或(huo)(huo)下降(jiang)至低限(xian)(xian)時(shi)，控(kong)制(zhi)(zhi)(zhi)器開(kai)(kai)(kai)關(guan)(guan)(guan)動作并發出(chu)控(kong)制(zhi)(zhi)(zhi)報(bao)警信(xin)號(hao)或(huo)(huo)控(kong)制(zhi)(zhi)(zhi)泵、閥的(de)(de)(de)開(kai)(kai)(kai)閉。UQK系列浮(fu)球(qiu)(qiu)液位(wei)(wei)(wei)控(kong)制(zhi)(zhi)(zhi)器由浮(fu)球(qiu)(qiu)組件(jian)，行程(cheng)(cheng)開(kai)(kai)(kai)關(guan)(guan)(guan)組件(jian)及外殼組成。一(yi)對(dui)板性械斥(chi)的(de)(de)(de)磁(ci)(ci)(ci)鋼分別安裝在浮(fu)球(qiu)(qiu)端(duan)部和行程(cheng)(cheng)開(kai)(kai)(kai)關(guan)(guan)(guan)組件(jian)上(shang)。當浮(fu)球(qiu)(qiu)在動作界限(xian)(xian)內隨液位(wei)(wei)(wei)變化(hua)而(er)上(shang)下升(sheng)(sheng)(sheng)降(jiang)時(shi)，其(qi)端(duan)部的(de)(de)(de)磁(ci)(ci)(ci)鋼也隨之上(shang)下擺動，通(tong)過非導磁(ci)(ci)(ci)的(de)(de)(de)外殼推動行程(cheng)(cheng)開(kai)(kai)(kai)關(guan)(guan)(guan)組件(jian)上(shang)磁(ci)(ci)(ci)鋼運(yun)動，從而(er)使輸出(chu)的(de)(de)(de)觸(chu)點相(xiang)應接(jie)通(tong)或(huo)(huo)斷開(kai)(kai)(kai)，控(kong)制(zhi)(zhi)(zhi)后級信(xin)號(hao)裝置發出(chu)光或(huo)(huo)聲的(de)(de)(de)信(xin)號(hao)。當浮(fu)球(qiu)(qiu)隨液位(wei)(wei)(wei)升(sheng)(sheng)(sheng)降(jiang)時(shi)，只(zhi)有其(qi)處于動作界限(xian)(xian)上(shang)、下兩個(ge)板限(xian)(xian)位(wei)(wei)(wei)置時(shi)，輸出(chu)觸(chu)點才會接(jie)通(tong)或(huo)(huo)斷開(kai)(kai)(kai)，而(er)在升(sheng)(sheng)(sheng)降(jiang)過程(cheng)(cheng)中(zhong)無任何信(xin)號(hao)產生。控(kong)制(zhi)(zhi)(zhi)器的(de)(de)(de)浮(fu)球(qiu)(qiu)用1Gr18Ni9Ti不銹(xiu)鋼制(zhi)(zhi)(zhi)成。控(kong)制(zhi)(zhi)(zhi)器的(de)(de)(de)浮(fu)球(qiu)(qiu)組件(jian)與(yu)行程(cheng)(cheng)開(kai)(kai)(kai)關(guan)(guan)(guan)組件(jian)是互為(wei)隔(ge)離的(de)(de)(de)，因此避免了一(yi)般液位(wei)(wei)(wei)儀表(biao)容易滲漏等缺陷。

2、結構原理

浮(fu)球液位控(kong)制器(qi)由兩(liang)個(ge)互不相通(tong)的測(ce)量部分和輸(shu)出部分組(zu)成。當被測(ce)液位發生變(bian)化時，浮(fu)球隨之升降，從而使端部磁鋼(gang)上、下擺(bai)動(dong)。根據磁鋼(gang)同性相斥原理，使安(an)裝在殼(ke)內(nei)的磁鋼(gang)反向擺(bai)動(dong)，動(dong)觸(chu)(chu)點在靜(jing)觸(chu)(chu)頭1-1與2-2間(jian)接通(tong)或斷開。

產品特點

●結構簡單(dan)，安裝方便，維(wei)護費用低；

●體積小、速度快(kuai)、使用壽命(ming)長(chang)；

●適用(yong)范圍(wei)廣，安裝形式多樣；

●多點控制；

●無源器件(jian)，性(xing)能穩定可靠，抗(kang)干擾能力強　；

●與電子開關相比，它有抗負載沖擊能力強；
●多(duo)種材質可(ke)以(yi)選擇(ze)，適合多(duo)種場合使用(yong)；

●浮球液位開(kai)關使(shi)用磁力(li)運作，無機械(xie)連接件，運作簡單可(ke)靠。

技(ji)術參(can)數

●工作(zuo)壓(ya)力：4.0MPa標準型   6.4MPa特殊(shu)型；

●工作溫度(du)：-40~150℃；

●介質密度(du)：≥0.65g/cm3；

●觸點容(rong)量：220VAC/DC 150W；

●材質：接液部(bu)分1Cr18Ni9Ti防爆殼ZL102油漆噴涂；

●連接(jie)法(fa)蘭：采(cai)用化工(gong)部HG20592~20635,-97；

●法蘭(lan)標準：PN按所選壓力等級。

TT-UQK-01DN80

TT-UQK-02DN80

TT-UQK-03DN80(用(yong)戶自配大小頭法蘭)

TT-UQK-04DN40

●出(chu)線口：M20x1.5(內(nei)螺紋)

●防爆(bao)標志： 隔爆(bao)型(xing)：ExdIIBT4    本安(an)型(xing)：ExibIICT4

產品選型

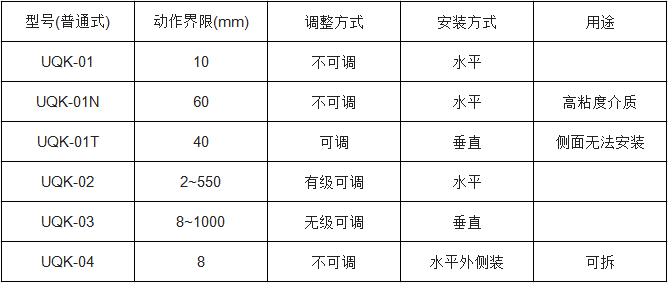

1、型號規格

2、使用須知

●安裝時(shi)注意螺栓(shuan)孔(kong)方位，且用戶配凹面(mian)法蘭。

●接線(xian)(xian)應采用外徑10mm五(wu)芯(xin)橡(xiang)皮(pi)套軟線(xian)(xian)或(huo)橡(xiang)皮(pi)電纜,其中一(yi)芯(xin)為內接地線(xian)(xian)。另四芯(xin)供一(yi)對常開常閉(bi)觸點(dian)連線(xian)(xian)。所有(you)接線(xian)(xian)端子均(jun)應接觸良好，出線(xian)(xian)螺帽，要妥善壓(ya)緊，以防引線(xian)(xian)松脫。

●各防爆結合(he)面，不準有劃(hua)痕，碰傷，并不可(ke)涂(tu)油(you)漆，但允許涂(tu)少量潤滑(hua)油(you)或防銹油(you)脂。

●操作時應(ying)嚴(yan)格遵守(shou)防(fang)爆(bao)電氣設備使用規程,確保安全。

●被測介質液面的波動頻率(lv)不(bu)能太(tai)大和不(bu)應含(han)有導磁雜質。

3、訂(ding)(ding)貨須知(zhi)(訂(ding)(ding)貨時請提供下列數(shu)據)

●控(kong)制器(qi)型號規格；

●工作壓力；

●工作溫度；

●防爆要求；

●需配儲罐(guan)上的凹面法蘭請在(zai)訂貨(huo)時注明。
