一、精巧型壓力變送(song)器概述
精巧型壓(ya)力(li)變(bian)送(song)器是被(bei)測介(jie)質的(de)(de)壓(ya)力(li)直接作用(yong)于傳(chuan)感(gan)器的(de)(de)膜片上（不銹鋼(gang)或陶瓷(ci)），使膜片產生與介(jie)質壓(ya)力(li)成正比的(de)(de)微(wei)位移，使傳(chuan)感(gan)器的(de)(de)電阻(zu)值發生變(bian)化，和用(yong)電子(zi)線路(lu)檢測這(zhe)一(yi)(yi)變(bian)化，并轉換(huan)輸出(chu)一(yi)(yi)個(ge)對(dui)應于這(zhe)一(yi)(yi)壓(ya)力(li)的(de)(de)標(biao)準測量信號(hao)。
二、精巧型壓力變(bian)送器性能指標
1、測量范圍(wei)：-100kPa…0kPa～10kPa…40MPa
2、過(guo)壓：≤1.5 倍滿(man)量程壓力(li)或 110MPa(取*小值)
3、精度：±0.5％FS；±1.0％FS
4、工作溫(wen)度：-10℃～60℃
5、供電電源：11V～28VDC
6、輸出信(xin)號：4mA～20mA DC(兩線制)；0/1V～5V DC（三線制，隔爆(bao)型(xing)）
7、外(wai)殼防護：接插件(jian)型(xing) IP65；電纜(lan)型(xing) IP68
三、精巧型壓力變送器外形及安裝
1、外形(xing)尺寸

2、安裝
（1）變送器安裝前應注意：
安裝地點的壓力是否(fou)會超過變送器的量(liang)程；
所測液體是否與變送器(qi)的結構材料相兼容；
所測液體是否會堵(du)塞變(bian)送器的引(yin)壓(ya)孔。
（2）安(an)裝方法(fa)
變送(song)器的安(an)裝(zhuang)方(fang)向(xiang)(xiang)(xiang)為垂直向(xiang)(xiang)(xiang)下(xia)安(an)裝(zhuang)。 一般情況(kuang)下(xia)，變送(song)器應向(xiang)(xiang)(xiang)上垂直于水平方(fang)向(xiang)(xiang)(xiang)安(an)裝(zhuang)。若受(shou)環境條(tiao)件限制，允許變送(song)器*大傾斜至與水平方(fang)向(xiang)(xiang)(xiang)成(cheng)30°角安(an)裝(zhuang)。

四、電氣連接

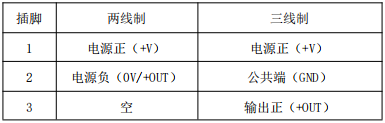

接線方法：
（1）如(ru)果變送(song)器(qi)的(de)插(cha)(cha)頭(tou)(tou)已經連(lian)(lian)接在變送(song)器(qi)本(ben)體(ti)(ti)上，若(ruo)需拿下插(cha)(cha)頭(tou)(tou)， 請用小(xiao)螺(luo)絲刀擰松插(cha)(cha)頭(tou)(tou)頂部中心(xin)螺(luo)釘，即可將(jiang)插(cha)(cha)頭(tou)(tou)從(cong)變送(song)器(qi)本(ben) 體(ti)(ti)上的(de)插(cha)(cha)座里拔出來(lai)。若(ruo)想把插(cha)(cha)頭(tou)(tou)與(yu)變送(song)器(qi)本(ben)體(ti)(ti)相連(lian)(lian)接，請按(an) 相反順序操作。（注意(yi)：變送(song)器(qi)本(ben)體(ti)(ti)的(de)插(cha)(cha)座請用戶不要輕易擰下，更不能(neng)隨(sui)便 調節變送(song)器(qi)里的(de)電位(wei)器(qi)，以免影(ying)響使用。）
（2）若想拆開插(cha)(cha)頭(tou)，以便連(lian)接導線(xian)，請首先抽(chou)掉插(cha)(cha)頭(tou)頂部中心(xin)螺釘，用(yong)小型一字(zi)螺絲(si)刀(dao)插(cha)(cha)入插(cha)(cha)頭(tou)底(di)部標有“lift”的一角(jiao)稍用(yong)力(li)向 外(wai)撬，插(cha)(cha)頭(tou)芯即可和插(cha)(cha)頭(tou)外(wai)殼分離。
（3）請選用Φ4.5～Φ7mm 外(wai)徑的(de)屏蔽電(dian)纜，把電(dian)纜線(xian)穿過插頭外(wai)殼 上的(de)電(dian)纜孔，將(jiang)相應的(de)電(dian)纜 線(xian)連接到(dao)插頭芯的(de)接線(xian)端(duan)子(zi)上，接線(xian)端(duan)子(zi)旁標有(you)明(ming)顯(xian)的(de)編(bian)號(hao)。（注意接線(xian)可靠，避免線(xian)間出現短(duan)路(lu)。）
（4） 把(ba)電纜線(xian)稍(shao)抽緊(jin)，將插頭(tou)芯推進插頭(tou)外(wai)殼（可以聽到(dao)“咔(ka)嗒(da)” 一聲(sheng)），用手擰緊(jin)外(wai)殼上電纜緊(jin)固螺(luo)母，即完成接線(xian)。
（5）若需拆(chai)開插(cha)(cha)頭(tou)(tou)，以便拆(chai)掉導線(xian)(xian)，請首先用手擰(ning)松(song)插(cha)(cha)頭(tou)(tou)外(wai)殼上(shang)的(de) 電纜(lan)緊固螺(luo)母，使導線(xian)(xian)沒有(you)被(bei)擠緊，然后按(an)第（2）項操(cao)作取(qu)(qu)出插(cha)(cha)頭(tou)(tou)芯，用小螺(luo)絲刀(dao)把線(xian)(xian)從接線(xian)(xian)端子上(shang)取(qu)(qu)下，抽出電纜(lan)線(xian)(xian)，再 安裝好插(cha)(cha)頭(tou)(tou)芯及插(cha)(cha)頭(tou)(tou)與(yu)插(cha)(cha)座的(de)連接。（注意：插(cha)(cha)頭(tou)(tou)重新安裝于插(cha)(cha)座時，應將插(cha)(cha)頭(tou)(tou)上(shang)的(de)矩(ju)形(xing)橡膠(jiao)圈恢復 到卸(xie)下前(qian)的(de)狀態，以確保變送(song)器(qi)的(de)防護等級(ji)。）返回
