一.產品概述

德爾塔巴流量(liang)計是勻速管流量(liang)計的(de)一種，屬于是運用差壓(ya)式的(de)工作原理，插(cha)入式的(de)安(an)裝方法設計

而成的(de)一種流量傳(chuan)感器。德爾塔巴流量計通(tong)過兩(liang)排(pai)引(yin)壓孔將管道(dao)從上到(dao)下（從左到(dao)右）的(de)不同壓力（流速）

平均后(hou)形成了(le)差壓，進而(er)可(ke)以計算出質量(liang)流量(liang)或體積流量(liang)。

德爾塔巴流(liu)量計是眾多巴類(lei)流(liu)量計的一種，根據測量管的形狀、材質(zhi)與開孔(kong)取壓方式的不同，我公司主要

生(sheng)產阿牛巴流(liu)量傳感(gan)器(qi)、威(wei)力巴流(liu)量傳感(gan)器(qi)與德爾塔巴流(liu)量傳感(gan)器(qi)。

二、產品(pin)適用范圍：

1、 公稱(cheng)直徑：25mm≤DN≤6000mm；

2、 公(gong)稱(cheng)壓力(li)：PN≤25MPa；

3、 介質溫度：t≤650℃；

4、 精度等(deng)級(ji)：0.5級(ji)，1級(ji)，1.5級(ji)。

三、結構形式(shi)：

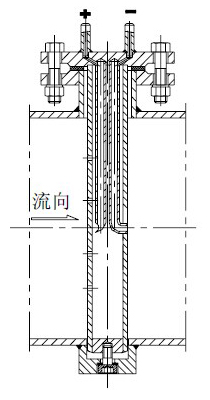

德爾(er)塔巴流量(liang)計(ji)是檢測(ce)桿、取壓(ya)口組成，它橫穿管道內部與管軸(zhou)垂直，該傳感(gan)器通過(guo)探頭（或探針）取壓(ya)，

探頭前后有兩排不均勻分布的若干個引壓孔(kong)（取(qu)壓管(guan)直(zhi)徑約ф20，取(qu)壓孔(kong)低(di)壓孔(kong)徑ф8）。在檢測(ce)桿迎(ying)流(liu)面上

設(she)有多個總(zong)壓檢測孔，在檢測桿背(bei)流面上設(she)有多個靜壓檢測孔，分別由總(zong)壓導(dao)壓管和靜壓導(dao)壓管引出，根據(ju)

總壓與靜壓的差壓值，計(ji)算流經管道流量。

四、德爾(er)塔巴流量計與威力巴流量的比較：

    德爾塔巴流(liu)量計和威力巴流(liu)量計都是(shi)基于皮托管(guan)測速原理(li)上(shang)發展起來的，它是(shi)通過管(guan)道的平均流(liu)速及管(guan)道的

有效(xiao)截面(mian)積(ji)的乘積(ji)來確定(ding)流量的。

1、探頭截面(mian)形(xing)狀：威力巴為子彈頭形(xing)，德爾塔(ta)巴為類(lei)菱形(xing)，菱形(xing)截流能(neng)使高壓、低壓區的分界更明顯。

2、探(tan)頭桿取壓(ya)(ya)孔的(de)位置(zhi)：威力巴(ba)(ba)的(de)全壓(ya)(ya)孔在桿前端，靜壓(ya)(ya)孔在桿兩側壁(bi)；德(de)爾(er)塔巴(ba)(ba)流量(liang)計(ji)的(de)全壓(ya)(ya)孔也(ye)在桿前端，但靜壓(ya)(ya)孔卻在桿的(de)后端，測量(liang)背壓(ya)(ya)力（負(fu)壓(ya)(ya)）。因此，在相(xiang)同管(guan)徑和(he)流速條件下，德(de)爾(er)塔巴(ba)(ba)探(tan)頭產生(sheng)的(de)差壓(ya)(ya)較(jiao)

威力巴探頭的要大一些，約大20%～40%。這是德爾塔巴流量計的顯著優點。

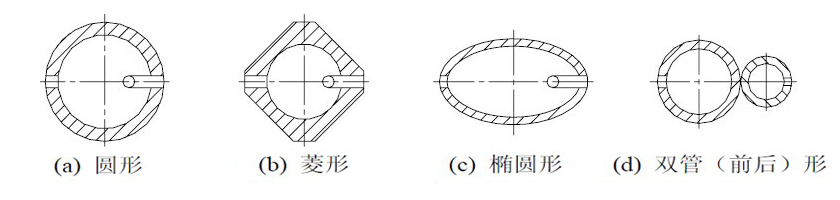

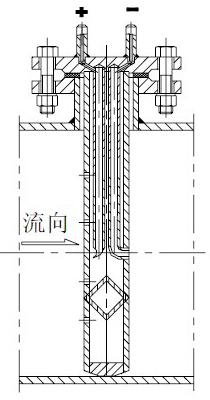

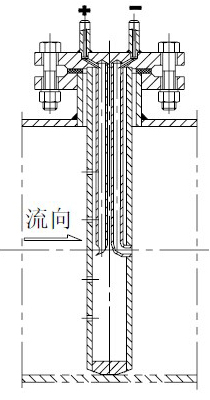

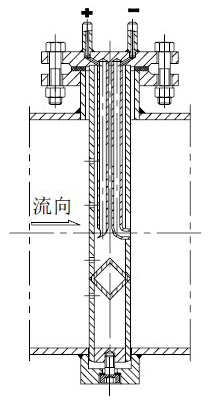

五、均速管流量計測量桿截面圖：

六、德爾塔巴流量計的類型：

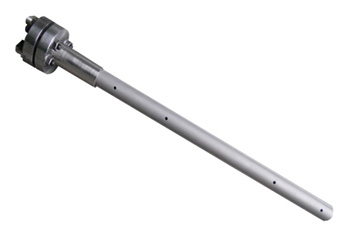

德爾(er)塔巴流量傳感器

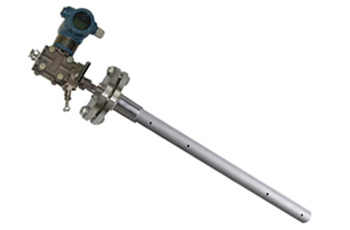

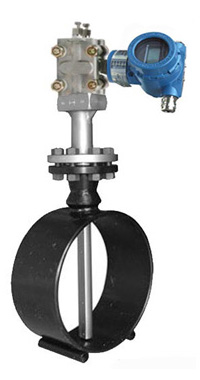

一(yi)體式德爾塔巴流(liu)量計

管段式德(de)爾(er)塔巴流量計(ji)

七.均速管流量計安裝示意圖：

圓(yuan)形單端固定

圓(yuan)形雙端固定

菱形單端固定

菱(ling)形雙端固定

注意事項

圖例

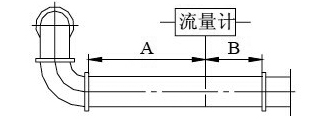

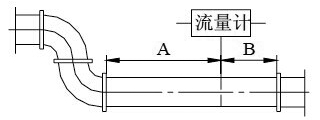

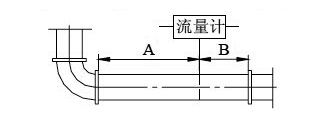

1.流量(liang)計上游有90°彎頭  保證流量計的前直管段(duan)(duan)A≥7D，后(hou)直管段(duan)(duan)B≥3D

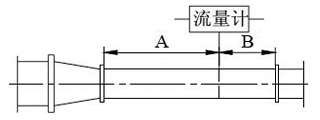

2.擴管(guan)的安裝： 保證流量計的前(qian)直管段A≥8D，后直管段B&;ge;3D

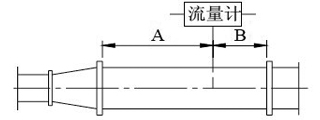

3.縮管(guan)的安裝： 保證流量計的(de)前(qian)直管段(duan)A≥8D，后直管段(duan)B≥3D

4.流量計上游同一(yi)平面有兩(liang)個(ge)90°彎頭： 保證(zheng)流量(liang)計的前直(zhi)(zhi)管段A≥9D，后(hou)直(zhi)(zhi)管段B≥3D

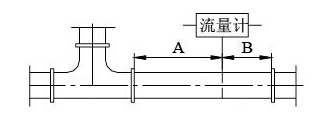

5.流量計上(shang)游不同(tong)平面有(you)兩個90°彎(wan)頭： 保證流量計的前直(zhi)管段A≥19D，后直(zhi)管段B≥4D

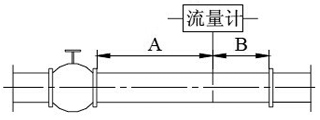

6.流量(liang)計有閥(fa)門(men) 保證流量計的前直管段(duan)A≥24D，后(hou)直管段(duan)B≥4D

八、德爾塔巴流量計選型表：

均速(su)管流量計

類型

ANB

阿(a)牛(niu)巴流量傳感(gan)器(qi)

HLV

威力巴流量傳感器(qi)

DF

德(de)爾(er)塔巴流量(liang)傳感器

測量介質

Q

氣體

Z

蒸汽

Y

液體

流體溫度

2

＜200℃

5

＜500℃

流體壓(ya)力

1

≤1.6MPA

2

≤4.0MPA

3

≤6.3MPA

4

≤10.0MPA

5

≤25.0MPA

測(ce)量桿結構

A

圓形單端固定

B

圓形(xing)雙端固定

C

菱型單端固定

D

菱型雙端固(gu)定

E

橢圓形(xing)單端固定

F

雙桿形單(dan)端固定(ding)

連接方式(shi)

L

螺紋

D

法蘭

口徑

圓(yuan)管DN口口口mm、方管口口*口口mm

附加選項(xiang)

F

帶可拆卸安裝球(qiu)閥

J

帶截止閥

L

帶冷(leng)凝(ning)管

S

帶三(san)閥組

CB

差(cha)壓(ya)變送(song)器

XJ

流量積算儀

BC

溫(wen)壓補償帶溫(wen)度與壓力(li)傳感器
