一、儀表(biao)概述：

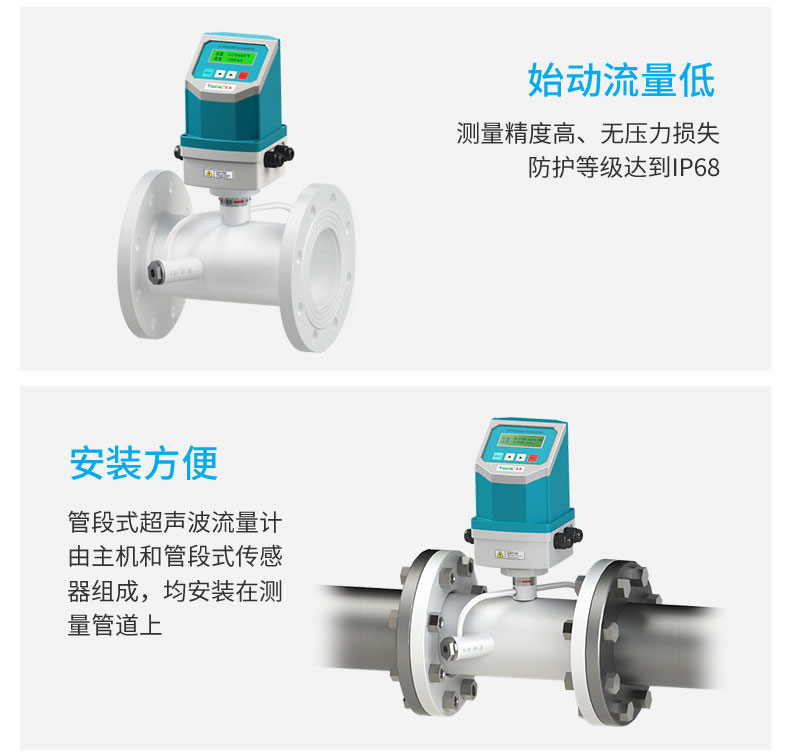

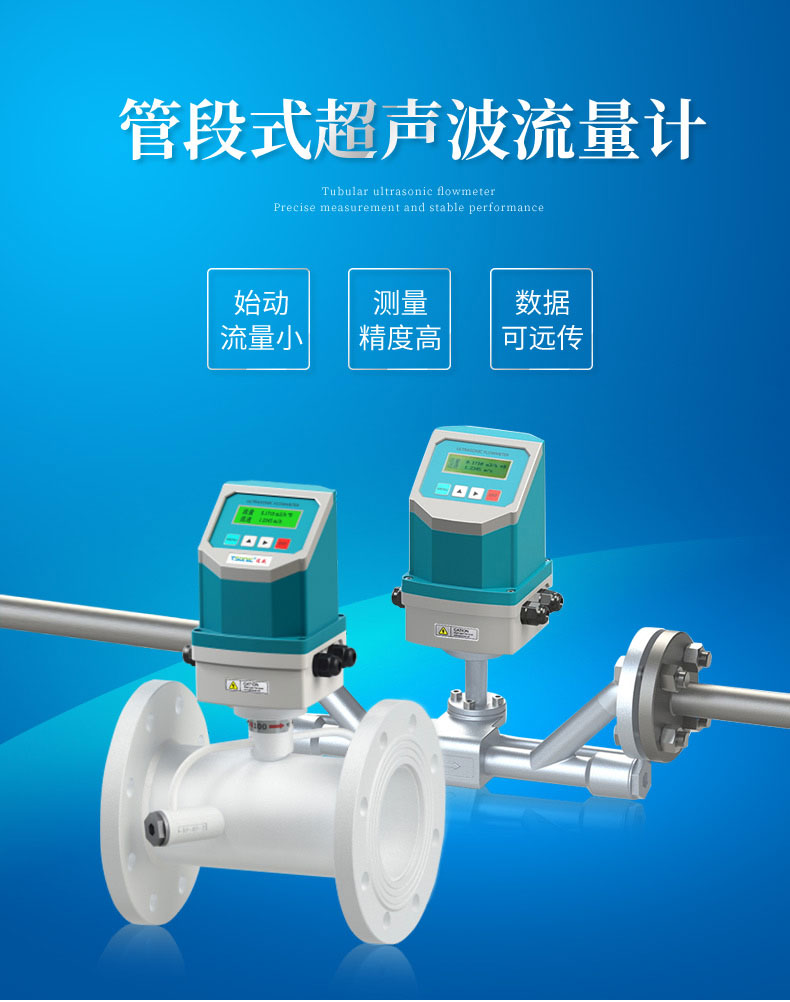

 智能(neng)超聲波(bo)流(liu)(liu)量計(ji)(ji)是引(yin)進**的流(liu)(liu)量測(ce)量技術與低成本的便送(song)器封裝于一體(ti)，可直接(jie)安(an)裝在測(ce)量點上。管段一體(ti)式(shi)超聲波(bo)流(liu)(liu)量計(ji)(ji)的流(liu)(liu)量無(wu)(wu)運動部件，無(wu)(wu)須日常(chang)維護(hu)，儀表上的微處(chu)理(li)器提供*的數字(zi)化(hua)信號編碼和(he)互相關(guan)檢測(ce)程序，可以提供長(chang)期(qi)無(wu)(wu)飄移測(ce)量。可測(ce)流(liu)(liu)體(ti)為幾乎所有的清潔均勻液體(ti)。

二、測(ce)量(liang)原理：

智能超聲(sheng)波流(liu)(liu)(liu)量(liang)計基(ji)本原理及類型(xing)超聲(sheng)波在(zai)流(liu)(liu)(liu)動的(de)(de)(de)(de)流(liu)(liu)(liu)體(ti)中傳播時就載(zai)上流(liu)(liu)(liu)體(ti)流(liu)(liu)(liu)速的(de)(de)(de)(de)信息。因此通過接收到的(de)(de)(de)(de)超聲(sheng)波就可以檢(jian)測(ce)出流(liu)(liu)(liu)體(ti)的(de)(de)(de)(de)流(liu)(liu)(liu)速，從而(er)換算成流(liu)(liu)(liu)量(liang)。根據檢(jian)測(ce)的(de)(de)(de)(de)方式，可分為傳播速度差法、多普勒法、波束偏移法、噪(zao)聲(sheng)法及相(xiang)關法等不同類型(xing)的(de)(de)(de)(de)超聲(sheng)波流(liu)(liu)(liu)量(liang)計。起聲(sheng)波流(liu)(liu)(liu)量(liang)計是(shi)近(jin)十幾年來隨著(zhu)集(ji)成電路技術迅速發展才(cai)開始(shi)應(ying)用的(de)(de)(de)(de)一種。

三(san)、適用(yong)場合：

超聲波流量計(ji)其功能強大、運算速(su)度快、抗(kang)干擾能力強，周期采(cai)樣次(ci)數高達128次(ci)，**應用于工業現場中的各種(zhong)液體流量的在線計(ji)量。其**用于自(zi)來水(shui)、污(wu)水(shui)處理(li)、供熱系(xi)統(tong)、石化、電廠(chang)(chang)、礦山、造紙、鋼(gang)廠(chang)(chang)、空調計(ji)費等行業。

四(si)、性能(neng)特點：

1、 高可(ke)靠性，高性能，適用性好，全中文(wen)顯示。

2、日、月、年(nian)(nian)流量累積功能，可記錄前(qian)(qian)64個運行天、前(qian)(qian)64個運行月、前(qian)(qian)5個運行年(nian)(nian)的(de)累積流量。

3、上(shang)、斷(duan)電管理功能，可記錄前64次上(shang)、斷(duan)電時間(jian)及流量，可進行人工或自動補償減少(shao)流量損失。

4、有效(xiao)地克(ke)服(fu)管(guan)壁對(dui)超(chao)聲波信號(hao)(hao)的(de)(de)衰減和粗糙(cao)的(de)(de)管(guan)道內(nei)表面對(dui)超(chao)聲波信號(hao)(hao)的(de)(de)散(san)射，從(cong)面減少(shao)超(chao)聲波信號(hao)(hao)的(de)(de)能量(liang)消耗。

5、提高了流(liu)量(liang)測量(liang)的準確(que)度(du)，特(te)別適合(he)管道的流(liu)量(liang)測量(liang)。

6、獨特的帶壓拆卸、不影(ying)響正常(chang)生產，隨(sui)時完成在(zai)線更換與(yu)檢修。

五、技(ji)術(shu)指標：

1、測量精度(du)：優于1% ；

2、重(zhong) 復 性：優于0.2% ；

3、測量周期：500ms（每秒2次(ci)） ；

4、工(gong)作電源(yuan)：24VDC或220VAC（可選）；

5、功 耗：工作電(dian)源50mA ；

6、流(liu)速范圍：0～32m/s（流(liu)速分辨(bian)率(lv)0.001m/s） ；

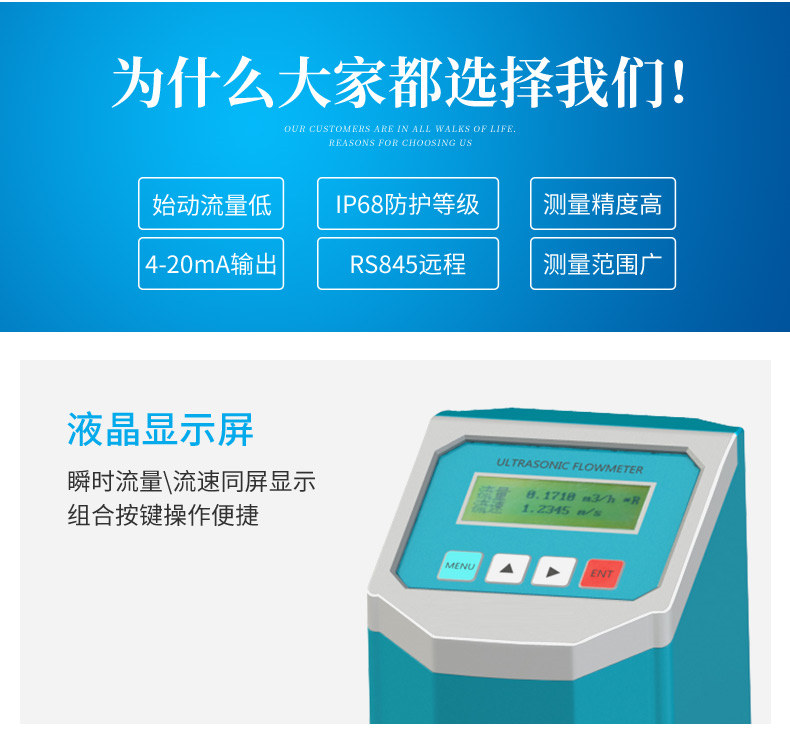

7、顯 示：本地2×10漢字(zi)型背(bei)光顯示器(qi)可顯示：正、負累積量(liang)、瞬時流量(liang)、流速、累計工(gong)作(zuo)實間、日期、工(gong)作(zuo)狀態錯誤代碼、超聲波(bo)信號強度(du)與質量(liang)等；

8、操 作：16鍵輕觸鍵盤 ；

9、信號輸(shu)入：3路4-20mA模擬輸(shu)入可選（精度0.1%）

2路三線制PT100電阻信號(hao)輸入(ru)可選 ；

10、信(xin)號輸出(chu)：隔離RS485輸出(chu)可選（MODBUS協議(yi)，FUJI擴展(zhan)協議(yi)，并兼(jian)容國內其(qi)它廠家(jia)同類產品的(de)通訊(xun)協議(yi)），2路(lu)(lu)隔離型可編輯OCT輸出(chu)可選（其(qi)中一路(lu)(lu)脈(mo)沖寬度在(zai)6毫(hao)秒-1秒之間可設定，出(chu)廠默認值200毫(hao)秒），可擴展(zhan)1～3路(lu)(lu)4-20mA輸出(chu)可選（無源）；

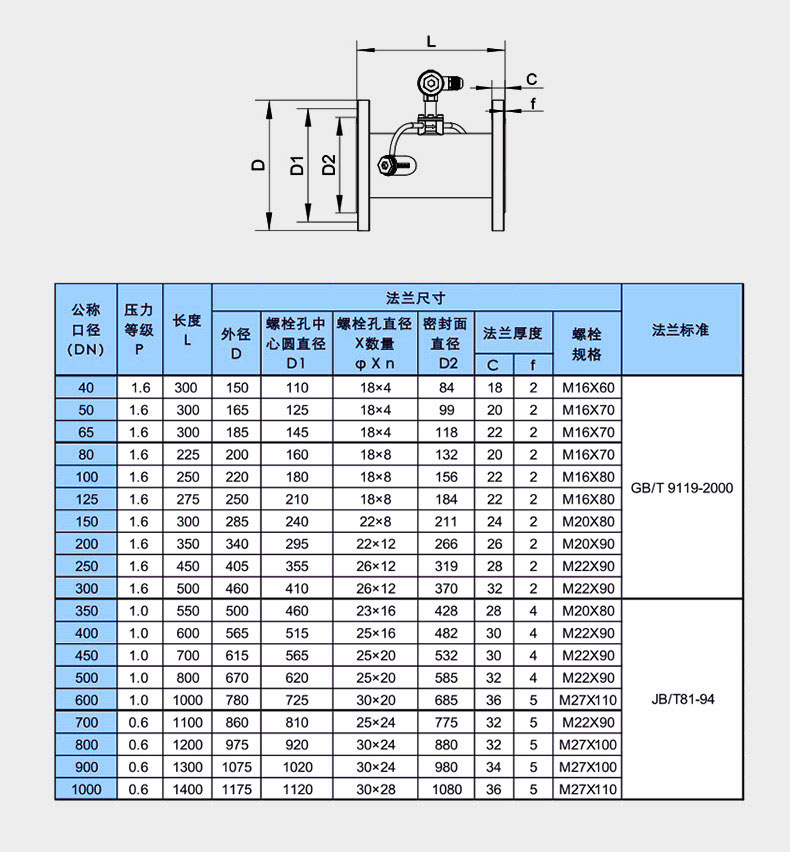

11、連接方式(shi)：法蘭式(shi)/活接式(shi)（衛(wei)生型）可選； ;

12、其他功(gong)能(neng)：可通過(guo)傳送來的代(dai)碼文件(jian)實現軟(ruan)件(jian)升級；

可(ke)(ke)記錄(lu)前(qian)(qian)64天、前(qian)(qian)32個月、前(qian)(qian)兩年累計(ji)流(liu)量和(he)工(gong)作狀態(tai)，可(ke)(ke)記錄(lu)前(qian)(qian)16次以(yi)上、斷電(dian)時(shi)間(jian)和(he)流(liu)量，并可(ke)(ke)實自動(dong)或手(shou)動(dong)流(liu)量補加(jia)。可(ke)(ke)編程內置定量控(kong)制(zhi)器，可(ke)(ke)以(yi)使用外部輸入信號或者NODBUS指(zhi)令啟動(dong)；

13、斷電(dian)保護(hu)：斷電(dian)10萬(wan)小時數據(ju)不丟失；

14、介質溫度：-40℃～160℃；

15、防護等級：IP65；

16、電(dian)氣(qi)接口：M20×1.5。

六、信號強度：

信號強度是(shi)指(zhi)接收到(dao)的(de)(de)經過放大的(de)(de)超聲波(bo)信號的(de)(de)幅度，用3位數表示：[000] 是(shi)指(zhi)未檢測到(dao)任何(he)的(de)(de)信號；[999] 是(shi)指(zhi)接收到(dao)的(de)(de)信號zui大。

盡管信(xin)號在500-999之間流(liu)量計都(dou)能(neng)工作(zuo)，但是較強的信(xin)號強度就能(neng)得(de)到(dao)好的測量結果，所以(yi)使用者應當(dang)將傳感器接(jie)收到(dao)的信(xin)號調整(zheng)到(dao)zui大。

建議按下列方式(shi)操作(zuo)來(lai)得到較大的(de)信號強度(du)：

1、如果測得流量數(shu)值(zhi)不(bu)穩(wen)定、信號強度(du)低于700時，重新選擇較好的測量位(wei)置。

2、仔細地打(da)磨管(guan)道的外表面(mian)，稍微多(duo)加一(yi)些耦(ou)合劑。

3、輕微調整傳感(gan)器(qi)的相對位置同時觀察流(liu)量計(ji)的接收(shou)信(xin)號強度，停在信(xin)號zui大的位置，同時也要(yao)檢查傳感(gan)器(qi)之間的距離是否滿足M25窗口的顯(xian)示要(yao)求(qiu)。

信(xin)號質量(liang)（信(xin)號良度(du)）：

流量計的信號(hao)質量是(shi)用Q值來表示的。Q值大意(yi)味著較高的信噪比(bi)（縮寫SNR），當然測(ce)量的數(shu)據也(ye)比(bi)較準確，Q值應該在600-900范(fan)圍之間(jian)，越高越好(hao)。

七、使用說明：

1、零流量檢查

當(dang)管道液體靜止，周圍無(wu)強磁(ci)場(chang)干擾(rao)、無(wu)強烈(lie)震動(dong)(dong)情(qing)況下(xia)，表頭(tou)顯(xian)示為零(ling)，此時(shi)自(zi)動(dong)(dong)設置零(ling)點，消除零(ling)點飄移，運行時(shi)須做小(xiao)信號切除，通常(chang)可流量小(xiao)于滿程流量5%，自(zi)動(dong)(dong)切除。同時(shi)零(ling)點也可菜單進行調整。

2、儀表(biao)面板鍵盤操作

啟動儀(yi)表運(yun)行(xing)前(qian)，首先要(yao)對參數進(jin)行(xing)有效(xiao)設置，例如，使用單位制、安裝方式(shi)、管(guan)(guan)道直徑(jing)、管(guan)(guan)道壁厚(hou)、管(guan)(guan)道材料(liao)、管(guan)(guan)道粗(cu)糙度、流體(ti)類(lei)型、兩探頭間距(ju)、流速(su)(su)單位、zui小(xiao)速(su)(su)度、zui大速(su)(su)度等(deng)。所(suo)有參數輸入正確，儀(yi)表方可正確顯(xian)示(shi)實際流量值

3、流量計定期(qi)校驗

保證流量(liang)計準(zhun)確度(du)，我們進(jin)行定期校驗，通常我們采用更高(gao)精度(du)便(bian)(bian)攜式流量(liang)計進(jin)行直接對(dui)比，利(li)用所測數(shu)據進(jin)行計算：誤(wu)差=測量(liang)值-標準(zhun)值/標準(zhun)值，利(li)用計算相對(dui)誤(wu)差，修正系數(shu)，使(shi)測量(liang)誤(wu)差滿(man)(man)足±2%誤(wu)差，即(ji)可(ke)滿(man)(man)足計量(liang)要求(qiu)。該操(cao)作簡單方便(bian)(bian)，可(ke)有效提高(gao)計量(liang)準(zhun)確度(du)。

八、如何正(zheng)確安裝：

超聲(sheng)波(bo)流量計(ji)安(an)裝距離什么樣(yang)才是zui合適的，還有怎樣(yang)對超聲(sheng)波(bo)流量計(ji)探頭(tou)位置進行確定，都將(jiang)會(hui)影(ying)響其(qi)今后(hou)的使用,具(ju)體(ti)介紹(shao)如(ru)下：

1、將管道參數輸入(ru)儀(yi)表，選擇(ze)探頭安裝方(fang)式(shi)，得出安裝距(ju)離。

2、V法安裝：先確定一個點，按安裝距離(li)在(zai)水(shui)平(ping)位(wei)置量出(chu)另一個點。

3、超聲(sheng)波流(liu)量(liang)計在水平(ping)管(guan)道(dao)上(shang)，一般應選(xuan)擇管(guan)道(dao)的中部(bu)，避開(kai)頂部(bu)和底部(bu)。
