一、儀(yi)表(biao)概述：

外夾式超(chao)聲波(bo)(bo)流(liu)量(liang)計是(shi)采(cai)用進(jin)口集成(cheng)電路貼裝而成(cheng)，電路全部完成(cheng)數字(zi)化、集成(cheng)化，提(ti)高測量(liang)精度、測量(liang)穩定(ding)性(xing)、大(da)大(da)減少了故(gu)障維護，是(shi)目前國內**技術、性(xing)能zui穩定(ding)、安裝zui方便的(de)一款低功耗流(liu)量(liang)測量(liang)儀表，根據多年的(de)經驗總結，以及產品的(de)不斷更(geng)新換代(dai)，目前新版(ban)本的(de)超(chao)聲波(bo)(bo)流(liu)量(liang)計其(qi)功能強(qiang)大(da)、運算速度快(kuai)、抗干(gan)擾能力(li)強(qiang)，周期(qi)采(cai)樣次(ci)(ci)數高達128次(ci)(ci)，**應用于工業現場(chang)中的(de)各種液體流(liu)量(liang)的(de)在(zai)線計量(liang)。

二、測(ce)量原理：

外(wai)夾式超(chao)(chao)聲波(bo)流(liu)量計利用(yong)了低電(dian)壓、多(duo)脈沖時(shi)差原理，采(cai)用(yong)高精度和(he)超(chao)(chao)穩定的雙(shuang)平衡(heng)信號差分發射、差分接收(shou)數字檢(jian)測技術來測量順流(liu)和(he)逆流(liu)方向(xiang)的聲波(bo)傳輸時(shi)間(jian)，根據(ju)時(shi)差計算(suan)出流(liu)速。

當超聲(sheng)波波束在液(ye)(ye)體中傳(chuan)播時，液(ye)(ye)體的(de)流動將使傳(chuan)播時間產(chan)生(sheng)微小變化，其(qi)傳(chuan)播時間的(de)變化正比(bi)于液(ye)(ye)體的(de)流速，零(ling)流量時，兩個(ge)傳(chuan)感(gan)器發射和接受(shou)聲(sheng)波所(suo)需的(de)時間完全相同（*可實際測量零(ling)流量的(de)技術）；介質流動時，逆流方(fang)向的(de)聲(sheng)波傳(chuan)輸時間大于水流方(fang)向的(de)聲(sheng)波傳(chuan)輸時間。

三、適用(yong)場合：

超聲波流量計(ji)其(qi)功(gong)能(neng)強大、運算速度(du)快、抗干擾能(neng)力強，周期采樣次數(shu)高達128次，**應用于工業現(xian)場中(zhong)的各種液體流量的在(zai)線(xian)計(ji)量。其(qi)**用于自來(lai)水(shui)、污水(shui)處理、供熱系統(tong)、石化、電廠、礦山、造(zao)紙、鋼廠、空(kong)調計(ji)費(fei)等行業。

四、性能特點(dian)：

1、高精度測量

線性(xing)度(du)(du)優(you)于0.5%，重復性(xing)精(jing)(jing)度(du)(du)優(you)于0.2%，測量(liang)精(jing)(jing)度(du)(du)優(you)于±1%；

2、測量范圍大

選用不同型(xing)號的傳感(gan)器 ， 可實(shi)現口(kou)徑(jing) DN15 ～ DN6000mm 管道流(liu)量的測量；

3、支持中(zhong)英文(wen)菜(cai)單

不同版本的流量計,可支持(chi)中(zhong)文或英文菜單,方便快捷(jie)；

4、可靠性高

采用低電(dian)壓、多脈沖發射(she)電(dian)路，測量精度、使用壽命(ming)及可(ke)靠性大幅(fu)提高

5、抗(kang)干擾能力強(qiang)；

采用雙平衡信號(hao)差分(fen)發射、接收電(dian)路(lu)，有效抵(di)御(yu)變頻(pin)器，電(dian)視(shi)塔、高壓線等強干(gan)擾(rao)源；

6、強大的(de)記憶功能

自(zi)(zi)動記(ji)憶前(qian)(qian)64日、前(qian)(qian)64月、前(qian)(qian)5年的累計(ji)流(liu)量(liang)，自(zi)(zi)動記(ji)憶前(qian)(qian)64次來電(dian)(dian)和(he)(he)斷電(dian)(dian)時間和(he)(he)流(liu)量(liang)，自(zi)(zi)動記(ji)憶前(qian)(qian)64日流(liu)量(liang)計(ji)的工作狀(zhuang)態是否正常。

五、技術指(zhi)標：

1、測(ce)量液體： 水，海水，堿(jian)等單*體，濁度小于10000ppm，粒徑(jing)小于1mm；

2、管(guan)道材(cai)料： 鋼，鑄鐵，PVC管(guan)材(cai)等超聲波(bo)可(ke)穿透(tou)的滿管(guan)，質地致密，無嚴重(zhong)腐蝕結(jie)垢(gou)，允許薄(bo)層質密襯里；

3、管襯材料： 橡膠，環氧瀝青，玻(bo)璃鋼，砂漿(jiang)等，或(huo)無(wu)襯里；

4、管徑范圍： DN15mm~6000mm，插入式傳感器適用管經(jing)DN25mm~6000mm；

5、流速范圍： -32m/s~0~+32m/s,雙向流；

6、準(zhun) 確(que) 度： ±1.0%顯示值（標準(zhun)條(tiao)件下）。配置(zhi)插入式傳(chuan)感器(qi)準(zhun)確(que)度可達(da)0.5%；

7、線 性 度： 0.5%；

 8、信號(hao)輸出(chu)： 4-20mA或0-20mA     RS-485；

9、傳 感 器(qi)： 分為外(wai)夾式(shi)和(he)插入式(shi)。標準配(pei)置為外(wai)夾式(shi)。插入式(shi)傳感器(qi)zui高(gao)工作壓力3MPa；

10、直管(guan)段長： 上(shang)游>10D，下游>5D 距泵(beng)出口>30D（D:管(guan)徑）；

11、顯示(shi)方式： 2*20字(zi)符(fu)液晶顯示(shi)，帶LED背光；

12、防護等級： IP65；

13、防爆等(deng)級(ji)： ExdⅡBT4；

14、電    源： AC220V、DC8~36V或AC7~30V；

15、環境溫/濕(shi)度： 主機-20℃~+80℃;傳感器-20℃~+80℃或-20℃~+160℃可選，傳感器可浸(jin)水(shui)工(gong)作，水(shui)深小于2m。

六、傳感(gan)器的安裝步驟：

1、選(xuan)擇有足夠直管段(duan)長度位(wei)置，是新管道(dao)、無銹蝕、易于操作的地方。

2、清除管(guan)道(dao)上的雜物(wu)和(he)銹蝕(shi)，使(shi)用角(jiao)磨砂(sha)輪機(ji)打掉銹蝕(shi)。

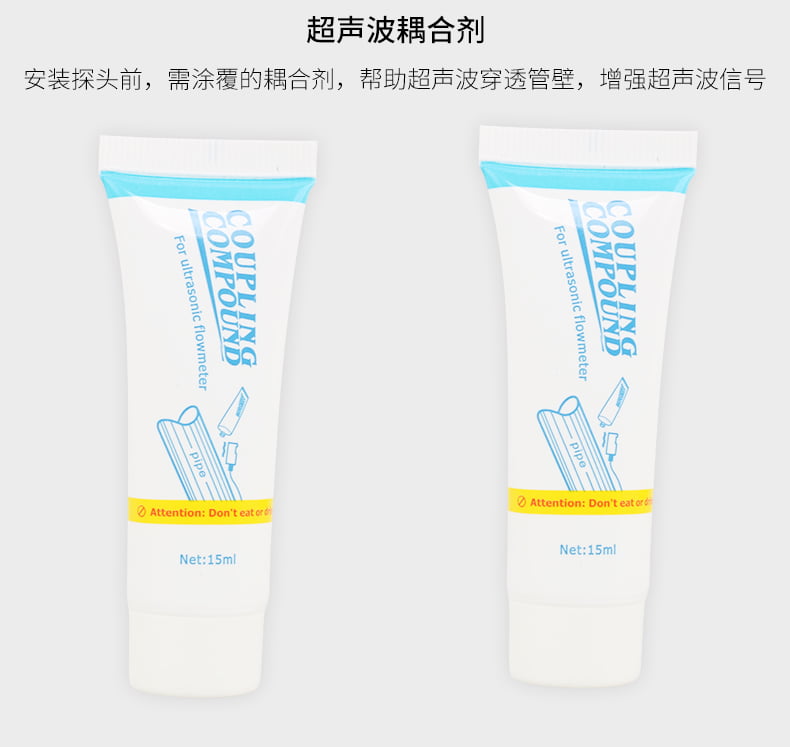

 3、在(zai)傳感器(qi)的發(fa)射(she)面上涂(tu)上足夠多的耦(ou)合(he)劑（如：黃油、凡士林等），涂(tu)耦(ou)4、合(he)劑的目的是排除傳感器(qi)發(fa)射(she)面與管道外表面之間的空(kong)氣。

5、特別提(ti)醒：應避(bi)免沙(sha)粒(li)和(he)雜物進入(ru)這中間。

6、水平方向的管(guan)(guan)道(dao)內壁上部有可(ke)能殘存著(zhu)一些氣泡，在(zai)這(zhe)樣的管(guan)(guan)道(dao)上安裝時應(ying)選擇在(zai)與管(guan)(guan)道(dao)的側面(mian)垂(chui)直相(xiang)切的面(mian)上。

七、檢查安裝：

使用者在安裝好傳感器后要對下列項目進行檢查(cha)：收信號(hao)強度(du)(du)、信號(hao)良(liang)度(du)(du)Q值、時差、估(gu)測(ce)的液體(ti)聲速、信號(hao)傳輸時間比等。只(zhi)有這樣(yang)流量(liang)計(ji)才能穩定運行、測(ce)量(liang)準確(que)。

八、信號強度(du)：

信號強度(du)是(shi)指接收(shou)到的(de)經過(guo)放(fang)大的(de)超聲波信號的(de)幅度(du)，用3位數表(biao)示：[000] 是(shi)指未檢(jian)測到任何的(de)信號；[999] 是(shi)指接收(shou)到的(de)信號zui大。

盡管信(xin)號在(zai)500-999之間流量計都(dou)能工作，但是(shi)較強(qiang)(qiang)的(de)信(xin)號強(qiang)(qiang)度就能得到好的(de)測量結果，所以使(shi)用者(zhe)應當將傳感器接收到的(de)信(xin)號調整到zui大(da)。

建議按下列方式操作(zuo)來得到(dao)較大的信(xin)號(hao)強(qiang)度：

1、如(ru)果測得流量數值不(bu)穩定、信號強度低(di)于(yu)700時，重新選擇較好(hao)的測量位置。

2、仔細地打磨(mo)管道的外表面，稍(shao)微多加(jia)一(yi)些(xie)耦合劑。

3、輕微調(diao)整(zheng)傳(chuan)(chuan)感(gan)器的(de)相對(dui)位(wei)置同時觀(guan)察流量計(ji)的(de)接(jie)收(shou)信(xin)號強度(du)，停在信(xin)號zui大的(de)位(wei)置，同時也要檢查(cha)傳(chuan)(chuan)感(gan)器之間的(de)距離(li)是否滿足M25窗口(kou)的(de)顯示(shi)要求。

信(xin)號(hao)質量（信(xin)號(hao)良度）：

流量計的(de)信號質量是用Q值(zhi)(zhi)來表示的(de)。Q值(zhi)(zhi)大意味著較高的(de)信噪(zao)比（縮寫(xie)SNR），當然測(ce)量的(de)數據也比較準確，Q值(zhi)(zhi)應該(gai)在600-900范(fan)圍之間，越(yue)高越(yue)好。

九、使用(yong)說明：

1、零流量檢(jian)查

當管道液體靜止，周圍(wei)無強磁場(chang)干擾、無強烈震動(dong)情況下，表頭顯示為零(ling)(ling)，此時(shi)自(zi)動(dong)設置零(ling)(ling)點，消除(chu)零(ling)(ling)點飄移，運(yun)行時(shi)須做小信號切除(chu)，通常(chang)可流量(liang)小于滿(man)程流量(liang)5%，自(zi)動(dong)切除(chu)。同時(shi)零(ling)(ling)點也可菜單進行調整(zheng)。

2、儀表(biao)面板鍵盤操作

啟動儀表(biao)運行前(qian)，首先要(yao)對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁(bi)厚、管道材料(liao)、管道粗糙度、流體(ti)類型、兩探頭(tou)間距、流速單位、zui小速度、zui大速度等(deng)。所有參數輸入正確，儀表(biao)方可正確顯示(shi)實際流量(liang)值

3、流(liu)量計定期校驗

保證(zheng)流量計(ji)準(zhun)(zhun)確度，我(wo)們進行定期(qi)校驗，通常我(wo)們采(cai)用更(geng)高精度便(bian)攜(xie)式流量計(ji)進行直接對比，利用所測(ce)(ce)數(shu)據進行計(ji)算:誤差(cha)=測(ce)(ce)量值-標準(zhun)(zhun)值/標準(zhun)(zhun)值，利用計(ji)算相(xiang)對誤差(cha)，修(xiu)正(zheng)系數(shu)，使測(ce)(ce)量誤差(cha)滿(man)足±2%誤差(cha)，即可(ke)滿(man)足計(ji)量要求。該操作(zuo)簡(jian)單方便(bian)，可(ke)有效(xiao)提高計(ji)量準(zhun)(zhun)確度。
