一、儀表概述(shu)：

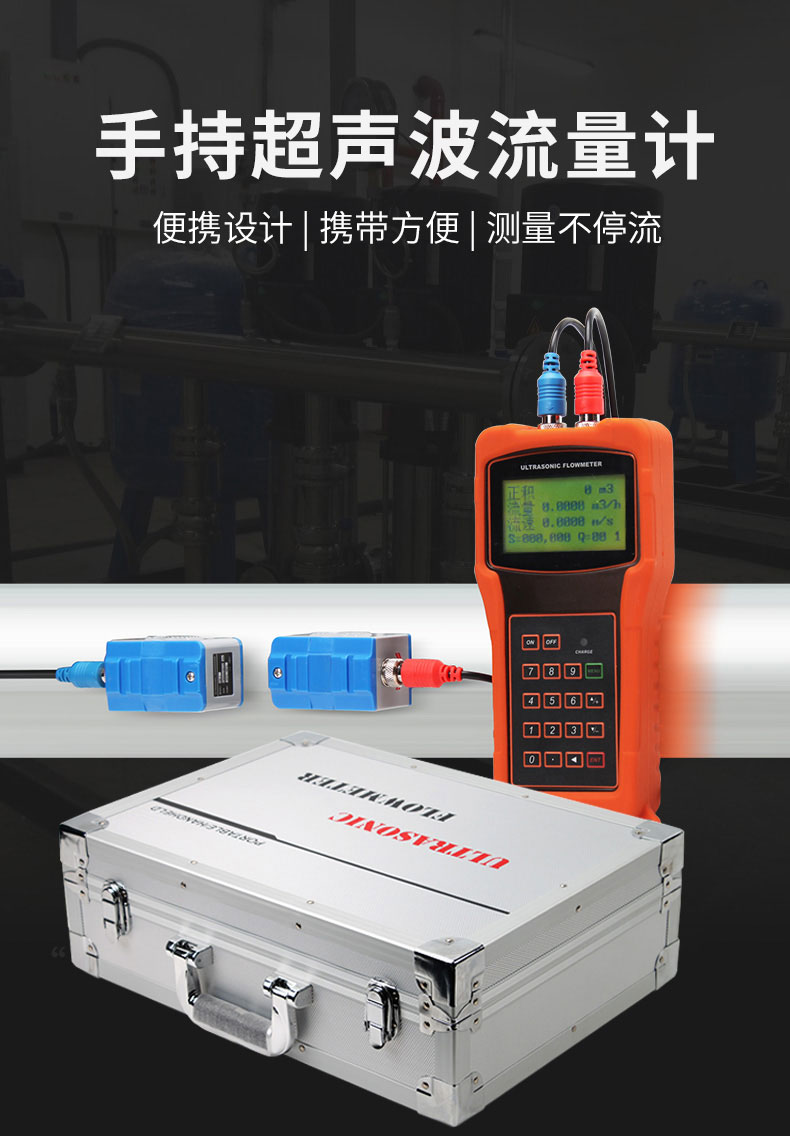

手持式(shi)超(chao)聲波流(liu)量(liang)計(ji)是一個通用型(xing)、功能齊全、手持式(shi)時差法系統，并多種可選功能及(ji)附件以滿足您各(ge)種液(ye)體(ti)流(liu)量(liang)測量(liang)要(yao)求(qiu)。其小巧、輕便、可充電(dian)(dian)電(dian)(dian)池(chi)及(ji)通用型(xing)電(dian)(dian)源的(de)(de)設(she)計(ji)更能使它成為能在各(ge)處(chu)測量(liang)的(de)(de)理想選擇。配備耦合劑一支(zhi)、內置數據記錄器、一付5米的(de)(de)傳感(gan)(gan)器電(dian)(dian)纜線、傳感(gan)(gan)器固定(ding)夾具、攜帶式(shi)鋁合金儀(yi)器箱或定(ding)制的(de)(de)高強(qiang)度保護箱。

二、測(ce)量原理：

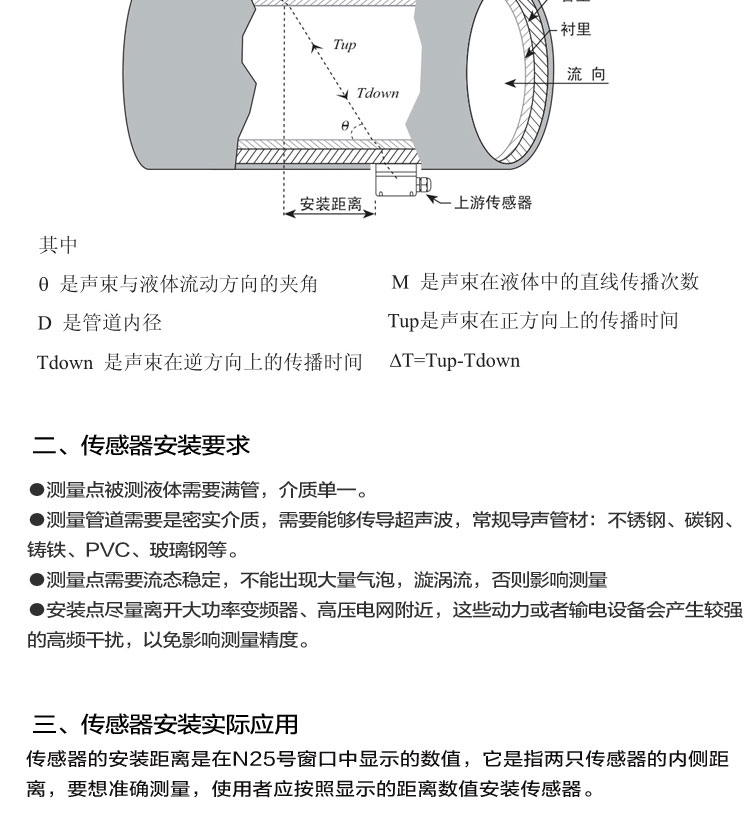

手(shou)持式超(chao)聲(sheng)波(bo)(bo)流量(liang)計利用(yong)測量(liang)超(chao)聲(sheng)波(bo)(bo)在(zai)管道(dao)中傳播時(shi)間(jian)原理而(er)實現的(de)(de)。介質（液體）在(zai)管道(dao)中流速(su)(su)，與(yu)超(chao)聲(sheng)波(bo)(bo)沿介質順流和逆(ni)流傳播的(de)(de)時(shi)間(jian)差存在(zai)著線(xian)性關系。只要分別測量(liang)出超(chao)聲(sheng)波(bo)(bo)順流、逆(ni)流的(de)(de)傳播時(shi)間(jian)，就可以依據(ju)線(xian)性關系得到沿管道(dao)路徑上各點流速(su)(su)的(de)(de)瞬時(shi)平(ping)均流速(su)(su)。這樣，介質流量(liang)則可以通過(guo)流速(su)(su)、管道(dao)截面積以及雷諾(nuo)數等得到。

當(dang)超聲波束在液體(ti)中傳(chuan)播時(shi)(shi)，流體(ti)的流動將使傳(chuan)播時(shi)(shi)間產生微小(xiao)變(bian)化，并且其(qi)傳(chuan)播時(shi)(shi)間的變(bian)化正比于液體(ti)的流速，由此(ci)可求出液體(ti)的流速。

三、適用場合：

超(chao)聲波流量(liang)計采用外(wai)夾式傳感(gan)測量(liang)液體流量(liang)。安裝過程極為(wei)簡單，全中文的(de)人(ren)機界面，更易于(yu)操作。特別適合流量(liang)平(ping)衡測試及流量(liang)監測：飲用水(shui)、河水(shui)、海水(shui)、冷卻水(shui)、熱水(shui)、工業污(wu)水(shui)、潤滑油(you)、柴油(you)、燃油(you)、化工液體等。

四、性能(neng)特點：

1、內(nei)置數據(ju)記(ji)錄器，可記(ji)錄日(ri)期、累積流(liu)量、信號狀(zhuang)態、工作(zuo)時間等。

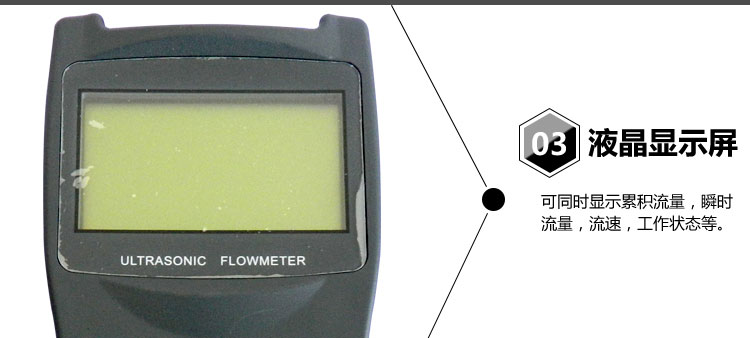

2、4行漢字同屏顯(xian)示瞬時流量、流速、累積流量、信(xin)號狀態等(deng)。

3、標(biao)準數據接口RS232用于聯網檢(jian)測(ce)或導出記錄數據。

4、OCT輸出正(zheng)、負、靜累積脈(mo)沖信號(hao)和原頻信號(hao)（1-9999KHz）。

5、非(fei)接(jie)觸(chu)式測量，不(bu)干擾管道(dao)，無壓力(li)損失(shi)。

6、驅動(dong)電路電容(rong)參數(shu)自動(dong)偵測。

五、技術指標：

1、測(ce)量(liang)介質：各(ge)種液(ye)體。

2、管徑(jing)范(fan)圍：DN10mm～6000mm。

3、流速(su)范(fan)圍：0.01／s～30m／s 。

4、準確度：體積流量／測量值的±1％取(qu)決于(yu)應(ying)用(yong)條件測量值的±0.5％。

5、操作(zuo)溫度：-30～40℃。

6、電(dian)源(yuan)：內(nei)置可充(chong)電(dian)電(dian)池3節AAA內(nei)置Ni-H電(dian)池適(shi)配器(qi)100V-240VAC 。

7、分(fen)辨率(lv)：0.025cm／s。

8、反應時間：1S 。

 9、操作時(shi)間(jian)：在(zai)電池充滿電的(de)情況下＞14h。測量精度：優于1.0%。

10、重復性：優于(yu)0.2%。

11、測量周(zhou)(zhou)期(qi)(qi)：500ms（每秒2次，每個周(zhou)(zhou)期(qi)(qi)采集128組數據）。

12、工(gong)作電源(yuan)：90-230VAC（內置鎳(nie)氫(qing)充(chong)電電池，充(chong)足后可持續工(gong)作12小時）。

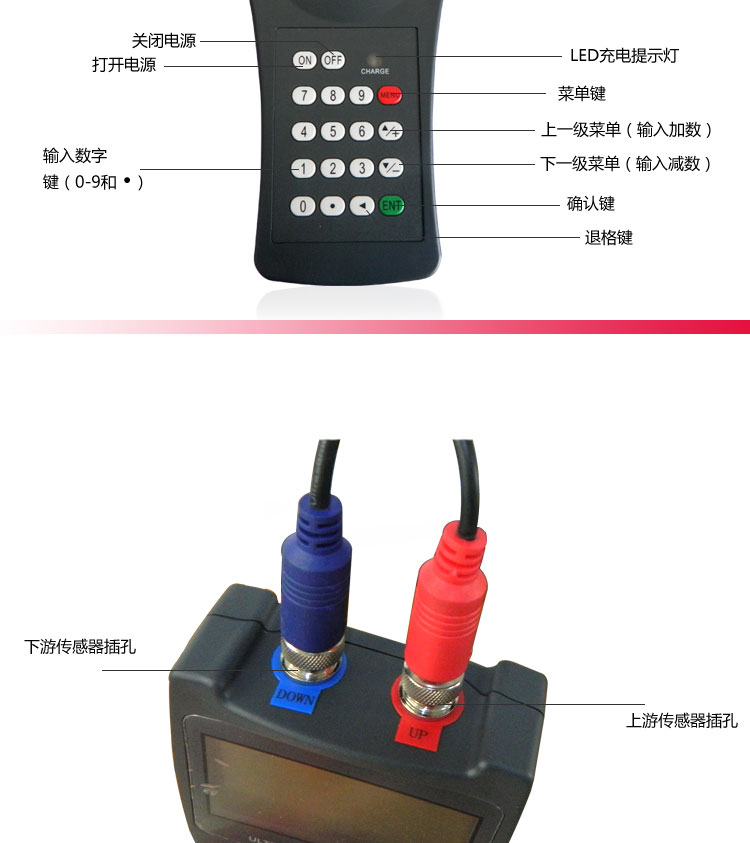

 13、操作：4×4＋2盤(pan)盤(pan)；帶充電指示燈(deng)。

14、安(an)裝方式：外敷式安(an)裝，操(cao)作簡單，方便。

15、顯示：4行漢字同屏顯示瞬時(shi)流量、流速、累積(ji)流量、信(xin)號狀(zhuang)態等(deng)。

16、信號輸出：非隔離RS232（FUJI擴展協議）。

六、其他(ta)功能：

1、內置數據記(ji)錄(lu)(lu)器可記(ji)錄(lu)(lu)時間、累積(ji)流量(liang)、信號狀態、工作時間等。

2、標(biao)準數據接口RS232用于聯(lian)網檢測或導出(chu)記(ji)錄數據。

3、自(zi)診斷，提示當(dang)前工作狀(zhuang)態是否正常(chang)。

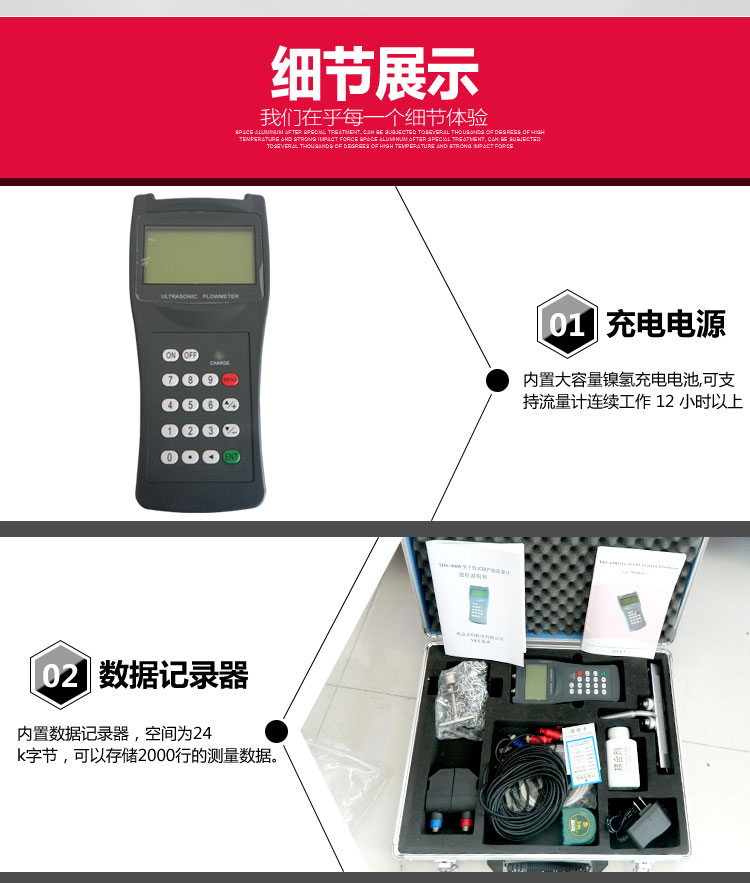

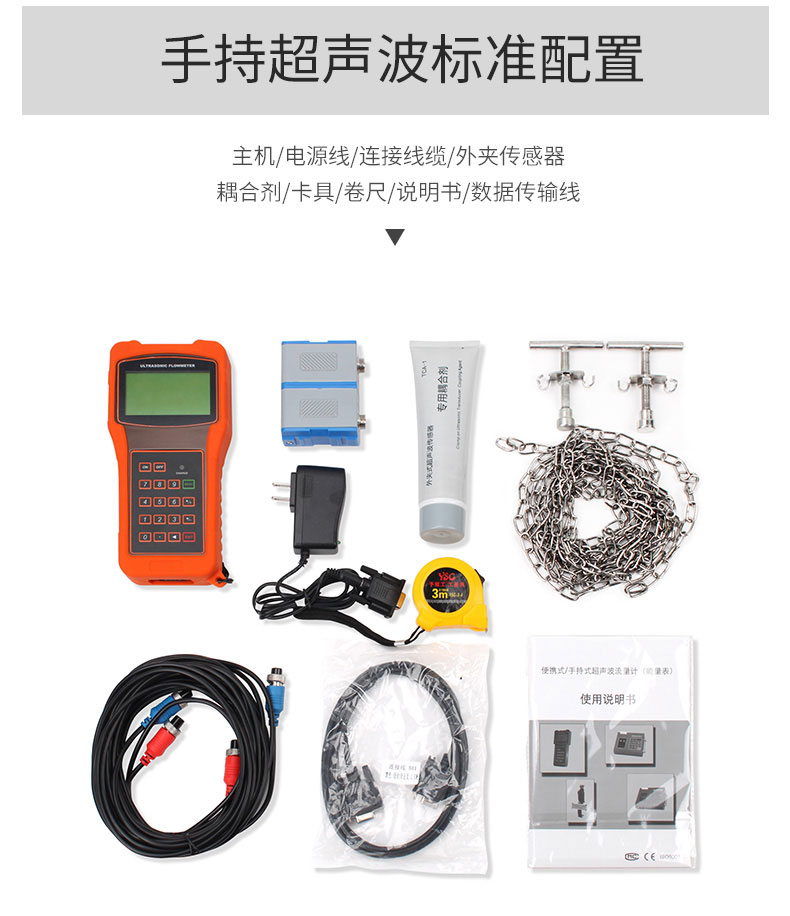

七、配置：

1、主(zhu)機：1臺(tai)；

2、傳感器(qi)：1對；

可(ke)選配傳感器：

標準小型傳感器S 1型（適(shi)用(yong)DN15~100mm/適(shi)用(yong)溫度0?70℃）

標準(zhun)中型傳感器M1型：（適用DN50~700mm/適用溫度0?70℃）

標準大型傳感器L 1型：（適用DN300~6000mm/適用溫度0?70℃）

高溫(wen)小(xiao)型傳感(gan)器S1H 型：（適用(yong)(yong)DN15~100mm/適用(yong)(yong)溫(wen)度0?160℃）

高溫(wen)中(zhong)型傳感(gan)器M1H 型：（適用DN50~700mm/適用溫(wen)度0?160℃）

標準小(xiao)型(xing)支(zhi)架傳感器(qi)S1Z 型(xing)：（適用(yong)DN15~100mm/適用(yong)溫度(du)0?70℃）

標準(zhun)中型支架傳感器(qi)M1Z型：（適(shi)用(yong)DN50~700mm/適(shi)用(yong)溫度(du)0?70℃）

3、鋼鏈：1套（外綁(bang)式傳感器專用）；

4、充(chong)電器：1個；

5、數據線：1條(tiao)；

6、專用電纜：2條（單根長5米）；

7、偶(ou)合劑：1瓶；

8、卷尺：1只 ；

9、防護箱：1個（鋁合金）。

八、管道：

1 管(guan)材：鋼、不銹鋼、鑄鐵(tie)、水泥管(guan)、銅(tong)、PVC、鋁、玻(bo)璃鋼等一切質密的管(guan)道，允許有襯里(li)；

2 管內(nei)徑：15mm~6000mm；

3 直管段(duan)：傳感器安裝點(dian)，滿(man)足上游10D，下(xia)游5D，距(ju)泵出口30D（D指管徑(jing)）；

九、測量介質：

1、種類(lei)(lei)：自來水(shui)(shui)、海水(shui)(shui)、工業污水(shui)(shui)、酸堿液(ye)、酒(jiu)精、啤酒(jiu)、各種油類(lei)(lei)等能傳導超聲(sheng)波的單一均勻的液(ye)體；

2、溫度(du)：0℃~160℃；

3、濁度：≤10000ppm，且氣泡含(han)量小；

4、流速(su)：0~±30m/s；

5、流向：正、反(fan)向雙向計(ji)(ji)量(liang)，并(bing)可計(ji)(ji)量(liang)凈(jing)流量(liang)；

十、工作環(huan)境：

1、主機溫(wen)度：-30℃~80℃；

2、流量傳感器溫度(du)：-40℃~160℃；

3、溫(wen)度傳感(gan)器溫(wen)度：根(gen)據用戶需要選定；

4、主機濕度：85%RH；

5、流量傳感器濕度：可浸水(shui)工作，水(shui)深≤3m；

6、電源：AC220V或DC8~36V或AC7~30V。

十一(yi)、信號強度：

信號(hao)強度是指接收到(dao)(dao)的(de)(de)經過放大的(de)(de)超聲(sheng)波信號(hao)的(de)(de)幅度，用(yong)3位數表示：[000] 是指未檢測到(dao)(dao)任何的(de)(de)信號(hao)；[999] 是指接收到(dao)(dao)的(de)(de)信號(hao)zui大。

盡管信號(hao)在500-999之間(jian)流量計都能(neng)工作，但是較強的信號(hao)強度就能(neng)得(de)到(dao)好的測(ce)量結果(guo)，所以使(shi)用者應當將傳感器接收到(dao)的信號(hao)調整到(dao)zui大。

建議按下(xia)列方式操(cao)作來(lai)得到(dao)較大的信號強度：

1、如果測得流量數值不穩定、信號(hao)強度低于700時，重(zhong)新選擇較好的測量位(wei)置。

2、仔(zi)細地打磨管道的外(wai)表面，稍微多(duo)加一些(xie)耦合(he)劑。

3、輕微調整傳(chuan)感器的(de)相(xiang)對位置(zhi)(zhi)同時觀察流量(liang)計的(de)接收(shou)信號強度，停在信號zui大的(de)位置(zhi)(zhi)，同時也要檢(jian)查傳(chuan)感器之間的(de)距離(li)是否滿足M25窗口的(de)顯示要求。

信號質量（信號良度）：

流量計(ji)的(de)信(xin)號質量是用(yong)Q值(zhi)來表示的(de)。Q值(zhi)大意(yi)味著較高的(de)信(xin)噪比（縮寫(xie)SNR），當然(ran)測量的(de)數據也比較準(zhun)確，Q值(zhi)應該在(zai)600-900范圍之間(jian)，越(yue)高越(yue)好(hao)。

十二、使用前準(zhun)備工(gong)作(zuo)：

 1、使(shi)用(yong)便攜式成套(tao)提供的專用(yong)電纜(lan)連接主機與探頭，切勿(wu)混(hun)用(yong)。

2、電(dian)(dian)(dian)池充電(dian)(dian)(dian)方法:用配套(tao)電(dian)(dian)(dian)源插頭(tou)線(xian)連接(jie)好電(dian)(dian)(dian)源與主(zhu)機,把主(zhu)機的(de)電(dian)(dian)(dian)源開關關至OFF位置,將自動開始充電(dian)(dian)(dian)。當主(zhu)機單(dan)元的(de)LED亮(liang)時(shi),表示(shi)正在進行充電(dian)(dian)(dian)。當主(zhu)機單(dan)元的(de)LED閃亮(liang)或熄滅時(shi),充電(dian)(dian)(dian)完成。電(dian)(dian)(dian)池充電(dian)(dian)(dian)約需2小(xiao)時(shi)。

十(shi)三、安裝注意事項：

1、液體必須(xu)充滿管道，查明(ming)并準(zhun)確(que)輸入管道外徑(jing)、材質、壁厚(hou)、襯里材料及襯里厚(hou)度(du)等(deng)管道的(de)相(xiang)關(guan)參數。

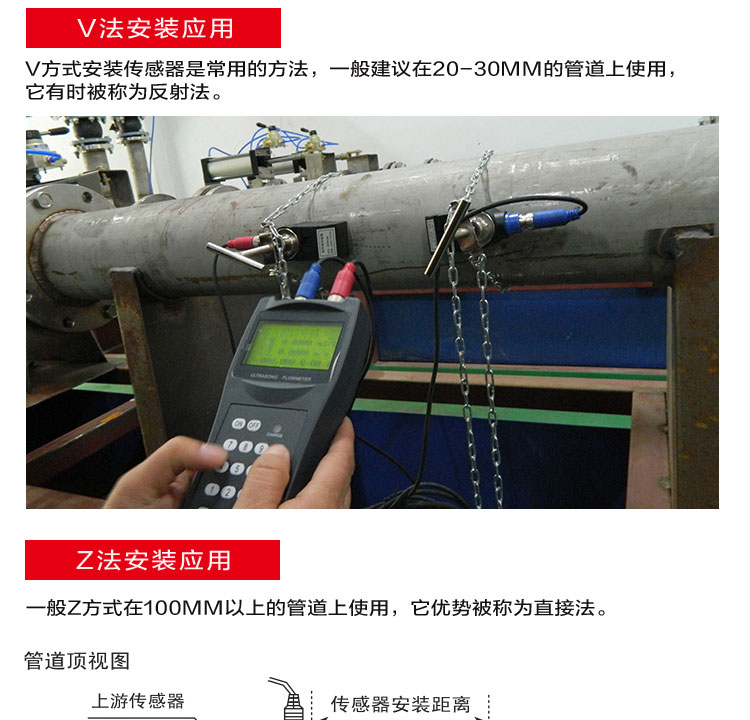

2、換能器安裝(zhuang)時前、后(hou)直管(guan)段應至少滿(man)足前10D后(hou)5D的要求(qiu)，避開管(guan)道(dao)頂(ding)部(bu)和(he)底部(bu)，盡量安裝(zhuang)在管(guan)道(dao)的水平位置(zhi)，或與水平直徑(jing)成45°的范圍內，注意避開焊縫。

3、根(gen)據流(liu)(liu)量(liang)(liang)計(ji)(ji)計(ji)(ji)算出的安裝(zhuang)距(ju)離安裝(zhuang)換能(neng)器(qi)時，并綜合參考(kao)流(liu)(liu)量(liang)(liang)計(ji)(ji)的信號強度、測得(de)聲速(su)(su)值、信號質量(liang)(liang)、安裝(zhuang)距(ju)離檢查(cha)等參數，將換能(neng)器(qi)安裝(zhuang)位置(zhi)調(diao)整到(dao)理(li)想位置(zhi)。若流(liu)(liu)量(liang)(liang)計(ji)(ji)測得(de)聲速(su)(su)值與(yu)(yu)實際聲速(su)(su)值相差超過±6 m/s時，流(liu)(liu)量(liang)(liang)計(ji)(ji)測得(de)的流(liu)(liu)量(liang)(liang)值與(yu)(yu)實際流(liu)(liu)量(liang)(liang)值也會(hui)出現差異。

4、流量計在不(bu)同(tong)(tong)(tong)(tong)管徑上檢定(ding)、校(xiao)準，會得到不(bu)同(tong)(tong)(tong)(tong)的(de)修正(zheng)系(xi)數，即(ji)使(shi)(shi)同(tong)(tong)(tong)(tong)一臺(tai)主機使(shi)(shi)用(yong)相同(tong)(tong)(tong)(tong)類型的(de)不(bu)同(tong)(tong)(tong)(tong)換能器，也會得到不(bu)同(tong)(tong)(tong)(tong)的(de)修正(zheng)系(xi)數。因此，使(shi)(shi)用(yong)單臺(tai)超聲流量計對不(bu)同(tong)(tong)(tong)(tong)管徑進(jin)行測量的(de)用(yong)戶(hu)，應按(an)照(zhao)國家計量檢定(ding)規程的(de)要(yao)求定(ding)期送檢。

十四(si)、應用時注意事(shi)項(xiang)：

1、流量(liang)計防止暴曬與(yu)雨淋。

2、儀器要小心攜(xie)帶,注意不要使其受到強烈的撞(zhuang)擊和震動,建(jian)議使用配套(tao)的便攜(xie)箱(xiang)。

3、應盡量選(xuan)擇(ze)良好的(de)環境下(xia)使(shi)用,選(xuan)擇(ze)沒有過多(duo)灰塵和腐蝕性氣體(ti)的(de)使(shi)用現場。

4、防止電(dian)源(yuan)線損壞,避免觸電(dian)及起火的危險。

5、使用完(wan)畢(bi)后應及時關(guan)閉儀器(qi)電源開關(guan)。

6、每次使用后,應及時給電(dian)(dian)池充電(dian)(dian)。
