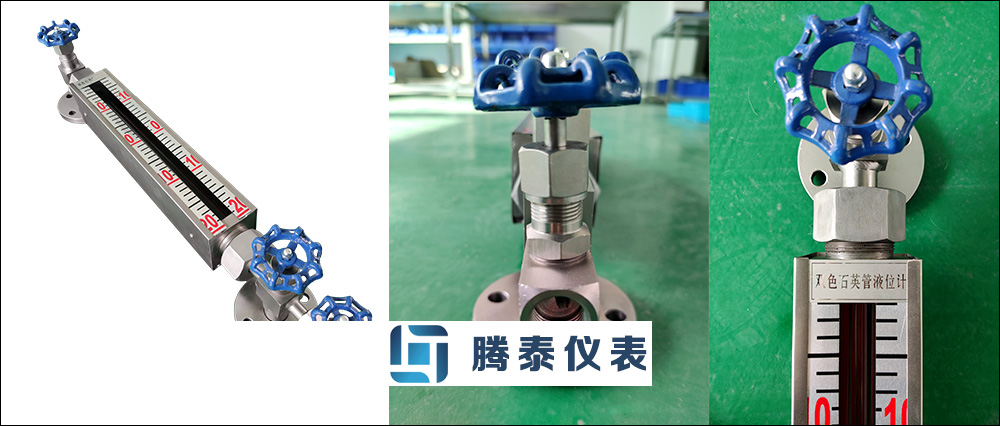

石英玻璃管液位計概述

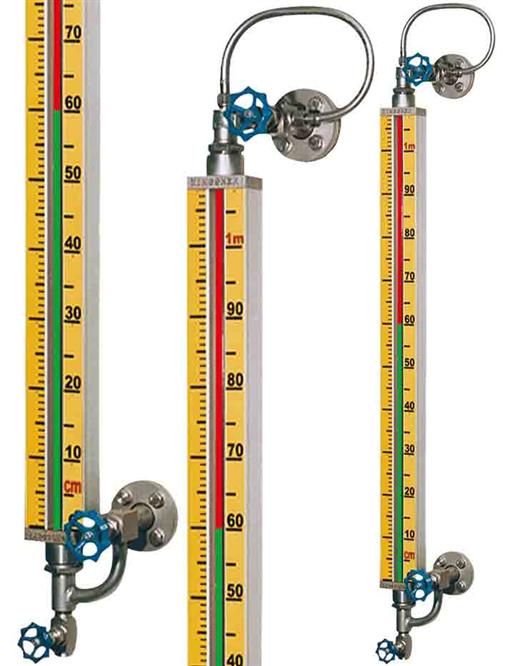

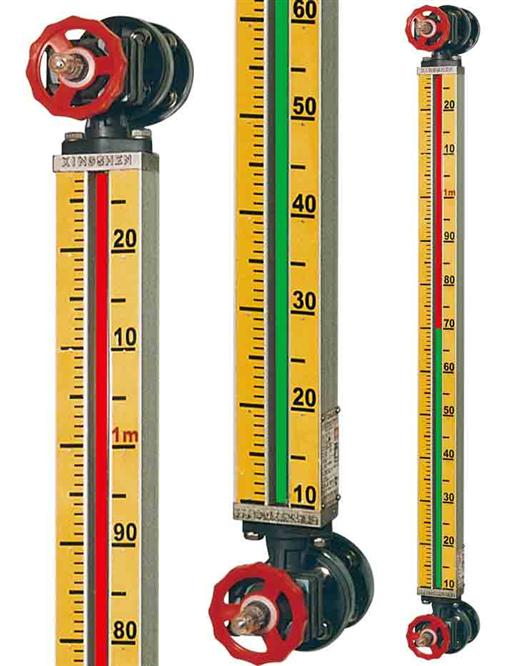

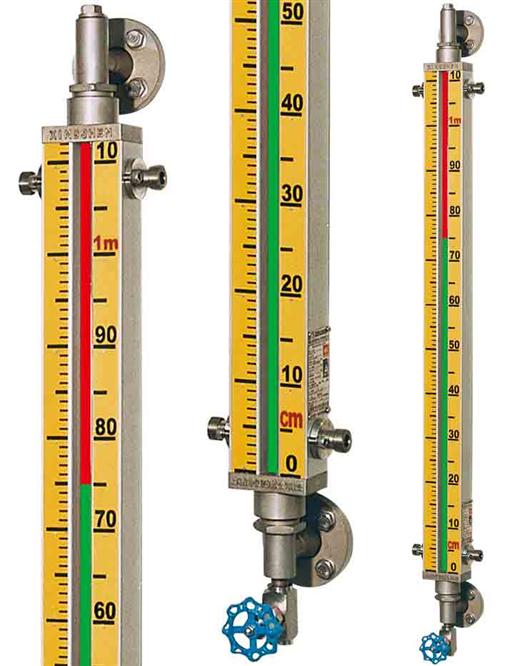

石英玻璃(li)管液(ye)位(wei)計(ji)(ji)是(shi)采用國內外*新(xin)高科技(ji)研制而成，它(ta)是(shi)普(pu)通(tong)玻璃(li)板(ban)液(ye)位(wei)計(ji)(ji)更新(xin)換代產品，它(ta)**應(ying)用于石油(you)、化(hua)(hua)工(gong)、電力、冶金等行業各種透明液(ye)體容(rong)器(qi)和鍋爐上(shang)，如：水、汽油(you)、液(ye)化(hua)(hua)氣、液(ye)氨、丙安、丙烷、丙烯、芳烴(jing)、酸等油(you)品和化(hua)(hua)工(gong)原料的液(ye)位(wei)測(ce)(ce)量(liang)(liang)，同時適用于二種不(bu)同介質密度的界(jie)面(mian)測(ce)(ce)量(liang)(liang)。彩色液(ye)體計(ji)(ji)安裝在各種容(rong)器(qi)及鍋爐上(shang)，直接觀(guan)測(ce)(ce)到液(ye)位(wei)變化(hua)(hua)，液(ye)相顯(xian)示呈(cheng)(cheng)現綠色，氣相顯(xian)示現呈(cheng)(cheng)紅色，界(jie)面(mian)測(ce)(ce)量(liang)(liang)呈(cheng)(cheng)三(san)色分界(jie)面(mian)。液(ye)、氣顯(xian)示反差很大，在遠距離(li)觀(guan)察、夜間巡視鮮(xian)明明清(qing)晰。它(ta)成功(gong) 地克服了普(pu)通(tong)板(ban)式液(ye)位(wei)計(ji)(ji)笨重，密封(feng)面(mian)積大，易(yi)滲漏，顯(xian)示不(bu)清(qing)晰在很近(jin)距離(li)易(yi)判斷的缺點。

石英玻(bo)璃管(guan)液位計主(zhu)要技術(shu)參數

1、特(te)(te)制的99.99%Si02透明石英管，其變形點1077℃，軟化點1730℃，抗壓強度1170Kg/cm3，膨(peng)脹系統數5.5*10的負7次方，經特(te)(te)殊工藝處理后(hou)具有(you)耐高(gao)溫，高(gao)壓和優良的機械特(te)(te)性。

2、工作壓(ya)力(li)：1.6、2.5、4.0、6.3MPa

3、工作溫(wen)度：-50～+520℃

4、測(ce)量(liang)范(fan)圍L：測(ce)量(liang)范(fan)圍按中(zhong)心中(zhong)期則制定：300、500、800、1100、1400、1700、2000mm鍋(guo)爐水(shui)位計：300、400、440 mm，特(te)殊規格請注明尺寸(cun)。

5、伴熱蒸汽夾(jia)套：工(gong)作壓力1.0MPa, 接管尺寸G1/2內螺紋。

6、法蘭連接尺寸：采用化(hua)工部*新實施的(de)HG20592-2063597法蘭標準(zhun)

7、用戶采用其他法(fa)蘭標(biao)準，請在訂貨時注明。

8、鋼球自動封閉(bi)壓力(li)：大于0.2MPa

9、重量：15-30Kg

     石英玻璃管液位計選型說明

石英玻璃(li)管液位計(ji)特點

液、氣相顯(xian)示清晰、無盲區、密封性能(neng)好、耐(nai)高(gao)溫、高(gao)壓、防(fang)粘稠、重量(liang)輕(qing)、壽命長、無泄漏、結(jie)構簡單、沖洗(xi)維護(hu)方便。

 一、儀表概述：

石英玻璃管(guan)液(ye)位(wei)計可(ke)(ke)用(yong)來(lai)直接指示密封容器(qi)中(zhong)的(de)液(ye)位(wei)高度，具有結構簡單，直觀可(ke)(ke)靠(kao)，經(jing)久耐用(yong)等優點(dian)，但(dan)容器(qi)中(zhong)的(de)介質必須是與鋼(gang)、鋼(gang)紙及石墨(mo)壓(ya)環不起(qi)腐蝕作用(yong)的(de)。

儀表的上下閥上裝有法(fa)蘭接(jie)頭，與容(rong)器(qi)連接(jie)構(gou)聯通器(qi)，透過(guo)玻璃管直(zhi)接(jie)指示容(rong)器(qi),液位，“夾(jia)套型”設有加(jia)熱或冷卻裝置。該裝置加(jia)熱時可(ke)用蒸氣，冷卻時可(ke)用循環(huan)水(shui)，這樣可(ke)以調節流(liu)動性能，夾(jia)套型接(jie)管尺寸ZG1/4內螺紋。

在上(shang)下(xia)閥內(nei)裝有鋼球，當(dang)玻璃管因意外事故破壞(huai)時，鋼球在容器壓力作用(yong)下(xia)，自動密封(feng)，防(fang)止容器內(nei)的液體繼續外流。

在儀表的(de)上端針形(xing)閥裝有阻塞螺(luo)釘(ding)，可(ke)(ke)供(gong)放(fang)氣之用，下端針形(xing)閥也裝有阻塞螺(luo)釘(ding)。可(ke)(ke)供(gong)放(fang)空、取樣、排污(wu)、清洗。

二(er)、測量原理(li)：

玻(bo)璃管液(ye)位(wei)計(ji)是(shi)基于連(lian)通(tong)器(qi)(qi)原理(li)設計(ji)的，由主體構成的液(ye)體通(tong)路(lu)是(shi)經接管用(yong)法蘭或錐管螺(luo)紋與(yu)被測容器(qi)(qi)連(lian)接構成連(lian)通(tong)器(qi)(qi)，透(tou)過玻(bo)璃管觀察到(dao)的液(ye)面與(yu)容器(qi)(qi)內(nei)的液(ye)面相同即液(ye)位(wei)高度(du)。 液(ye)位(wei)計(ji)兩端的針型閥(fa)不僅起(qi)截止閥(fa)的作用(yong)，其內(nei)部的鋼球(qiu)具有逆(ni)止閥(fa)的功(gong)能，當液(ye)位(wei)計(ji)發生意外破損(sun)泄漏時，鋼球(qiu)可在介(jie)質壓(ya)力(li)作用(yong)下(xia)自動(dong)關閉液(ye)體通(tong)道(dao)，防止液(ye)體大量(liang)外流起(qi)到(dao)安全保護作用(yong)。液(ye)位(wei)計(ji)改變零件(jian)的材料或增加一(yi)些(xie)附屬部件(jian)即可達(da)到(dao)防腐、保溫(wen)、防霜(shuang)、照明等功(gong)能。

三、適(shi)用(yong)場合(he)：

石英玻璃管液(ye)(ye)位(wei)(wei)計用來直接指示承壓容(rong)器和敞口容(rong)器中的液(ye)(ye)位(wei)(wei)高度，其特(te)點是指示的液(ye)(ye)位(wei)(wei)無盲區，它(ta)改變了(le)以(yi)往無盲區組合式笨重(zhong)、體積(ji)大、難觀察等(deng)缺陷，它(ta)完善了(le)主體通道(dao)結構、介質流動(dong)通暢，并增強(qiang)了(le)儀表的防粘稠，防堵塞能(neng)力，**用于石油(you)、化工、電力、冶金等(deng)領域，特(te)別適用重(zhong)油(you)、渣油(you)和純氨大貯罐的液(ye)(ye)位(wei)(wei)指示。

四(si)、性能(neng)特點：

1、顯示(shi)(shi)清晰、無盲區(qu)、無間斷、連續指示(shi)(shi)；

2、不滲漏，不堵塞；

3、維護方(fang)便(bian)。

五(wu)、技術指標：

1、測量范圍: 300、500、800、1100、1400、1700……mm ；

2、工作壓(ya)力: 6.3MPa；

3、工(gong)作溫度: ≤200℃；

4、閥門自動封(feng)閉壓力差:0.2MPa ；

5、蒸(zheng)汽夾(jia)套接頭:G1/2″外螺紋(wen)；

6、過程(cheng)連(lian)接: ZW-UWB型連(lian)接螺(luo)紋:外螺(luo)紋G3/4″或M27×1.5；

7、連接(jie)法蘭:HG20592～20635-97DN20～DIN）請用戶任訂貨(huo)時注明；

8、接液材質(zhi):耐熱碳素鋼；不銹鋼。

六、液位計(ji)分類及使(shi)用(yong)范(fan)圍(wei)如下：

1、伴熱型(xing)玻璃管：主要(yao)用(yong)于被(bei)測介質需(xu)要(yao)保溫(wen)的場(chang)合(he)；

2、防霜(shuang)型玻(bo)璃(li)管：主要用于(yu)被測介(jie)質(zhi)操作溫(wen)度(du)為-196~0℃，玻(bo)璃(li)易結霜(shuang)的場合(he)；

3、無(wu)盲(mang)區(qu)型玻璃(li)管：主(zhu)要用(yong)于需要連續觀測，可視范圍內(nei)不允許有盲(mang)區(qu)的場合(he)；

4、雙色(se)型玻璃管(guan)：主(zhu)要用于介質為無色(se)透(tou)明液(ye)體，不易觀(guan)測液(ye)位(wei)的場合；

5、防紫(zi)(zi)外(wai)線型玻璃管(guan)：主要用于被測介質怕紫(zi)(zi)外(wai)線照光(guang)的(de)場合；

6、寬(kuan)液室型玻璃(li)管：主要(yao)用于被測(ce)介質黏度比(bi)較大(da)或者是(shi)要(yao)求儀表的容積(ji)比(bi)較大(da)的場合；

7、照明型玻璃(li)管：主要(yao)用于夜間需要(yao)觀測的場合。

七(qi)、玻(bo)璃管式液(ye)位計與玻(bo)璃管液(ye)位計的區別(bie)：

液(ye)位(wei)計(ji)是(shi)一(yi)種常(chang)用的(de)(de)流量(liang)測量(liang)儀器(qi)，在(zai)多(duo)個行業中都有一(yi)定(ding)的(de)(de)應用。液(ye)位(wei)計(ji)的(de)(de)種類(lei)是(shi)非常(chang)多(duo)的(de)(de)，其(qi)中玻(bo)璃(li)管(guan)液(ye)位(wei)計(ji)和玻(bo)璃(li)管(guan)式液(ye)位(wei)計(ji)都是(shi)常(chang)用的(de)(de)類(lei)型，大(da)(da)家對(dui)于兩者之間(jian)的(de)(de)區(qu)別都了解過嗎？今(jin)天小編(bian)就來為大(da)(da)家具體介紹一(yi)下玻(bo)璃(li)管(guan)液(ye)位(wei)計(ji)與玻(bo)璃(li)管(guan)式液(ye)位(wei)計(ji)的(de)(de)區(qu)別吧(ba)，希望(wang)可以(yi)幫(bang)助到(dao)大(da)(da)家。

玻璃管式(shi)液位計：

玻璃管(guan)式液(ye)(ye)位(wei)計根據使(shi)用(yong)要求(qiu)可(ke)(ke)有各種形式，要求(qiu)不高的可(ke)(ke)以因陋就簡(jian)自制，精(jing)密容器(qi)的液(ye)(ye)位(wei)可(ke)(ke)用(yong)較平直光滑和粗的玻璃管(guan)(使(shi)毛(mao)細現象減小)加上較精(jing)密的游(you)標刻度尺來讀(du)數(shu)。

在與容(rong)器(qi)(qi)連(lian)通(tong)的玻璃管(guan)中安(an)有浮動磁鋼(又(you)稱(cheng)浮子)1，在玻璃管(guan)外面上(shang)下端各裝以(yi)干簧(huang)繼(ji)電器(qi)(qi)2，如這(zhe)樣，當(dang)浮子接近千簧(huang)繼(ji)電器(qi)(qi)時，繼(ji)電器(qi)(qi)產生開關(guan)動作，就可以(yi)對(dui)液位的上(shang)下限進行(xing)控制或報(bao)警。

玻璃(li)管式液(ye)位計適用于較低壓力(li)的、敞(chang)口(kou)或(huo)密封容器(qi)液(ye)位的直接指示。

玻璃管式液位計：

它的結構為在厚(hou)實的鋼化玻璃管(guan)1上(shang)開(kai)以細槽，下端用(yong)(yong)金屬管(guan)2與容(rong)器(qi)被測(ce)液體相連，上(shang)端用(yong)(yong)金屬管(guan)3與容(rong)器(qi)液面(mian)上(shang)空問相連，與容(rong)器(qi)相連處裝有閥4，以便操作。

玻璃管式液位(wei)(wei)(wei)計(ji)能耐較高的壓力(可達40公斤力/平方厘米)，能測多種(zhong)介(jie)質的液位(wei)(wei)(wei)(如水(shui)、弱(ruo)堿、氨液、各種(zhong)油品、丙(bing)銅(tong)、苯、異(yi)丙(bing)醉等(deng))，如果要測從(cong)較大(da)量(liang)(liang)程的液位(wei)(wei)(wei)，如3-4米時，可以(yi)把(ba)好幾段玻璃管連接(jie)起米，組成既(ji)有較大(da)量(liang)(liang)程，又(you)耐較高壓力的玻璃管式液位(wei)(wei)(wei)計(ji)。

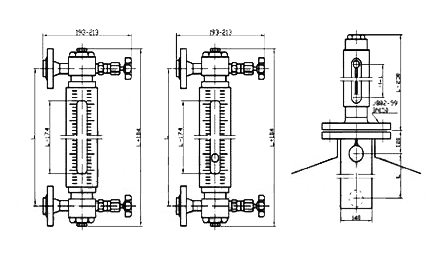

八、外(wai)型(xing)尺寸圖(tu)：

1.針(zhen)型(xing)閥 2.本體 3.壓蓋(gai) 4.襯墊 5. 玻璃管 6.螺母 7.墊片 8.U型(xing)螺栓 9.螺柱(zhu) 10.加熱夾套

九、液位計的安(an)裝、使(shi)用與維護：

1、為了(le)保證自(zi)動密超過計劃作用，容(rong)器內(nei)的介質壓力不得小于0.2MPa,在打開上(shang)下閥(fa)(fa)時(shi)，閥(fa)(fa)桿退(tui)出轉數不少于4轉(使(shi)鋼球封(feng)門時(shi)，不致于碰(peng)到閥(fa)(fa)桿的**)。

 2、使用中(zhong)的儀表應定期檢(jian)查。清洗玻璃管內外壁污垢，使液位顯示清晰(xi)。

3、檢(jian)修裝(zhuang)配玻璃(li)管(guan)(guan)在旋緊螺栓(shuan)時，要密切注(zhu)意(yi)玻璃(li)管(guan)(guan)受力不(bu)均而破碎(sui)。因此(ci)，螺栓(shuan)須嚴格(ge)按圖示1、2、3┈┈┈10、11、12順(shun)序交叉地分多次夾緊玻璃(li)管(guan)(guan)。

十、選型一覽表：

十一、訂貨時請提(ti)供下列參數：

1、型(xing)號規格；

2、被測介質名稱：介質密度：如(ru)果不知(zhi)道(dao)(dao)密度，可以(yi)告訴我(wo)們介質的(de)名稱，混合液體要(yao)知(zhi)道(dao)(dao)由(you)哪幾種液體組成；

3、儀(yi)表測(ce)量范圍(wei)：也可稱為公稱長度，也就(jiu)是兩個法(fa)蘭的中心距離；

4、工作壓力(li)：zui高承(cheng)受壓力(li)；

5、工作溫(wen)度：測(ce)量液(ye)體(ti)的zui低、zui高溫(wen)度；

6、材(cai)(cai)(cai)質(zhi)(zhi)要求：接液材(cai)(cai)(cai)質(zhi)(zhi)，如不知道(dao)用(yong)哪種(zhong)材(cai)(cai)(cai)質(zhi)(zhi)，可(ke)以向(xiang)我們(men)咨詢（一般(ban)裝(zhuang)液體的是什么材(cai)(cai)(cai)質(zhi)(zhi)我們(men)就可(ke)以用(yong)什么材(cai)(cai)(cai)質(zhi)(zhi)）；

7、是否配套供應法蘭、螺栓、螺母(mu)、閥門、密封墊圈等(deng)配件；

8、法蘭標(biao)準：法蘭的公稱通徑，使用(yong)zui多的法蘭是DN20或DN25；

9、特殊要(yao)求(qiu)：請在訂貨前詳細注明，如(ru)是否要(yao)帶遠傳、保溫夾套等等。
