一(yi)、儀表概述(shu)：

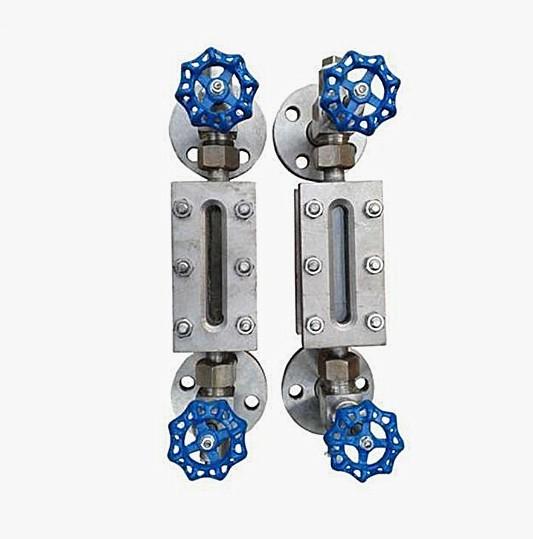

玻(bo)璃板(ban)液(ye)位計可(ke)用來直接指示密封容器中的液(ye)位高度，具有(you)結(jie)構簡單(dan)，直觀可(ke)靠，經(jing)久耐用等優(you)點，但容器中的介質必須是(shi)與鋼、鋼紙及石墨(mo)壓(ya)環(huan)不(bu)起腐蝕作用的。

儀表的上下閥上裝有(you)(you)法蘭接頭，與(yu)容器連接構聯通器，透(tou)過玻璃板直接指示(shi)容器,液(ye)位，“夾(jia)套型”設有(you)(you)加熱(re)或冷卻(que)(que)裝置。該裝置加熱(re)時可(ke)(ke)用(yong)蒸氣，冷卻(que)(que)時可(ke)(ke)用(yong)循環水，這樣可(ke)(ke)以調節(jie)流動性能(neng)，夾(jia)套型接管尺(chi)寸ZG1/4內螺紋。

在上下閥內裝有(you)鋼(gang)球，當玻璃(li)板因(yin)意外(wai)事故破(po)壞時(shi)，鋼(gang)球在容器壓力作用下，自(zi)動密封，防止容器內的(de)液(ye)體繼續外(wai)流。

在(zai)儀(yi)表的上端針(zhen)形(xing)閥(fa)裝有(you)阻(zu)塞(sai)螺釘，可供(gong)放氣(qi)之用，下端針(zhen)形(xing)閥(fa)也裝有(you)阻(zu)塞(sai)螺釘。可供(gong)放空、取樣、排污、清(qing)洗。

二、測量(liang)原理：

 玻璃板(ban)是基于(yu)連(lian)通(tong)(tong)器(qi)原理(li)設計(ji)(ji)的(de)，由主(zhu)體(ti)構成的(de)液(ye)體(ti)通(tong)(tong)路是經接管(guan)用法蘭(lan)或(huo)錐(zhui)管(guan)螺(luo)紋(wen)與(yu)被測(ce)容器(qi)連(lian)接構成連(lian)通(tong)(tong)器(qi)，透過(guo)玻璃板(ban)觀(guan)察到的(de)液(ye)面(mian)與(yu)容器(qi)內(nei)的(de)液(ye)面(mian)相(xiang)同即(ji)液(ye)位高度(du)。 液(ye)位計(ji)(ji)兩端的(de)針型閥不僅起(qi)截止閥的(de)作用，其內(nei)部的(de)鋼(gang)(gang)球具有(you)逆止閥的(de)功能(neng)，當液(ye)位計(ji)(ji)發生意外破損(sun)泄漏(lou)時，鋼(gang)(gang)球可在介質(zhi)壓(ya)力作用下自動(dong)關(guan)閉液(ye)體(ti)通(tong)(tong)道，防(fang)止液(ye)體(ti)大量外流起(qi)到安全保護作用。液(ye)位計(ji)(ji)改(gai)變零件的(de)材料或(huo)增加一些(xie)附屬(shu)部件即(ji)可達到防(fang)腐、保溫、防(fang)霜(shuang)、照明等功能(neng)。

三(san)、適用場合：

玻璃板液(ye)(ye)位計用(yong)來直接(jie)指(zhi)示承壓容(rong)器和(he)敞口(kou)容(rong)器中的液(ye)(ye)位高(gao)度(du)，其(qi)特(te)點是指(zhi)示的液(ye)(ye)位無(wu)盲區，它改變了以往無(wu)盲區組合式笨重、體積大、難觀察等缺陷(xian)，它完善了主(zhu)體通道結(jie)構(gou)、介質(zhi)流動通暢，并增(zeng)強了儀(yi)表的防粘稠，防堵(du)塞(sai)能(neng)力(li)，**用(yong)于石油(you)、化(hua)工、電力(li)、冶金等領域，特(te)別適(shi)用(yong)重油(you)、渣油(you)和(he)純氨(an)大貯罐的液(ye)(ye)位精確指(zhi)示。

四(si)、性能特點：

1、顯示清晰、無(wu)盲區、無(wu)間(jian)斷、連(lian)續指示；

2、不滲漏(lou)，不堵塞；

3、維護(hu)方便。

五、技術(shu)指標：

1、測量范圍: 300、500、800、1100、1400、1700……mm ；

2、工作壓力(li): 6.3MPa；

3、工作溫度: ≤200℃；

4、閥門(men)自動封(feng)閉(bi)壓力(li)差:0.2MPa ；

5、蒸汽夾套接頭:G1/2″外螺紋；

6、過程連(lian)(lian)接: ZW-UWB型(xing)連(lian)(lian)接螺紋:外螺紋G3/4″或M27×1.5；

7、連接法蘭:HG20592～20635-97DN20～DIN）請用戶任訂貨時注明；

8、接液材(cai)質:耐熱碳素鋼(gang)；不銹(xiu)鋼(gang)。

六、液位計分類及使用范圍如下：

1、伴熱(re)型(xing)玻(bo)璃板(ban)：主要用于被測介(jie)質需要保溫的場(chang)合；

2、防霜(shuang)型玻璃板：主要用于被測(ce)介質操作溫度為-196~0℃，玻璃易結霜(shuang)的場(chang)合；

3、無盲區(qu)型玻璃板(ban)：主要用(yong)于(yu)需(xu)要連(lian)續(xu)觀測，可(ke)視(shi)范圍內不允(yun)許(xu)有盲區(qu)的(de)場(chang)合；

4、雙色型(xing)玻(bo)璃(li)板(ban)：主(zhu)要用于介質(zhi)為(wei)無(wu)色透明液(ye)體，不易觀測液(ye)位的場合；

 5、防紫外線(xian)型(xing)玻璃板：主要用于被測介質怕紫外線(xian)照光的場合；

6、寬液(ye)室型(xing)玻(bo)璃板：主要用于被測介(jie)質黏度(du)比較大(da)或者是要求儀表(biao)的容積比較大(da)的場合；

7、照(zhao)明型玻璃板：主要(yao)用(yong)于夜間(jian)需要(yao)觀測的場合。

七、玻(bo)璃板(ban)式(shi)液位(wei)計(ji)與玻(bo)璃管液位(wei)計(ji)的區(qu)別：

液(ye)位(wei)計是(shi)(shi)一(yi)種(zhong)常用的(de)流量(liang)測量(liang)儀器，在多個行業中都有一(yi)定的(de)應用。液(ye)位(wei)計的(de)種(zhong)類是(shi)(shi)非常多的(de)，其中玻璃(li)(li)管(guan)液(ye)位(wei)計和玻璃(li)(li)板式(shi)液(ye)位(wei)計都是(shi)(shi)常用的(de)類型(xing)，大家(jia)對于(yu)兩者之間(jian)的(de)區(qu)別(bie)都了解過嗎？今天(tian)小編就來為大家(jia)具體介紹(shao)一(yi)下玻璃(li)(li)管(guan)液(ye)位(wei)計與玻璃(li)(li)板式(shi)液(ye)位(wei)計的(de)區(qu)別(bie)吧，希望(wang)可以幫助到大家(jia)。

玻(bo)璃管式液位計：

玻(bo)璃(li)管(guan)式液位(wei)計根據使用要求可(ke)有各種形式，要求不高的(de)可(ke)以因(yin)陋就簡自(zi)制，精(jing)密容器的(de)液位(wei)可(ke)用較平直光(guang)滑和粗的(de)玻(bo)璃(li)管(guan)(使毛細現象減小)加上較精(jing)密的(de)游標刻度(du)尺來讀數。

在(zai)與(yu)容器(qi)連通的(de)玻璃管(guan)中安(an)有浮(fu)動磁鋼(又稱浮(fu)子(zi)(zi))1，在(zai)玻璃管(guan)外面上下(xia)(xia)端各裝以(yi)干(gan)簧(huang)繼(ji)電(dian)(dian)器(qi)2，如這樣，當浮(fu)子(zi)(zi)接(jie)近千(qian)簧(huang)繼(ji)電(dian)(dian)器(qi)時，繼(ji)電(dian)(dian)器(qi)產生(sheng)開關(guan)動作，就可以(yi)對液位的(de)上下(xia)(xia)限進行控制或報警(jing)。

玻(bo)璃管式液(ye)位(wei)計(ji)適用于較低壓(ya)力的、敞(chang)口或(huo)密封容器液(ye)位(wei)的直(zhi)接(jie)指示。

玻璃板(ban)式(shi)液位(wei)計(ji)：

它的結構為在厚(hou)實的鋼(gang)化玻(bo)璃板1上開以(yi)細槽，下端用(yong)金屬管2與容器(qi)被(bei)測液(ye)(ye)體相連(lian)(lian)，上端用(yong)金屬管3與容器(qi)液(ye)(ye)面上空問相連(lian)(lian)，與容器(qi)相連(lian)(lian)處(chu)裝有閥(fa)4，以(yi)便操作。

玻(bo)璃(li)板(ban)式液(ye)位計能耐較(jiao)(jiao)高的(de)(de)壓力(li)(可達40公斤力(li)/平方厘米(mi))，能測(ce)多種介(jie)質的(de)(de)液(ye)位(如(ru)水、弱堿、氨液(ye)、各種油(you)品、丙銅、苯、異丙醉等)，如(ru)果(guo)要測(ce)從較(jiao)(jiao)大量程的(de)(de)液(ye)位，如(ru)3-4米(mi)時(shi)，可以(yi)把好幾(ji)段(duan)玻(bo)璃(li)板(ban)連接起(qi)米(mi)，組成(cheng)既有較(jiao)(jiao)大量程，又(you)耐較(jiao)(jiao)高壓力(li)的(de)(de)玻(bo)璃(li)板(ban)式液(ye)位計。

八、外(wai)型(xing)尺寸圖：

1.針型閥 2.本體 3.壓蓋 4.襯墊 5. 玻璃板 6.螺母 7.墊片 8.U型螺栓 9.螺柱 10.加熱夾套

反射式普通型

反射式夾套型(Z)

透(tou)光式普(pu)通型


透光式夾套型(Z)

九(jiu)、液位計的安裝、使用與維護：

1、為了(le)保證自動密超過(guo)計劃作(zuo)用(yong)，容(rong)器內的介質(zhi)壓(ya)力不(bu)得小于(yu)0.2MPa,在打開上下(xia)閥(fa)時，閥(fa)桿(gan)(gan)退出轉(zhuan)數不(bu)少于(yu)4轉(zhuan)(使鋼(gang)球(qiu)封(feng)門時，不(bu)致于(yu)碰到閥(fa)桿(gan)(gan)的**)。

 2、使(shi)用(yong)中的(de)儀表應定期(qi)檢查(cha)。清洗(xi)玻璃板內外壁污垢，使(shi)液位顯示(shi)清晰(xi)。

3、檢修裝配玻(bo)璃(li)板(ban)在旋(xuan)緊(jin)螺(luo)栓時，要(yao)密切注意玻(bo)璃(li)板(ban)受力不均而破碎(sui)。因(yin)此，螺(luo)栓須(xu)嚴格按圖示(shi)1、2、3┈┈┈10、11、12順(shun)序交叉地分(fen)多次夾緊(jin)玻(bo)璃(li)板(ban)。

十、選型一覽表：


十一、訂貨(huo)時請提(ti)供下列參數(shu)：

1、型號規格；

2、被(bei)測(ce)介質名稱(cheng)：介質密(mi)度(du)：如果(guo)不知道密(mi)度(du)，可(ke)以(yi)告訴我們介質的名稱(cheng)，混合液體要知道由哪幾種(zhong)液體組成；

3、儀表測量范圍：也可稱為(wei)公稱長度，也就是兩個法蘭的(de)中(zhong)心距離；

4、工作壓(ya)力：zui高承(cheng)受壓(ya)力；

5、工作溫度：測量液體(ti)的zui低(di)、zui高溫度；

6、材質(zhi)(zhi)要求：接(jie)液(ye)材質(zhi)(zhi)，如(ru)不知道用哪種材質(zhi)(zhi)，可(ke)以(yi)向我(wo)們咨詢(xun)（一(yi)般裝液(ye)體(ti)的是什么(me)材質(zhi)(zhi)我(wo)們就可(ke)以(yi)用什么(me)材質(zhi)(zhi)）；

7、是(shi)否(fou)配(pei)套供(gong)應(ying)法蘭、螺(luo)栓、螺(luo)母、閥門、密封墊(dian)圈等配(pei)件；

8、法蘭(lan)標準：法蘭(lan)的(de)公稱通(tong)徑，使(shi)用zui多的(de)法蘭(lan)是DN20或DN25；

9、特殊要求：請在訂貨前詳細(xi)注明，如是否(fou)要帶遠傳、保溫夾套等等。
