產品簡介

TT-YC型(xing)音(yin)(yin)叉(cha)(cha)液(ye)(ye)位(wei)(wei)(wei)計又(you)稱（音(yin)(yin)叉(cha)(cha)式(shi)(shi)振(zhen)動(dong)物(wu)位(wei)(wei)(wei)開(kai)關）是通(tong)過(guo)壓(ya)電(dian)晶體的(de)(de)(de)諧振(zhen)來引(yin)起(qi)其振(zhen)動(dong)的(de)(de)(de)，當受(shou)到物(wu)料阻尼作用(yong)時，振(zhen)幅急劇降低(di)且頻(pin)率(lv)和(he)相位(wei)(wei)(wei)發(fa)生明顯變(bian)(bian)化，這些變(bian)(bian)化會(hui)被內部電(dian)子電(dian)路(lu)檢(jian)測(ce)到，經過(guo)處理后，轉換成開(kai)關信號輸(shu)(shu)出。音(yin)(yin)叉(cha)(cha)液(ye)(ye)位(wei)(wei)(wei)計可(ke)以對(dui)料罐的(de)(de)(de)高低(di)位(wei)(wei)(wei)進行(xing)檢(jian)測(ce)、控(kong)制和(he)報警，適(shi)用(yong)于各(ge)種(zhong)液(ye)(ye)體、粉(fen)末、顆粒狀(zhuang)固體。音(yin)(yin)叉(cha)(cha)液(ye)(ye)位(wei)(wei)(wei)計實用(yong)簡單、運行(xing)可(ke)靠、適(shi)用(yong)性強基本上是免維護(hu)的(de)(de)(de)、音(yin)(yin)叉(cha)(cha)和(he)輸(shu)(shu)出均有工作狀(zhuang)態(tai)，均用(yong)發(fa)光(guang)二極管指(zhi)示(shi),可(ke)依據習(xi)慣調(diao)整狀(zhuang)態(tai)指(zhi)示(shi)，并配有三種(zhong)輸(shu)(shu)入方(fang)式(shi)(shi)（直流(liu)24V、交流(liu)110V和(he)交流(liu)220V)和(he)多(duo)種(zhong)輸(shu)(shu)出方(fang)式(shi)(shi)（直流(liu)電(dian)流(liu)輸(shu)(shu)出型(xing)、繼(ji)電(dian)器接點(dian)輸(shu)(shu)出型(xing)、直流(liu)電(dian)壓(ya)輸(shu)(shu)出型(xing)）。所有類型(xing)均有高或低(di)故障報警模式(shi)(shi)和(he)可(ke)選(xuan)擇的(de)(de)(de)儀表開(kai)關靈敏度(du)。

產(chan)品(pin)特(te)點

●不需(xu)調(diao)校：由于音叉物位開(kai)關(guan)的(de)檢測(ce)不受被測(ce)介(jie)質電參數及密度(du)的(de)影響，所以無論測(ce)量何種(zhong)介(jie)質都(dou)不需(xu)要(yao)現(xian)場調(diao)校；

●免(mian)于維護：由于音(yin)叉物位開(kai)關(guan)的檢測過程由電(dian)子電(dian)路完成(cheng)，無(wu)活動部件(jian)，所以一經(jing)安裝(zhuang)投入使用便不需要維護；

 ●適(shi)應性強(qiang)：被測(ce)介質不同的電參數、密度(du)對測(ce)量均不產(chan)生影(ying)響，結垢、攪動、湍流(liu)、氣泡(pao)、振動、中(zhong)等粘度(du)、高溫(wen)、

高壓(ya)等(deng)惡劣條件對檢測也無影響。

技術參數(shu)

1、技(ji)術(shu)參數(shu)
●介質溫度范(fan)圍：-20℃～150℃；

●環(huan)境(jing)溫度：-20℃～80℃；

●環境濕度：≤95%RH；

●被測(ce)介質：液體、粉末或顆粒狀固體；

●被測(ce)介質密度(du)：固體≥0.1g/cm3   液體≥0.7g/cm3；

●被測固體顆粒尺寸：≤10mm；

●*大液體粘度：＜1000mm2/s；

●被測介質安息角：≥200；

●壓力(li)范(fan)圍：≤4MPa；

●殼體材料：壓(ya)鑄鋁合金；

●叉體材料：1Cr18Ni9Ti；

●防爆等級：DIIBT4；

●外殼(ke)防護等級：IP65；

●連接方式：G1”螺紋(wen)；

●法蘭（用戶選定）。

2、電(dian)氣(qi)參數

●供電(dian)電(dian)壓：DC24V；AC220V   50HZ；

●輸出(chu)信號：繼電器輸出(chu)：8A  220V  AC  3A   24V   DC；

●電(dian)源功耗：≤2W ；

●音叉振動頻率：300±50Hz；

●環境(jing)振動等級：V.L.4加速度不(bu)大于1g ；

●開(kai)關信號動作時間：1-60S。

產品選型

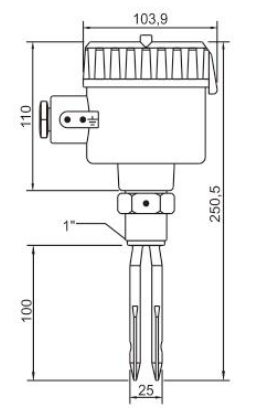

一、外形尺寸圖

二、電氣連接

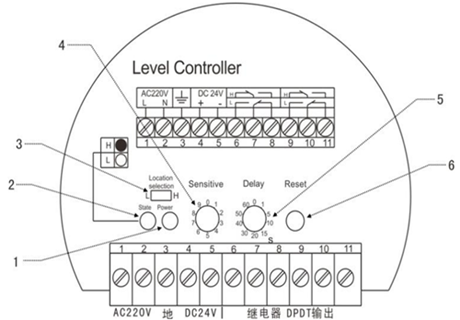

儀(yi)表(biao)接線(xian)見圖所示，儀(yi)表(biao)接線(xian)端的(de)1、2為(wei)AC220V，3為(wei)大(da)地(di)，4、5為(wei)DC24V。6、7、8、9、10、11為(wei)兩組繼電器輸出(chu)。

1、電源指示燈
2、動作狀態指示燈
3、上限、下限報警(jing)設置開關

4、靈敏度調節
5、動作釋放延遲調節
6、復位按鍵

紅燈-電源指(zhi)示  綠燈-叉體狀態指(zhi)示

三(san)、調試

●當(dang)限位(wei)報(bao)警(jing)選(xuan)擇L,叉(cha)(cha)體振動以綠燈滅指(zhi)示，接線端子6和(he)7，9和(he)10為常閉，7和(he)8，10和(he)11為常開，物體碰到叉(cha)(cha)體時叉(cha)(cha)體停振，綠燈亮，繼電器觸點(dian)翻轉6和(he)7，9和(he)10斷開，7和(he)8，10和(he)11閉合。調整延(yan)時旋鈕報(bao)警(jing)釋放延(yan)遲1-60秒。

●限位報警選擇(ze)處(chu)于H狀態，叉體(ti)振動綠燈亮為(wei)指示，接線端子(zi)6和(he)(he)7,9和(he)(he)10為(wei)常(chang)(chang)開，7和(he)(he)8，10和(he)(he)11為(wei)常(chang)(chang)閉(bi)，物體(ti)碰到叉體(ti)時，綠燈滅，繼電器翻轉(zhuan)6和(he)(he)7，9和(he)(he)10閉(bi)合(he)，7和(he)(he)8，10和(he)(he)11斷開。調(diao)整延時旋鈕報警釋放(fang)延遲1—60秒。

●一般情(qing)況下將狀態調(diao)在(zai)L段即可(ke)，以選擇繼(ji)電器輸出(chu)端子實現上(shang)下限(xian)報警。

●靈敏度(du)(du)調整：根據介質的密度(du)(du)調整，密度(du)(du)越(yue)低靈敏度(du)(du)應調整越(yue)高。

●現(xian)場振(zhen)動比較(jiao)強烈的情況下(xia)造成的誤報可將靈敏度適(shi)當降低來解決。

 ●當狀態指示(shi)選擇好(hao)后(hou)(hou)，按說明接線，確認(ren)無誤后(hou)(hou)，接通(tong)電源(yuan)，用(yong)手輕觸音(yin)叉端面模擬有物料時，狀態指示(shi)燈應變換(huan)狀態，手離開(kai)后(hou)(hou)狀態指示(shi)應復(fu)原。如此(ci)反復(fu)幾次，確認(ren)工作(zuo)正(zheng)常(chang)后(hou)(hou)方可準備在現場(chang)安(an)裝。
