一、無紙(zhi)記(ji)錄儀概述
無紙記(ji)錄(lu)儀具有日常維護工(gong)作量小、運行費用低、可靠(kao)性好、應(ying)用靈活等與現(xian)代自動控(kong)制相適應(ying)的特點。無紙記(ji)錄(lu)儀**應(ying)用于化工(gong)、煉油、冶金、制藥、造紙、建材等各(ge)行業中。
二、無紙記錄儀功(gong)能(neng)特點
1、無筆、無紙記錄(lu)，日常維護(hu)工作量(liang)非常小，運行費用低；
2、采(cai)用進口(kou)TFT 5.6 英寸320*240點(dian)陣圖形液晶顯示屏，高亮(liang)度LED背光永(yong)不黑屏，具有畫面清晰、性能穩定、色(se)彩絢麗、視角寬(kuan)，使用壽命長等特點(dian)；
3、采用高速、高性能32位(wei)ARM微(wei)處理器，畫面響應時(shi)間小于0.2秒(miao)，可(ke)同時(shi)實現16路(lu)信號采集、記錄、顯示和(he)12路(lu)報(bao)警(jing)；
4、采用(yong)256M 大容量的FLASH閃(shan)存(cun)芯片(pian)存(cun)貯歷(li)史數(shu)據，掉(diao)電永不丟失(shi)數(shu)據；
5、全(quan)隔離**輸(shu)入(ru)，可同時輸(shu)入(ru)多種(zhong)信號，無需更(geng)換模(mo)塊，通過軟(ruan)件組(zu)態即可；
6、顯(xian)示工(gong)程量數據的(de)數值(zhi)范(fan)圍更寬，可顯(xian)示4 位數值(zhi)：-999~9999；
7、可以組態顯示：工程位號、工程單位、流量累積(ji)；
8、剪貼板(ban)的(de)復制和粘貼功能方(fang)便(bian)用戶的(de)參數設置；
9、12路繼電器報警(jing)輸出，具有(you)閃(shan)光報警(jing)顯示(shi)，同時指示(shi)各(ge)路報警(jing)的下下限(xian)、下限(xian)、上限(xian)、上上限(xian)報警(jing)；
10、16 路溫壓(ya)補(bu)(bu)償(chang)(chang)，支持(chi)補(bu)(bu)償(chang)(chang)信(xin)號輸入、常(chang)數可(ke)選，提供多(duo)種補(bu)(bu)償(chang)(chang)模型，如過熱(re)蒸(zheng)汽，飽(bao)和蒸(zheng)汽、壓(ya)力補(bu)(bu)償(chang)(chang)等常(chang)用補(bu)(bu)償(chang)(chang)模型；
11、支(zhi)持外(wai)接微型打(da)印(yin)機(ji)，手(shou)動打(da)印(yin)數據(ju)、曲線，滿足用戶現(xian)場打(da)印(yin)的需求(qiu)；
12、配備標準USB 接口，支持USB 1.1 、2.0 優盤，歷史數(shu)據轉存快捷方便(bian)；
13、標準串(chuan)行通訊接口： RS485 和 RS232C ， 支持Modbus RTU協議(yi)；
14、采用新型(xing)開關電源，能在交流電源85VAC～265VAC、45～65HZ范圍(wei)內正常(chang)工作(zuo)；
15、提供(gong)變送器+24VDC隔(ge)離配電(dian)，簡化了系統，節(jie)約了費用；
16、儀表集成(cheng)硬件(jian)實時時鐘，掉電情況(kuang)下(xia)時鐘也能準確運行(xing)，更方(fang)便企業計量管理；
17、全鋁(lv)密封外殼及內部屏蔽板(ban)，保(bao)證儀表在惡劣的環境中正常工作。
三、無紙記(ji)錄儀主要指標
1、屏(ping)幕： 5.6 英寸TFT真彩色(se)圖形(xing)液(ye)晶顯示屏(ping)或藍色(se)LCD、320*240點陣、LED背光；
2、精度(du)： 實時顯(xian)示：±0.2% F.S.；
3、輸入(ru)(ru)規格：全隔(ge)離(li)**輸入(ru)(ru)，1～16通道(dao)信號輸入(ru)(ru)，通道(dao)間全隔(ge)離(li)，隔(ge)離(li)電壓大(da)于(yu)1000V；
4、記錄容量： 64/128/192/248MB（FLASH容量可選(xuan)擇）；
5、電壓輸入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；
6、電(dian)流輸入：0-10mA、4-20mA（阻抗(kang)250Ω）；
7、熱電阻(zu)(zu)： PT100、Cu50（要求三線(xian)電阻(zu)(zu)平(ping)衡，引(yin)線(xian)電阻(zu)(zu)<10&Omega;）；
8、熱電偶： S、B、K、T、E、J、F2；
9、隔離(li)配(pei)電(dian)(dian)輸(shu)出(chu)： 變送(song)器(qi)配(pei)電(dian)(dian)+24VDC，*多(duo)16路隔離(li)配(pei)電(dian)(dian)，配(pei)電(dian)(dian)&le;30mA/路；
10、模擬量變(bian)送輸出：4-20mA；負載(zai)能力750&amp;Omega;（*大）；
11、繼(ji)電器報警輸出：12路繼(ji)電器觸點輸出；
12、補償方式：一般(ban)氣體－－溫度、壓力(li)補償測量體積流量；
13、斷(duan)(duan)電保(bao)護： 內(nei)置FLASH存(cun)儲器保(bao)護參(can)數和(he)歷(li)史(shi)數據，斷(duan)(duan)電后(hou)可**保(bao)存(cun)；
14、集成(cheng)硬件時鐘：掉電(dian)后(hou)也能準確運行；
15、供電(dian)電(dian)源： 85VAC-265VAC，45～65HZ；
16、環境溫度： 0～50℃、避免日光直曬；
17、環境濕度(du)： 0～85%R.H；
18、凈重：&le;3.0Kg
四、無紙記(ji)錄儀尺寸和接線(xian)

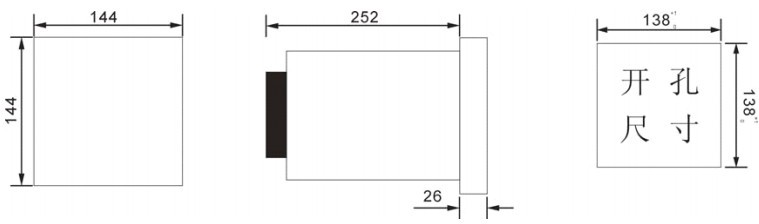

1、外形尺寸

2、接(jie)線端子
