一、單色無紙記錄儀技術指標
1、顯示
屏幕：128*64點陣(zhen)單色液(ye)晶顯示(shi)器（LCD）
精(jing)度(du)：實時顯示(shi)：±0.2% F.S.；追憶精(jing)度(du)：±0.2% F.S.
2、處理器
采(cai)(cai)用高性能的ARM Cortex-M3 32位的RISC內核，可同(tong)時實現多路信號采(cai)(cai)集、記錄、顯示和(he)多路報警。
3、存儲模塊
采用(yong)大容量(liang)并行NAND FLASH閃存芯(xin)片存貯(zhu)歷史數(shu)據，采用(yong)串(chuan)行FRAM存儲(chu)芯(xin)片存貯(zhu)系統配(pei)置參數(shu)等關鍵信息。
4、輸入功能
輸入規格：*大(da)支(zhi)持4路**模擬量輸入
電壓輸入：0-5V、1-5V、0-20mV、0-100mV
電流輸入：0-10mA、4-20mA、0-20mA
電阻輸入：Res（0~400Ω）
熱電阻(zu)：PT100、Cu50、G53、Cu100、BA1、BA2
熱電偶：S、B、K、T、R、E、N、J
輻射高溫計：F1、F2
鎢錸：WRe3-25、WRe5-26
5、輸出功能
配電輸出：支持1路給變送器集中配電+24VDC，配電＜60mA
變(bian)送輸(shu)出(chu)(chu)：*多支(zhi)持2路通道(dao)的4-20mA標準電流變(bian)送輸(shu)出(chu)(chu)，負載能力(li)500Ω（*大(da)），方便了(le)顯(xian)示(shi)儀(yi)表或DCS/PLC的采集，實現(xian)了(le)信號的長距離(li)傳輸(shu)
繼電器報(bao)警(jing)輸出：*多支持4路繼電器報(bao)警(jing)輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限(xian)、上限(xian)、下(xia)(xia)限(xian)、下(xia)(xia)下(xia)(xia)限(xian)報(bao)警(jing)
6、通(tong)訊(xun)功能
通訊接(jie)(jie)口：提供RS232C和(he)RS485兩種通訊接(jie)(jie)口供用戶選擇，支持Modbus RTU協議，波特率----（1200、4800、9600、19200、38400、57600）
打印接口(kou)：RS232C直(zhi)接連接微(wei)型打印機(ji)，波特率1200
7、供(gong)電電源
供電(dian)電(dian)源(yuan)(yuan)：220VAC，50HZ交流(liu)(liu)電(dian)源(yuan)(yuan)供電(dian)；支持24VDC（18VDC-36VDC）直流(liu)(liu)電(dian)源(yuan)(yuan)供電(dian)；支持12VDC（9VDC-18VDC）直流(liu)(liu)電(dian)源(yuan)(yuan)供電(dian)
8、誤差精度
熱電偶冷端補(bu)償(chang)誤(wu)差：±2℃
時鐘誤差：±2 秒/天
9、工作環境
環(huan)境(jing)溫(wen)度： 0～50℃（避免日光(guang)直曬）
環(huan)境濕度： 0～85%R.H（無凝結）
二、單色無紙記錄儀儀表結構及尺寸

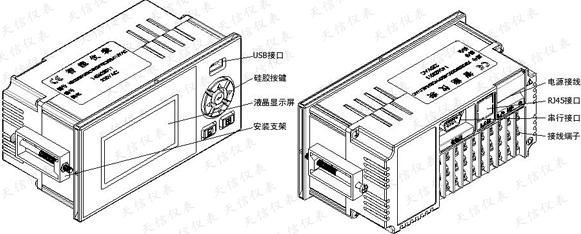

1、儀表結構(gou)

2、儀表尺寸

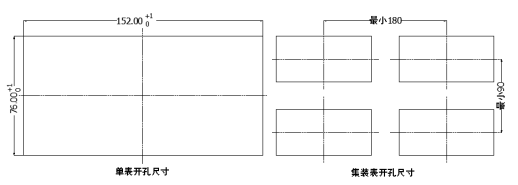

3、開孔尺寸

三、單色無紙記錄儀安裝
1、儀(yi)表安裝

將儀表從安(an)裝面(mian)板(ban)（請使用鋼板(ban)）前方(fang)推入安(an)裝孔中(zhong)(zhong)。其中(zhong)(zhong)安(an)裝面(mian)板(ban)厚度(du)為（1.5~6.5）mm。
用儀(yi)表(biao)所帶的安裝(zhuang)支(zhi)架(jia)如上圖所示安裝(zhuang)（儀(yi)表(biao)左(zuo)右兩(liang)側各安裝(zhuang)一個支(zhi)架(jia)，儀(yi)表(biao)盤安裝(zhuang)支(zhi)架(jia)所用螺絲是M4標準螺絲）。
記錄(lu)儀表體安(an)裝完畢后，即(ji)可進行信號(hao)線和電源(yuan)線的連接。

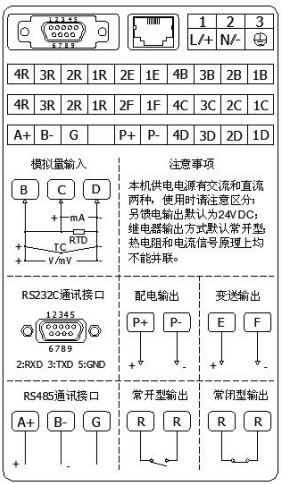

2、儀表接線圖
