一、藍屏無紙記錄儀概述
藍屏無紙記錄儀以其友好大(da)方的顯示畫面、簡單靈活的操作方式、豐富(fu)多彩(cai)的可選功能配(pei)置，在各行業(ye)中獲得了極其**的應(ying)用。
藍屏無紙(zhi)記錄(lu)儀集顯示、處(chu)理(li)、記錄(lu)等多種(zhong)功能于一(yi)身，可以采集、分析各(ge)種(zhong)工(gong)業過程中的重要(yao)數據，可應用(yong)在(zai)冶金(jin)、石油、化工(gong)、建材、造紙(zhi)、食品、制藥、熱(re)處(chu)理(li)、水處(chu)理(li)等各(ge)種(zhong)工(gong)業現場。
藍屏無紙(zhi)記(ji)錄儀具有日常維護工(gong)作(zuo)量小、運行費用低、可靠(kao)性好(hao)、應(ying)(ying)用靈活、操(cao)作(zuo)方便、性價比高等與(yu)現代自動控制相(xiang)適(shi)應(ying)(ying)的(de)特(te)點。
二、藍屏無紙記錄儀功能特點
藍屏(ping)無紙記錄儀是(shi)以32位CPU為核心、輔(fu)以大規(gui)模(mo)集(ji)成電(dian)路(lu)和圖形液晶(jing)顯(xian)示器(qi)的新型智(zhi)能化記錄儀表(biao)，儀表(biao)顯(xian)示信息量(liang)大、操作(zuo)簡單(dan)、界面友好，下(xia)面是(shi)主要功能特點：
1、采用高性能的ARM Cortex-M3 32位的RISC內核(he)，可同時實現(xian)12路信號(hao)采集、記錄、顯(xian)示及12路報警；
2、采用256M大容(rong)量的FLASH閃存(cun)芯片存(cun)貯歷史數據，掉電(dian)永(yong)不丟失(shi)數據；
3、全(quan)隔離**輸入，可同(tong)時輸入多種信(xin)號(hao)，無需(xu)更換模塊，通(tong)過軟件組態即可；
4、顯(xian)示(shi)工程量數(shu)據的數(shu)值范圍更(geng)寬(kuan)，可顯(xian)示(shi)4 位數(shu)值：-999~9999；
5、剪貼(tie)(tie)板的(de)復制和粘貼(tie)(tie)功能方便用戶的(de)參數設置；
6、多種選(xuan)(xuan)配功能(neng)、附加(jia)(jia)功能(neng)可選(xuan)(xuan)：選(xuan)(xuan)配功能(neng)：數(shu)據備份、串口通訊、串口打印、報警功能(neng)、饋電輸出、變送輸出等；附加(jia)(jia)功能(neng)：流量累積。注：選(xuan)(xuan)配功能(neng)需客戶訂貨時(shi)說(shuo)明，附加(jia)(jia)功能(neng)需定(ding)制(zhi)。
三、藍屏無紙記錄儀技術指標
1、屏(ping)幕：160*128圖(tu)形點陣藍屏(ping)液晶顯(xian)示器（LCD）；
2、精度：實時顯示：±0.2% F.S.；曲線顯示：±0.5% F.S.；追憶(yi)精度：±0.2% F.S.；
3、輸入(ru)(ru)規(gui)格：全(quan)隔離(li)**輸入(ru)(ru)，1～12通(tong)道信號輸入(ru)(ru)，通(tong)道間全(quan)隔離(li)，隔離(li)電壓(ya)大于1000V；
4、隔(ge)離阻(zu)抗：20MΩ @ 1000V；
5、記錄容量：64/128/192/248MB（FLASH容量可選(xuan)擇）；
6、電壓輸入：0～5V、1～5V、0～20mV、0～100mV ；
7、電流輸入：0～10mA、4～20mA，（0～20mA需在(zai)訂貨時注明）；
8、電阻輸入：Res；
9、頻率(lv)輸(shu)入(ru)：頻率(lv)信號（PI）（頻率(lv)范圍：0-10000HZ；輸(shu)入(ru)信號： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制）；
10、熱電(dian)阻(zu)： PT100、Cu50、G53、Cu100、BA1、BA2（要求三(san)線(xian)電(dian)阻(zu)平衡(heng)，引線(xian)電(dian)阻(zu)<10&Omega;）；
11、熱電偶： S、B、K、T、R、E、N、J；
12、輻射(she)高溫計：F1、F2；
13、鎢(wu)錸：WRe3-25、WRe5-26；
14、配(pei)(pei)電輸出(chu)：變送器配(pei)(pei)電+24VDC，*多12路配(pei)(pei)電，配(pei)(pei)電&le;30mA/路；
15、繼電器報警輸出：12路繼電器觸點輸出，觸點容(rong)量3A@220VAC/1A@30VDC，可組態上(shang)上(shang)限(xian)、上(shang)限(xian)、下(xia)(xia)限(xian)、下(xia)(xia)下(xia)(xia)限(xian)報警（附(fu)加功(gong)能(neng)）；
16、變(bian)送輸(shu)(shu)出：*多支持6路直流(liu)電流(liu)（4-20mA、0-10mA、0-20mA等）變(bian)送輸(shu)(shu)出，負載(zai)能力750&Omega;（*大）。直流(liu)電壓輸(shu)(shu)出需在訂貨時注明；
17、通訊(xun)、打(da)印(yin)：通訊(xun)接(jie)口(kou)----RS232C或RS485或CAN，波(bo)特(te)率----（1200、2400、9600、19200、38400、57600），打(da)印(yin)接(jie)口(kou)----RS232C直接(jie)連接(jie)微型打(da)印(yin)機；
18、記(ji)錄間隔：1秒(miao)至(zhi)240秒(miao)，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒(miao)可選；
19、記錄時(shi)間(jian)：記錄時(shi)間(jian)的(de)長短與FLASH存儲器(qi)容量、輸入點(dian)數、記錄間(jian)隔(ge)有關，計(ji)算公式(shi)如下：

20、數據備份和(he)轉(zhuan)存：1G、2G、4G、8G、16G及其它可以兼容(rong)的U盤；
21、熱電(dian)偶冷端補償誤差：&plusmn;1℃ ；
22、斷(duan)電保護： 內(nei)置FLASH存(cun)儲器(qi)保護參數(shu)和歷史數(shu)據，斷(duan)電后(hou)可**保存(cun)；
23、集成硬件時鐘：掉電(dian)后也(ye)能準確(que)運行；
24、時鐘(zhong)誤差：&plusmn;1 分/月；
25、供(gong)電(dian)(dian)電(dian)(dian)源(yuan)：標配220VAC（85VAC-264VAC，47～63HZ）交流電(dian)(dian)源(yuan)供(gong)電(dian)(dian)，支(zhi)持24VDC（22VDC-32VDC）直流電(dian)(dian)源(yuan)供(gong)電(dian)(dian)，直流供(gong)電(dian)(dian)需在訂貨時注明；
26、環境溫度：0～50℃、避免日(ri)光直曬；
27、環境濕(shi)度： 0～85%R.H；
28、凈重：&le;3.0Kg
四、藍屏無紙記錄儀安裝與接線

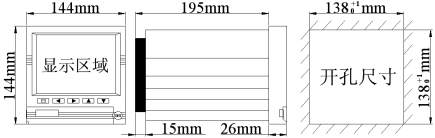

1、儀表(biao)尺寸

2、端子(zi)接線

3、交流電源220VAC輸(shu)入(ru)接線

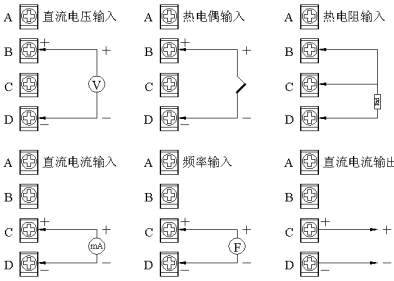

4、輸(shu)入(ru)/輸(shu)出信號接線
藍屏無紙(zhi)記(ji)錄(lu)儀*多(duo)提供12路輸入通道，支持(chi)電流(liu)、電壓、熱電阻、熱電偶(ou)等模擬量(liang)(liang)信號(hao)及PI脈(mo)沖量(liang)(liang)信號(hao)輸入，支持(chi)6路直(zhi)流(liu)電流(liu)信號(hao)輸出。

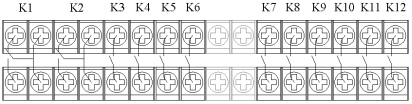

5、繼電(dian)器觸點輸出接線(xian)
藍屏無紙記錄儀支持12路繼(ji)電(dian)器觸點報(bao)警輸(shu)出（需(xu)開通報(bao)警功能）

6、饋電(dian)24VDC傳(chuan)感器供電(dian)
藍屏無紙(zhi)記錄儀(yi)可提供24VDC為變(bian)送器(qi)傳(chuan)感器(qi)供電(dian)。請勿(wu)將變(bian)送器(qi)電(dian)源輸出端子短路或從(cong)外部(bu)施(shi)加電(dian)壓，以免損壞本儀(yi)表(biao)。

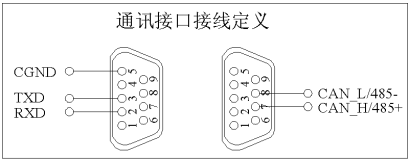

7、通訊(xun)接線

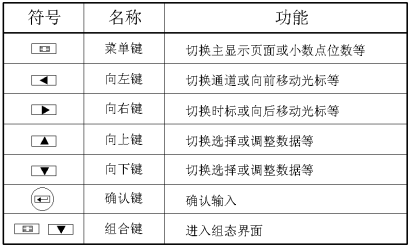

五、藍屏無紙記錄儀鍵盤功能及運行
