一、寬屏無紙記錄儀技術指標
1、顯示
（1）屏幕：7英寸真(zhen)彩TFT LCD
（2）精(jing)度：實時(shi)顯示：±0.2% F.S.；追憶精(jing)度：±0.2% F.S.
2、處理器
采用高性(xing)能的ARM Cortex-M3 32位的RISC內(nei)核，可同時實現(xian)多路(lu)(lu)信(xin)號采集、記錄、顯示和多路(lu)(lu)報警
3、存(cun)儲模(mo)塊
采用大容量并行NAND FLASH閃存芯片(pian)存貯(zhu)歷史(shi)數(shu)據，采用串行FRAM存儲芯片(pian)存貯(zhu)系統(tong)配置參(can)數(shu)等關鍵信息
4、輸(shu)入功能                                                                  輸(shu)入規(gui)格：全隔(ge)離**輸(shu)入，*大支持16路模擬量輸(shu)入
（1）電壓輸入：0-5V、1-5V、0-20mV、0-100mV
（2）電流輸入：0-10mA、4-20mA，（0-20mA輸入需在訂(ding)貨時注明(ming)）
（3）電阻(zu)輸入：Res
（4）頻率輸入：頻率信(xin)號（PI）（頻率范圍(wei)：0.5-5000HZ，*大(da)范圍(wei)可定制(zhi)）
（5）熱(re)電(dian)阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線(xian)(xian)電(dian)阻平衡，引(yin)線(xian)(xian)電(dian)阻<10&Omega;）
（6）熱電偶：S、B、K、T、R、E、N、J
（7）輻射高溫計：F1、F2
（8）鎢錸：WRe3-25、WRe5-26
5、輸出功能(neng)
（1）配(pei)電輸出：變送(song)器隔離配(pei)電+24VDC，標準(zhun)配(pei)電＜120mA（*大(da)負載能力可定制），支持其他(ta)規格隔離配(pei)電（如(ru)12VDC、5VDC配(pei)電輸出）
（2）變送(song)輸(shu)(shu)出：*多支持(chi)4路通道的(de)4-20mA標準電流變送(song)輸(shu)(shu)出，負載能力(li)750&Omega;（*大），方(fang)便了顯(xian)示(shi)儀(yi)表或(huo)DCS/PLC的(de)采集，實現了信號的(de)長(chang)距離(li)傳輸(shu)(shu)
（3）繼(ji)電器報警輸出：*多支(zhi)持6路(lu)繼(ji)電器報警輸出，觸點容量3A@220VAC/1A@30VDC，可組態上(shang)上(shang)限(xian)、上(shang)限(xian)、下(xia)限(xian)、下(xia)下(xia)限(xian)報警
6、通訊打印
（1）通(tong)訊接口(kou)：提供RS232C和RS485兩種通(tong)訊接口(kou)供用(yong)戶選(xuan)擇，支(zhi)持(chi)同(tong)時(shi)使用(yong)RS232C和RS485，支(zhi)持(chi)同(tong)時(shi)使用(yong)RS232C和RS232C，支(zhi)持(chi)Modbus RTU協議，波特率----（1200、2400、9600、19200、38400、57600）
（2）打印接口：RS232C直接連接微(wei)(wei)型打印機，波特(te)率1200
7、記錄功能
（1）記錄容(rong)(rong)量：64/128/192/248MB（FLASH容(rong)(rong)量可選擇）；
（2）記(ji)錄間隔：1秒(miao)至240秒(miao)，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒(miao)可選；
（3）記錄時(shi)間：記錄時(shi)間的長短與FLASH存儲器(qi)容量、輸入點數(shu)、記錄間隔有關，計算公式(shi)(shi)如下（代入數(shu)值的單位(wei)要與公式(shi)(shi)中一致）：

8、數(shu)據轉存
數據備份(fen)和(he)轉存(cun)：支(zhi)持(chi)USB 1.1 、2.0 優(you)盤(pan)(pan)，支(zhi)持(chi)1G到32G的U盤(pan)(pan)進行數據轉存(cun)，兼容性強，可兼容市面上絕大多數的U盤(pan)(pan)（推薦使用(yong)工業版(ban)優(you)盤(pan)(pan)）
9、供電電源
供(gong)電(dian)(dian)(dian)(dian)電(dian)(dian)(dian)(dian)源(yuan)：220VAC，50HZ交流(liu)電(dian)(dian)(dian)(dian)源(yuan)供(gong)電(dian)(dian)(dian)(dian)，支持24VDC（22VDC-32VDC）直流(liu)電(dian)(dian)(dian)(dian)源(yuan)供(gong)電(dian)(dian)(dian)(dian)（直流(liu)供(gong)電(dian)(dian)(dian)(dian)需在訂貨時注明）
10、保護(hu)功能
（1）斷(duan)電保(bao)(bao)護： 內置(zhi)存儲器保(bao)(bao)護參數和歷史數據，斷(duan)電后**保(bao)(bao)存
（2）時(shi)鐘保(bao)護：集(ji)成硬件時(shi)鐘，掉電后也能準確運行(xing)
（3）配(pei)電(dian)短路(lu)保護：配(pei)電(dian)輸(shu)出短路(lu)時，儀(yi)表正(zheng)常(chang)運行
11、誤差精度
（1）熱電偶冷端(duan)補償誤(wu)差：&plusmn;2℃
（2）時鐘誤差(cha)：&plusmn;2 秒/天
12、工(gong)作(zuo)環境
（1）環境溫度(du)：0～50℃（避免日光直曬）
（2）環境濕度：0～85%R.H（無(wu)凝結）
13、儀表凈重
凈(jing)重(zhong)：&le;1.5Kg
二、寬屏無紙記錄儀安裝接線

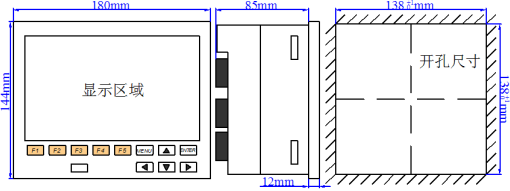

1、儀表尺寸

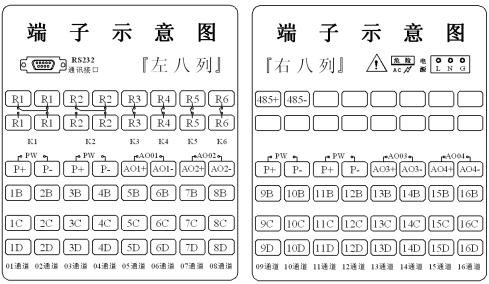

2、接線端子示(shi)意圖

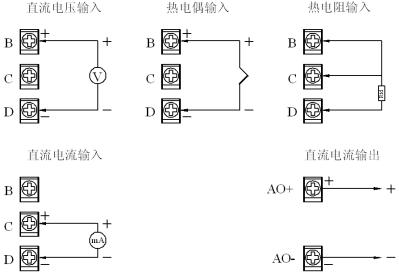

3、輸入/輸出信號接(jie)線(xian)

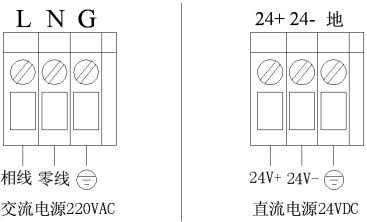

4、交/直流(liu)電源(yuan)輸入接線

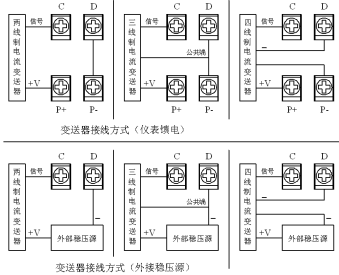

5、變送器配電接線

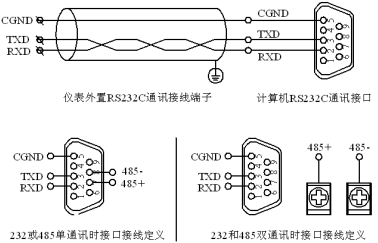

6、通訊接(jie)口定義及接(jie)線(xian)

三、寬屏無紙記錄儀鍵盤功能及運行
1、儀表面板

2、鍵(jian)盤功(gong)能

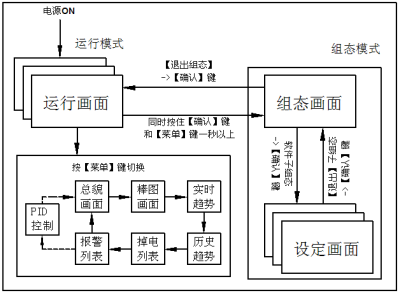

3、使用模式(shi)

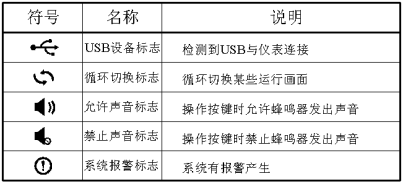

4、狀態標志

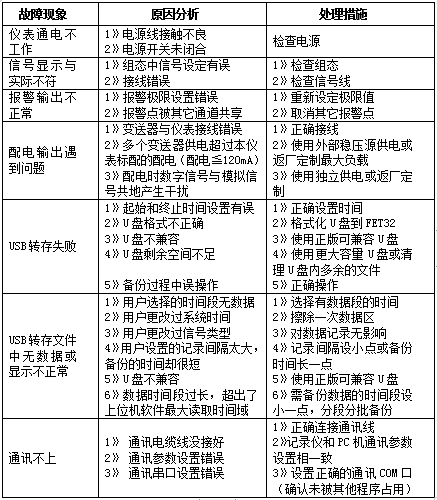

四、寬屏無紙記錄儀故障分析及排除
