一、小屏無紙記錄儀技術指標
1、屏(ping)幕：128*64點陣藍屏(ping)液晶(jing)顯示器(qi)（LCD）
2、精度：實時(shi)顯示：±0.2% F.S.；追(zhui)憶(yi)精度：±0.2% F.S.
3、處理器：采(cai)用高性能的(de)ARM Cortex-M3 32位的(de)RISC內核，可(ke)同時實現多路信號采(cai)集、記錄(lu)、顯示和(he)多路報警(jing)
4、存儲模塊：采用(yong)大容(rong)量并(bing)行NAND FLASH閃存芯(xin)片存貯(zhu)歷史(shi)數據，采用(yong)串行FRAM存儲芯(xin)片存貯(zhu)系統配置參(can)數等關鍵信息
5、輸入規格：全隔離**輸入，*大(da)支(zhi)持4路(lu)模(mo)擬量輸入+1路(lu)頻率輸入
6、輸入功能：
（1）電壓輸入(ru)：0-5V、1-5V、0-20mV、0-100mV
（2）電流(liu)輸入(ru)：0-10mA、4-20mA，（0-20mA輸入(ru)需在訂貨時注明）
（3）電(dian)阻輸入：Res
（4）頻(pin)率(lv)輸入(ru)：頻(pin)率(lv)信號(hao)（PI）（頻(pin)率(lv)范圍(wei)：0.5-5000HZ，*大頻(pin)率(lv)范圍(wei)可定制）
（5）熱電阻(zu)(zu)：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻(zu)(zu)平(ping)衡，引線電阻(zu)(zu)<10&Omega;）
（6）熱電偶：S、B、K、T、R、E、N、J
（7）輻射高(gao)溫(wen)計(ji)：F1、F2
（8）鎢錸：WRe3-25、WRe5-26
7、輸出功能：
（1）配(pei)(pei)電(dian)(dian)(dian)輸(shu)出(chu)(chu)：變送(song)器集中(zhong)配(pei)(pei)電(dian)(dian)(dian)+24VDC，標準配(pei)(pei)電(dian)(dian)(dian)＜30mA（*大(da)負載能力可定(ding)制），支持多種規格集中(zhong)配(pei)(pei)電(dian)(dian)(dian)（如12VDC、5VDC配(pei)(pei)電(dian)(dian)(dian)輸(shu)出(chu)(chu)）
（2）變(bian)送輸出：*多(duo)支(zhi)持2路通道(dao)的4-20mA標準(zhun)電流變(bian)送輸出，負載能力750&Omega;（*大(da)），方便了(le)顯示(shi)儀表或(huo)DCS/PLC的采集，實現(xian)了(le)信(xin)號的長(chang)距離傳輸
（3）繼(ji)電器報(bao)警輸出：*多支持4路繼(ji)電器報(bao)警輸出，觸(chu)點容量3A@220VAC/1A@30VDC，可(ke)組態上上限(xian)、上限(xian)、下限(xian)、下下限(xian)報(bao)警
8、通訊打印：
（1）通訊接口(kou)：RS232C或(huo)RS485，支持Modbus RTU協議，波特率----（1200、2400、9600、19200、38400、57600）
（2）打印接(jie)(jie)口：RS232C直接(jie)(jie)連接(jie)(jie)微型打印機，波特率1200
9、記錄(lu)功能：
（1）記錄容量：64/128/192/248MB（FLASH容量可選擇）；
（2）記錄間隔：1秒至240秒，共(gong)分11檔(dang)：1/2/4/8/12/24/36/60/120/180/240秒可選(xuan)；
（3）記(ji)錄時(shi)間：記(ji)錄時(shi)間的(de)長短與FLASH存(cun)儲(chu)器容量(liang)、輸入點數、記(ji)錄間隔有關(guan)，計算公(gong)式如下(xia)（代(dai)入數值的(de)單位要與公(gong)式中一(yi)致）：
10、數(shu)據(ju)轉(zhuan)存(cun)：數(shu)據(ju)備份和(he)轉(zhuan)存(cun)：支持(chi)USB 1.1 、2.0 優盤，支持(chi)1G到16G的U盤進行數(shu)據(ju)轉(zhuan)存(cun)，兼(jian)容性(xing)強，可兼(jian)容市面上絕大多數(shu)的U盤（推薦(jian)使用工業版優盤）
11、供(gong)電(dian)(dian)(dian)電(dian)(dian)(dian)源：220VAC，50HZ交(jiao)流電(dian)(dian)(dian)源供(gong)電(dian)(dian)(dian)，支持24VDC（22VDC-28VDC）直(zhi)流電(dian)(dian)(dian)源供(gong)電(dian)(dian)(dian)，支持12VDC（11.2VDC-16VDC）直(zhi)流電(dian)(dian)(dian)源供(gong)電(dian)(dian)(dian)
12、保護功能：
（1）斷(duan)電保(bao)護：內置存儲器(qi)保(bao)護參數和歷史數據，斷(duan)電后**保(bao)存
（2）時鐘(zhong)保護：集(ji)成硬件時鐘(zhong)，掉電后也能準確(que)運行
13、誤差精度：
（1）熱電偶冷(leng)端補償誤差：&plusmn;2℃
（2）時鐘(zhong)誤差：&plusmn;2 秒/天
14、工作(zuo)環境：
（1）環境溫度：0～50℃（避免日光直曬）
（2）環境濕度(du)：0～85%R.H（無凝結）
15、儀(yi)表凈(jing)重(zhong)：凈(jing)重(zhong)：&le;1.0Kg
二、小屏無紙記錄儀安裝接線

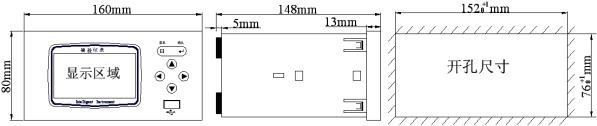

1、儀表(biao)尺寸(cun)

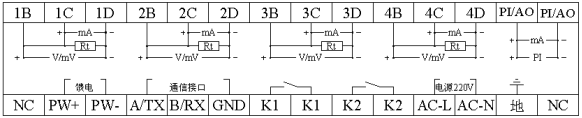

2、端子接線

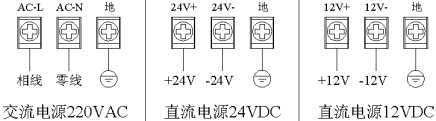

3、交/直流電源輸入接線

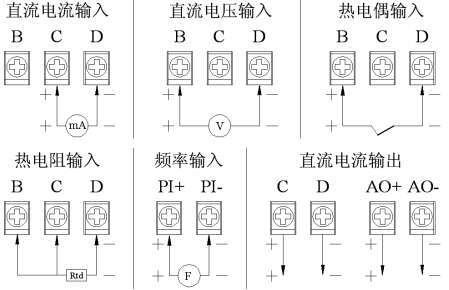

4、輸(shu)入/輸(shu)出信號接線

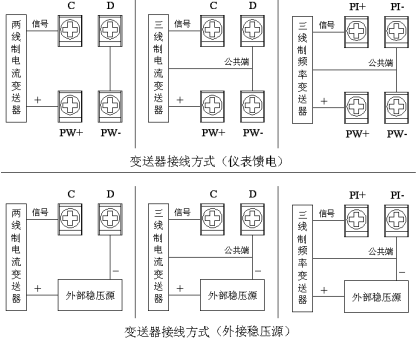

5、變(bian)送(song)器接線

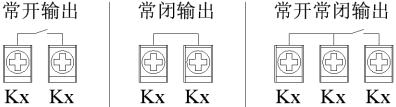

6、繼電器觸點(dian)輸出接線

三、小屏無紙記錄儀使用及運行

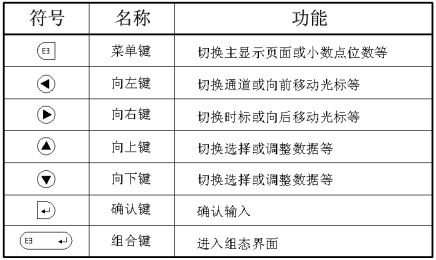

1、鍵盤功能

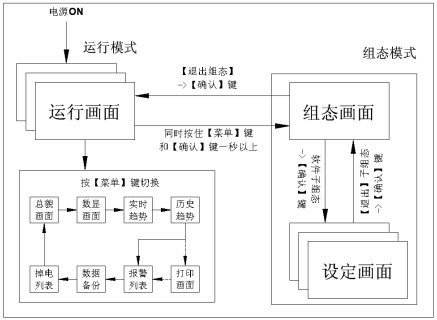

2、使用模式
