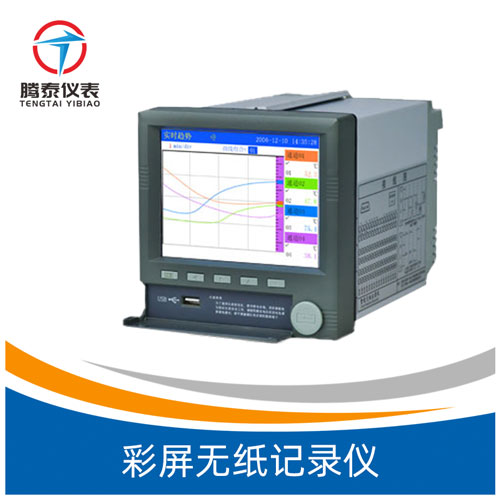

一、彩屏無紙記錄儀概述
彩屏無紙記錄(lu)儀(yi)以其(qi)友好大方的(de)顯示畫面、簡單靈活的(de)操(cao)作方式、豐富(fu)多彩的(de)可(ke)選功能配置，在各行(xing)業(ye)中獲得了(le)極其(qi)**的(de)應用(yong)。
彩屏(ping)無紙記(ji)錄儀集顯示、處理(li)(li)、記(ji)錄等多種功能于一(yi)身，可以采集、分析各(ge)種工業(ye)過程(cheng)中(zhong)的重要數據(ju)，可應用在冶(ye)金、石油、化工、建材、造紙、食品、制藥、熱處理(li)(li)、水處理(li)(li)等各(ge)種工業(ye)現場。
彩屏無(wu)紙記(ji)錄儀具(ju)有日常維護(hu)工(gong)作量小、運行費(fei)用低、可靠(kao)性(xing)好、應用靈活、操作方(fang)便、性(xing)價比高等與現代(dai)自動控制(zhi)相適應的特點(dian)。
二、彩屏無紙記錄儀功能特點
彩屏無(wu)紙記(ji)錄儀(yi)(yi)是(shi)以32位CPU為核心、輔以大規模集成電路和(he)圖形液晶(jing)顯示器的(de)新型智能化(hua)記(ji)錄儀(yi)(yi)表，儀(yi)(yi)表顯示信息量大、操作簡單、界面(mian)友(you)好，下面(mian)是(shi)主要功(gong)能特(te)點：
1、采用(yong)高性能的(de)(de)ARM Cortex-M3 32位的(de)(de)RISC內核，可同時實現12路(lu)信號采集、記(ji)錄、顯示及12路(lu)報(bao)警；
2、采用256M大容量的FLASH閃存芯片存貯歷史數據，掉電永不(bu)丟失數據；
3、全隔(ge)離**輸(shu)入(ru)，可同時輸(shu)入(ru)多種信(xin)號，無需更換模塊，通(tong)過軟件(jian)組態即(ji)可；
4、顯示(shi)工程量數據(ju)的數值范(fan)圍更寬(kuan)，可(ke)顯示(shi)4 位數值：-999~9999；
5、剪貼板的復制(zhi)和粘貼功能方便用(yong)戶的參數設(she)置；
6、多種選(xuan)配功(gong)(gong)能(neng)、附加(jia)功(gong)(gong)能(neng)可選(xuan)：選(xuan)配功(gong)(gong)能(neng)：數據備(bei)份、串口通訊、串口打(da)印(yin)、報警功(gong)(gong)能(neng)、饋電輸出(chu)、變送輸出(chu)等；附加(jia)功(gong)(gong)能(neng)：流量累(lei)積。注：選(xuan)配功(gong)(gong)能(neng)需(xu)客戶(hu)訂貨(huo)時說明，附加(jia)功(gong)(gong)能(neng)需(xu)定制。
三、彩屏無紙記錄儀技術指標
1、屏(ping)幕(mu)：160*128圖形點陣彩屏(ping)液晶顯示器(qi)（LCD）；
2、精(jing)度：實時顯(xian)示：±0.2% F.S.；曲線顯(xian)示：±0.5% F.S.；追憶(yi)精(jing)度：±0.2% F.S.；
3、輸(shu)入規(gui)格(ge)：全(quan)隔離(li)(li)**輸(shu)入，1～12通道(dao)信號輸(shu)入，通道(dao)間全(quan)隔離(li)(li)，隔離(li)(li)電壓大(da)于1000V；
4、隔離阻抗(kang)：20MΩ @ 1000V；
5、記錄容量：64/128/192/248MB（FLASH容量可選擇）；
6、電(dian)壓(ya)輸入：0～5V、1～5V、0～20mV、0～100mV ；
7、電流輸入：0～10mA、4～20mA，（0～20mA需在訂貨時注(zhu)明）；
8、電阻輸入：Res；
9、頻率輸入：頻率信號(hao)（PI）（頻率范圍：0-10000HZ；輸入信號(hao)： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需(xu)定制）；
10、熱電(dian)(dian)阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求(qiu)三線電(dian)(dian)阻平(ping)衡，引線電(dian)(dian)阻<10&Omega;）；
11、熱電偶(ou)： S、B、K、T、R、E、N、J；
12、輻射高溫計：F1、F2；
13、鎢錸：WRe3-25、WRe5-26；
14、配電(dian)輸出(chu)：變送器配電(dian)+24VDC，*多12路(lu)配電(dian)，配電(dian)&le;30mA/路(lu)；
15、繼電器(qi)報警(jing)輸出(chu)(chu)：12路繼電器(qi)觸點輸出(chu)(chu)，觸點容量(liang)3A@220VAC/1A@30VDC，可(ke)組態上(shang)上(shang)限(xian)、上(shang)限(xian)、下(xia)限(xian)、下(xia)下(xia)限(xian)報警(jing)（附加功能）；
16、變送(song)輸(shu)出：*多支持6路直流電流（4-20mA、0-10mA、0-20mA等(deng)）變送(song)輸(shu)出，負載能力750&Omega;（*大）。直流電壓輸(shu)出需在訂(ding)貨時注明；
17、通(tong)訊、打(da)印：通(tong)訊接口----RS232C或RS485或CAN，波特率----（1200、2400、9600、19200、38400、57600），打(da)印接口----RS232C直接連接微(wei)型打(da)印機；
18、記錄間隔(ge)：1秒至240秒，共分(fen)11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；
19、記錄(lu)時(shi)間：記錄(lu)時(shi)間的長短與(yu)FLASH存儲器容量、輸入點(dian)數、記錄(lu)間隔(ge)有關，計算(suan)公式如下：

20、數據備份(fen)和轉存：1G、2G、4G、8G、16G及(ji)其它可以兼容的U盤；
21、熱電偶冷端補償誤(wu)差(cha)：&plusmn;1℃ ；
22、斷(duan)電保(bao)護： 內置FLASH存(cun)儲(chu)器保(bao)護參數和(he)歷史(shi)數據，斷(duan)電后可**保(bao)存(cun)；
23、集成硬件(jian)時(shi)鐘(zhong)：掉電后也能(neng)準確運(yun)行；
24、時(shi)鐘(zhong)誤(wu)差(cha)：&plusmn;1 分/月；
25、供(gong)電(dian)(dian)(dian)電(dian)(dian)(dian)源：標配(pei)220VAC（85VAC-264VAC，47～63HZ）交流電(dian)(dian)(dian)源供(gong)電(dian)(dian)(dian)，支(zhi)持24VDC（22VDC-32VDC）直(zhi)流電(dian)(dian)(dian)源供(gong)電(dian)(dian)(dian)，直(zhi)流供(gong)電(dian)(dian)(dian)需在訂貨時注明；
26、環(huan)境溫度：0～50℃、避免日光直曬；
27、環境(jing)濕度： 0～85%R.H；
28、凈重：&le;3.0Kg
四、彩屏無紙記錄儀安裝與接線

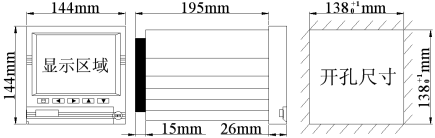

1、儀表尺寸(cun)

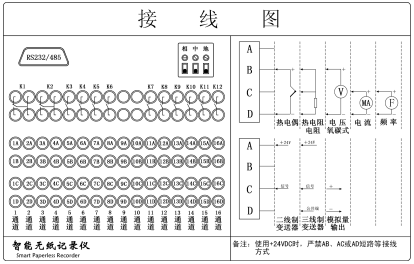

2、端子接線

3、交流電源220VAC輸(shu)入接線

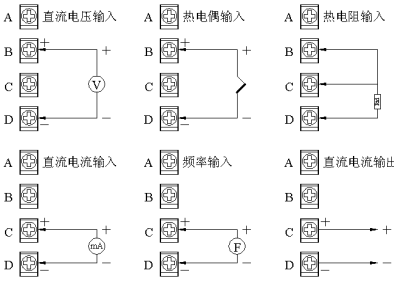

4、輸入/輸出(chu)信號接線
彩(cai)屏無紙記錄儀*多提供12路輸入通道(dao)，支持(chi)電(dian)(dian)(dian)流(liu)、電(dian)(dian)(dian)壓、熱(re)電(dian)(dian)(dian)阻、熱(re)電(dian)(dian)(dian)偶等(deng)模擬量信號及PI脈沖量信號輸入，支持(chi)6路直流(liu)電(dian)(dian)(dian)流(liu)信號輸出。

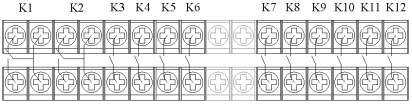

5、繼電器觸點輸出(chu)接線
彩屏無紙記錄儀支持12路繼電器(qi)觸點報警(jing)(jing)輸出(chu)（需開通(tong)報警(jing)(jing)功能）

6、饋(kui)電24VDC傳感(gan)器供(gong)電
彩屏無紙記錄儀可提供24VDC為變(bian)送器(qi)傳感器(qi)供電(dian)(dian)。請勿將變(bian)送器(qi)電(dian)(dian)源輸出端(duan)子短路或(huo)從外部施(shi)加電(dian)(dian)壓，以免損壞本儀表。

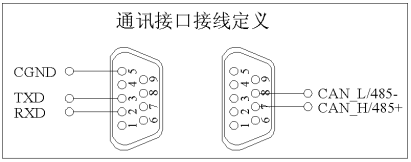

7、通訊接線

五、彩屏無紙記錄儀鍵盤功能及運行

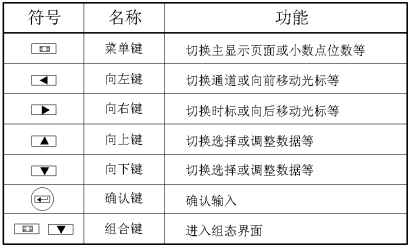

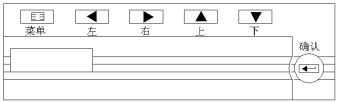

鍵盤功能
