一、小型組合打印一體無紙記錄儀概述
天(tian)信儀(yi)表小型(xing)組合打印一(yi)體無紙記(ji)錄儀(yi)是以32位(wei)CPU為核心、輔以大(da)規模(mo)集成電路和圖形液晶顯示器的新型(xing)智(zhi)能化記(ji)錄儀(yi)表，儀(yi)表顯示信息量(liang)大(da)、操(cao)作簡單、界面友(you)好。
1、采用高性能的(de)(de)ARM Cortex-M3 32位的(de)(de)RISC內核，可(ke)同(tong)時實(shi)現多路信號采集、記(ji)錄、顯示和多路報警；
2、采用256M 大(da)容(rong)量的(de)FLASH閃存(cun)芯片存(cun)貯歷史數據，掉電永不丟失數據；
3、全隔離**輸入，可同時輸入多種信號，無需(xu)更換模塊，通過軟(ruan)件組態即可；
4、顯示工程量數據(ju)的數值(zhi)范圍更寬(kuan)，可顯示4位數值(zhi)：-999~9999；
5、剪貼(tie)板(ban)的復制和粘貼(tie)功能方便用戶的參數(shu)設置(zhi)；
6、多種(zhong)選(xuan)配(pei)功能、附(fu)(fu)加功能可選(xuan)：選(xuan)配(pei)功能：數據備份、串口(kou)通訊(xun)、串口(kou)打印、報警功能、饋電(dian)輸(shu)出、變(bian)送輸(shu)出等；附(fu)(fu)加功能：歷史曲線(xian)。注(zhu)：選(xuan)配(pei)功能需客(ke)戶(hu)訂貨時說(shuo)明，附(fu)(fu)加功能需定制。
二、小型組合打印一體無紙記錄儀主要特點
1、屏幕：128*64點陣藍(lan)屏液晶顯(xian)示器（LCD）；
2、精度： 實時顯(xian)示：±0.2% F.S.；
3、追(zhui)憶精度：±0.2% F.S.；
4、處理器：采(cai)用高性(xing)能的(de)ARM Cortex-M3 32位的(de)RISC內核，可同(tong)時(shi)實現多路信號采(cai)集、記錄、顯(xian)示(shi)和多路報警(jing)；
5、存儲模塊：采用大容量并(bing)行NAND FLASH閃(shan)存芯片存貯歷(li)史數(shu)據，采用串(chuan)行FRAM存儲芯片存貯系統配置參數(shu)等關鍵信息(xi)；
6、輸(shu)入(ru)(ru)規格：全(quan)隔離(li)**輸(shu)入(ru)(ru)，1～4通道信號輸(shu)入(ru)(ru)（*大可支(zhi)持4路(lu)模擬(ni)量(liang)輸(shu)入(ru)(ru)+1路(lu)頻率(lv)輸(shu)入(ru)(ru)）；
7、記錄(lu)容量： 64/128/192/248MB（FLASH容量可選擇）；
8、電壓(ya)輸入：0-5V、1-5V、0-20mV、0-100mV ；
9、電流輸入：0-10mA、4-20mA，（0-20mA需在訂貨(huo)時注明）；
三、小型組合打印一體無紙記錄儀性能指標
1、電阻(zu)輸(shu)入：Res；
2、頻(pin)率(lv)輸入：頻(pin)率(lv)信號（PI）（頻(pin)率(lv)范圍(wei)：0-5000HZ；輸入信號： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制）；
3、熱(re)電(dian)(dian)阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三(san)線電(dian)(dian)阻平衡(heng)，引線電(dian)(dian)阻‹10Ω）；
4、熱電偶： S、B、K、T、R、E、N、J；
5、輻(fu)射(she)高(gao)溫計：F1、F2；
6、鎢錸：WRe3-25、WRe5-26；
7、其它輸入(ru)信號（如開關量輸入(ru)）或分度號（如PT1000）需在訂貨時注明；
8、配(pei)(pei)(pei)電(dian)(dian)(dian)輸出(chu)(chu)：變送器集(ji)中配(pei)(pei)(pei)電(dian)(dian)(dian)+24VDC，標準配(pei)(pei)(pei)電(dian)(dian)(dian)≤30mA（*大負載能力可定制），支持(chi)多種規(gui)格集(ji)中配(pei)(pei)(pei)電(dian)(dian)(dian)（如12VDC、5VDC配(pei)(pei)(pei)電(dian)(dian)(dian)輸出(chu)(chu)）；
9、變(bian)送(song)輸出(chu)：*多支持2路通道的(de)4-20mA標準電流變(bian)送(song)輸出(chu)，負載能力750Ω（*大），方便了顯示儀表或DCS/PLC的(de)采(cai)集(ji)，也(ye)實現了信號的(de)長距離傳輸；
10、繼電器(qi)報警(jing)輸出：2路繼電器(qi)觸點(dian)輸出（*多可(ke)支持4路繼電器(qi)報警(jing)輸出），觸點(dian)容量3A，可(ke)組態上上限、上限、下限、下下限報警(jing)；
11、通訊(xun)、打(da)(da)印(yin)(yin)：通訊(xun)接口----RS232C或RS485，支持Modbus RTU協議，波特率----（1200、2400、9600、19200、38400、57600），打(da)(da)印(yin)(yin)接口----RS232C直(zhi)接連接微型打(da)(da)印(yin)(yin)機；
12、記錄間隔：1秒(miao)至240秒(miao)，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒(miao)可(ke)選；
13、記(ji)錄時間：記(ji)錄時間的長短(duan)與FLASH存儲器容量(liang)、輸入點數、記(ji)錄間隔有關，計算(suan)公(gong)式如下：

14、數據(ju)備(bei)份和轉(zhuan)存：支持USB 1.1 、2.0 優(you)盤(pan)，支持1G到(dao)16G的(de)(de)U盤(pan)進行數據(ju)轉(zhuan)存，兼(jian)容性強，可兼(jian)容市面(mian)上絕大多數的(de)(de)U盤(pan)；
15、熱電(dian)偶(ou)冷端補償誤差： ±1℃ ；
16、斷電保護： 內置(zhi)FLASH存儲器保護參數(shu)和歷史數(shu)據，斷電后可**保存；
17、集成硬件(jian)時鐘：掉電后(hou)也能準確運行；
18、時鐘誤差： ±1 分/月；
19、供(gong)電(dian)(dian)電(dian)(dian)源：標配220VAC，50HZ交(jiao)流電(dian)(dian)源供(gong)電(dian)(dian)，支(zhi)持(chi)24VDC（22VDC-32VDC）直(zhi)流電(dian)(dian)源供(gong)電(dian)(dian)，支(zhi)持(chi)12VDC（11.2VDC-20VDC）直(zhi)流電(dian)(dian)源供(gong)電(dian)(dian)，直(zhi)流供(gong)電(dian)(dian)需在訂貨時注明；
20、環境溫(wen)度： 0～50℃、避免日光直曬；
21、環境濕度： 0～85%R.H；
22、凈重(zhong)：≤1.0Kg
四、打印一體無紙記錄儀尺寸和接線

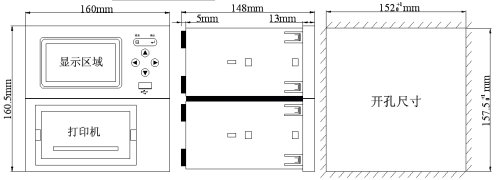

1、儀表尺寸

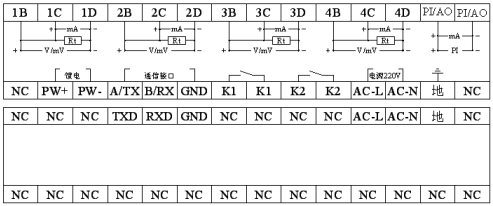

2、端子(zi)接線
