防爆超聲波液位計的安裝方法以及常見故障解決

返回列表 來源：江蘇騰泰儀(yi)表(biao)科技有限公司 瀏覽：-1335 發布日期：2021-06-22
1、外形(xing)尺(chi)寸


2、裝置辦法
開敞環境下(xia)普(pu)通采用支架裝置(zhi)方式(shi)，用儀(yi)表自帶(dai)法蘭固定(ding)。池或罐在裝置(zhi)位置(zhi)上(shang)割一個直徑60mm的(de)圓孔，將儀(yi)表探頭(tou)放入，然后將法蘭自下(xia)而上(shang)旋(xuan)緊(jin)。裝置(zhi)必需保證儀(yi)表的(de)探頭(tou)面與被測液面程(cheng)度。

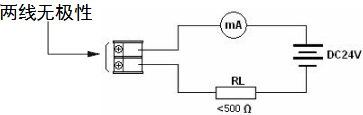

3、二線制(zhi)接線辦法



二(er)、防(fang)爆(bao)超聲波液位計裝置參數含義


1、防爆超聲波(bo)液(ye)位(wei)計的探(tan)頭發波(bo)打(da)到(dao)(dao)液(ye)位(wei)后(hou)反射回探(tan)頭，探(tan)頭接納到(dao)(dao)后(hou)計算發波(bo)到(dao)(dao)收波(bo)的時間(jian)，得到(dao)(dao)丈量(liang)間(jian)隔L，儀(yi)表裝置(zhi)高(gao)度TH減去(qu)丈量(liang)間(jian)隔L將得到(dao)(dao)當(dang)前液(ye)位(wei)H。
2、防(fang)爆超聲波(bo)液位計量(liang)(liang)程指儀(yi)表可(ke)以丈量(liang)(liang)的間隔(ge)，裝置(zhi)高度TH應小于量(liang)(liang)程。
3、防爆超聲波(bo)液(ye)位計盲(mang)區(qu)(qu)指儀表在探(tan)頭(tou)(tou)左近(jin)無(wu)法丈量的區(qu)(qu)域，*高液(ye)位與探(tan)頭(tou)(tou)間(jian)距(ju)應大于(yu)盲(mang)區(qu)(qu)，例(li)盲(mang)區(qu)(qu)為0.5m，則(ze)*高液(ye)位與探(tan)頭(tou)(tou)間(jian)距(ju)必需大于(yu)0.5m。如(ru)：量程：6米(mi)，盲(mang)區(qu)(qu)：0.45米(mi)，實踐丈量為：0~5.55米(mi)
4、探頭(tou)發波是(shi)個擴(kuo)散過程，即有方向角，裝置(zhi)的時分要留意，否則可能打(da)到池壁的凸起物或渠道邊沿(yan)。
三、防爆(bao)超(chao)聲波液(ye)位計裝(zhuang)置準(zhun)繩
1、探(tan)頭發(fa)射(she)面到*低液位(wei)的間隔，應小于選(xuan)購儀(yi)表的量程。
2、探頭發(fa)射面到*高液位的(de)間(jian)隔，應大于選購儀(yi)表的(de)盲區。
3、探(tan)頭的發(fa)射面應該與(yu)液體(ti)外表(biao)堅持平行。
4、探頭的(de)(de)裝(zhuang)置位置應盡量避(bi)開正下方進(jin)、出料口(kou)等(deng)液面猛烈動搖的(de)(de)位置。
5、若(ruo)池壁(bi)或罐壁(bi)不潤滑，儀表裝置位置需(xu)分開(kai)池壁(bi)或罐壁(bi)0.5m以上。
6、若探(tan)頭發射面(mian)到(dao)*高液(ye)位的間隔小于(yu)(yu)(yu)選(xuan)購(gou)儀表的盲區，需加裝延(yan)(yan)伸(shen)管(guan)，延(yan)(yan)伸(shen)管(guan)管(guan)徑大(da)(da)(da)于(yu)(yu)(yu)120mm，長度(du)0.45m～0.60m，垂直裝置，內壁(bi)潤(run)滑，罐上(shang)開孔應大(da)(da)(da)于(yu)(yu)(yu)延(yan)(yan)伸(shen)管(guan)內徑。或者將管(guan)子通至罐底，管(guan)徑大(da)(da)(da)于(yu)(yu)(yu)100mm，管(guan)底留(liu)孔堅持延(yan)(yan)伸(shen)管(guan)內液(ye)面(mian)與罐內等高。
四、防爆超聲波液位(wei)計(ji)裝(zhuang)置(zhi)留意事項
1、防爆(bao)超聲波液位(wei)計在(zai)室外(wai)裝(zhuang)置倡議(yi)加(jia)裝(zhuang)遮陽板以延長(chang)儀表(biao)運用壽(shou)命。
2、電線、電纜(lan)維護管，要留意密封(feng)避免積(ji)水(shui)。
3、防爆超聲波液(ye)位(wei)計固然(ran)本身(shen)帶(dai)有(you)防雷器件(jian)，但(dan)儀表(biao)在(zai)多雷地域運(yun)用(yong)時，倡議在(zai)儀表(biao)的進出(chu)線(xian)端另外裝置專用(yong)的防雷安裝。
4、防爆超聲波液位(wei)(wei)計在(zai)(zai)特(te)別酷熱、冰冷的中央(yang)運(yun)用，即四(si)周環境溫度有可能超出儀表(biao)的工(gong)作請求(qiu)時(shi)，倡議在(zai)(zai)液位(wei)(wei)儀四(si)周加設防高、低溫安(an)裝。


防爆超聲波(bo)液位(wei)計常見故障(zhang)解決辦法


**種(zhong)：現場容器里面會有攪(jiao)拌，液體動搖比擬大(da)，會影響超(chao)聲波液位計的丈量。

毛病現象：無信號(hao)或者數據的動搖兇猛。
緣由：超聲波液位計所說的(de)(de)丈量幾米間(jian)隔，指(zhi)的(de)(de)都是(shi)指(zhi)寧(ning)靜(jing)的(de)(de)水(shui)面。比方像5米量程的(de)(de)超聲波液位計，普(pu)通就是(shi)指(zhi)丈量寧(ning)靜(jing)的(de)(de)水(shui)面zui大間(jian)隔是(shi)5米，實踐(jian)出廠就會(hui)做到(dao)6米。遇(yu)到(dao)容器里(li)面有(you)攪拌(ban)的(de)(de)狀(zhuang)況下，水(shui)面不(bu)是(shi)寧(ning)靜(jing)的(de)(de)，反射(she)信(xin)號(hao)會(hui)削弱到(dao)正常信(xin)號(hao)的(de)(de)一半以下。

處理辦法：
1.所(suo)選用更大(da)量程的(de)超聲波液位(wei)計，假如(ru)實踐量程就(jiu)是5米(mi)，那么(me)就(jiu)要用10米(mi)或者(zhe)15米(mi)的(de)超聲波液位(wei)計來丈(zhang)量。

2.假如是不換超(chao)聲波(bo)液(ye)位計，而且罐子里面(mian)液(ye)體(ti)無粘性，就(jiu)還能(neng)夠裝置導波(bo)管(guan)，把超(chao)聲波(bo)液(ye)位計探(tan)頭(tou)防置在導波(bo)管(guan)內丈(zhang)量液(ye)位計高度，由(you)于導波(bo)管(guan)內的液(ye)面(mian)根本(ben)是平穩的。

3.倡議(yi)把(ba)二(er)線制超(chao)聲波液位計改為四線制的(de)。



第(di)二(er)種：液體外表(biao)有泡沫(mo)。

毛(mao)病現象：超聲(sheng)波(bo)(bo)液(ye)位計不(bu)斷是(shi)在搜索(suo)，或者會顯現“丟波(bo)(bo)”狀態。
緣由：泡(pao)沫(mo)是(shi)會明(ming)顯(xian)吸(xi)收超聲波(bo)，招致(zhi)了回波(bo)信號(hao)十(shi)分弱。因(yin)而當液(ye)(ye)體的(de)外表40-50%以上面(mian)積(ji)則掩蓋了泡(pao)沫(mo)，超聲波(bo)液(ye)(ye)位(wei)計(ji)發射的(de)信號(hao)就會被吸(xi)收絕大局部，形成了液(ye)(ye)位(wei)計(ji)接納不到反(fan)射的(de)信號(hao)。這個(ge)跟泡(pao)沫(mo)的(de)厚度是(shi)沒有太大關(guan)系的(de)，主要是(shi)跟泡(pao)沫(mo)的(de)掩蓋面(mian)積(ji)有關(guan)。

處理辦法(fa)：
1.裝置(zhi)導波(bo)管(guan)，把超(chao)聲(sheng)波(bo)液(ye)位計的(de)探頭放在導波(bo)管(guan)內丈(zhang)量(liang)液(ye)位計高度，由于導波(bo)管(guan)內的(de)泡沫就會(hui)減少很多。

2.改換成雷(lei)達(da)液(ye)(ye)位計(ji)來丈量(liang)，雷(lei)達(da)液(ye)(ye)位計(ji)對5厘米以內(nei)的泡沫(mo)都能夠穿透。



第三(san)種;現場水池或者罐子(zi)內溫度高(gao)，影(ying)響超聲波(bo)液位計丈(zhang)量。

毛病現象：水(shui)面(mian)離(li)探(tan)頭近的時分(fen)能夠(gou)丈量(liang)(liang)到(dao)，水(shui)面(mian)離(li)探(tan)頭遠就丈量(liang)(liang)不(bu)到(dao)。水(shui)溫低(di)的時分(fen)超聲(sheng)(sheng)波液(ye)位計丈量(liang)(liang)都正常，水(shui)溫高了超聲(sheng)(sheng)波液(ye)位計就丈量(liang)(liang)不(bu)到(dao)。
緣由：液(ye)體介(jie)質在30-40℃以下普通不(bu)會產生蒸(zheng)汽(qi)(qi)和霧氣，超(chao)越了這個溫度就(jiu)容易產生蒸(zheng)汽(qi)(qi)或(huo)霧氣，超(chao)聲(sheng)(sheng)波液(ye)位計發(fa)射(she)的(de)(de)超(chao)聲(sheng)(sheng)波在發(fa)射(she)過(guo)程當中(zhong)穿過(guo)蒸(zheng)汽(qi)(qi)會衰減(jian)一次，從液(ye)面(mian)反(fan)射(she)回(hui)來的(de)(de)時分就(jiu)要再衰減(jian)一次，形成(cheng)zui后回(hui)到(dao)(dao)探頭的(de)(de)超(chao)聲(sheng)(sheng)波信號很(hen)弱，所以丈量不(bu)到(dao)(dao)。而且在這種(zhong)環境下面(mian)，超(chao)聲(sheng)(sheng)波液(ye)位計的(de)(de)探頭容易結(jie)水珠，水珠就(jiu)會障礙(ai)超(chao)聲(sheng)(sheng)波的(de)(de)發(fa)射(she)和接納。

處理辦法：
1.要把量程加大，實踐上罐子高度是3米，要選擇6米-9米之間的超聲波液位計。能夠(gou)減少或者(zhe)削弱(ruo)蒸汽或者(zhe)霧氣對丈量的影(ying)響。

2.探頭是要用聚四氟乙烯或者PVDF做，做成物理(li)密封型(xing)的(de)(de)，這樣的(de)(de)探頭發射面上面不容(rong)易凝(ning)結(jie)水珠(zhu)(zhu)。至于(yu)其他材(cai)質的(de)(de)發射面，水珠(zhu)(zhu)都是比擬容(rong)易凝(ning)結(jie)的(de)(de)。



第四種：現(xian)場有電磁(ci)干擾。

毛病現(xian)象：超(chao)聲(sheng)波液位計數據是無(wu)(wu)規律跳動，或者(zhe)就痛(tong)快(kuai)顯現(xian)無(wu)(wu)信號(hao)。
緣由：工(gong)業(ye)現場就會(hui)(hui)(hui)有(you)很多電動機、變頻器還(huan)有(you)電焊都會(hui)(hui)(hui)對(dui)超聲波(bo)液位(wei)計的(de)丈量形(xing)成影響。電磁干擾就會(hui)(hui)(hui)超越探頭接(jie)納到的(de)回波(bo)信號(hao)。

處理辦法：
1.超聲波(bo)液位計必(bi)需要(yao)牢靠接(jie)地(di)，接(jie)地(di)后，電路板上的一些(xie)干擾(rao)，會經(jing)過地(di)線跑掉(diao)。而(er)且(qie)這個接(jie)地(di)是要(yao)單獨(du)接(jie)地(di)，不能跟其他設(she)備(bei)共(gong)用一個地(di)。

2.電源不能(neng)跟(gen)變頻器(qi)、電動(dong)機同一個電源，也不能(neng)從動(dong)力(li)系統電源上直接引電。

3.裝置地點需求遠(yuan)離變頻器、變頻電動機、大功率(lv)電動設備。假如不能遠(yuan)離，就要在液位計的外面(mian)裝金屬的儀表箱來隔絕屏蔽，這個儀表箱也需求接地。



第(di)五(wu)種：進入盲區(qu)

毛(mao)病現(xian)象(xiang)：會呈現(xian)滿量(liang)程或者是恣意數(shu)據。
緣由：超(chao)(chao)聲波液位計都會有盲(mang)區，普通5米以(yi)內的量(liang)程，盲(mang)區是0.3-0.4米。10米以(yi)內量(liang)程就是0.4-0.5米。進入盲(mang)區后，超(chao)(chao)聲波就會呈現恣意(yi)的數值，不能正常工作(zuo)。

處理辦法：1.裝(zhuang)置(zhi)的(de)時(shi)分就需(xu)求思索(suo)盲區的(de)高度，裝(zhuang)置(zhi)好(hao)了之(zhi)后(hou)探(tan)頭離zui高水位(wei)之(zhi)間的(de)間隔必需(xu)大于盲區。
