投入式液位變送器原理、結構及安裝調試

返回列表 來源：江蘇(su)騰泰儀表科(ke)技有限公(gong)司 瀏覽：-2645 發(fa)布日期：2022-07-12
投入式液位變送器原理、結構及安裝調試

一、投入式液位變送器概述
投入式液位變送器(qi)(qi)是一種丈(zhang)(zhang)量液位的(de)壓(ya)(ya)力變送器(qi)(qi)，由擴散硅壓(ya)(ya)阻(zu)式壓(ya)(ya)力傳(chuan)感器(qi)(qi)作為丈(zhang)(zhang)量元件，把與(yu)液體(ti)(ti)深度(du)成正比的(de)液體(ti)(ti)靜壓(ya)(ya)力精確丈(zhang)(zhang)量出(chu)來(lai)，并(bing)經過信(xin)號(hao)調(diao)理電路轉換成規范（電流(liu)或(huo)電壓(ya)(ya)）信(xin)號(hao)輸(shu)出(chu)，樹(shu)立起輸(shu)出(chu)信(xin)號(hao)與(yu)液體(ti)(ti)深度(du)的(de)線性對應關系，完成對液體(ti)(ti)深度(du)的(de)丈(zhang)(zhang)量。產品(pin)精度(du)高(gao)、體(ti)(ti)積小，直接投入液體(ti)(ti)中，即可丈(zhang)(zhang)量出(chu)變送器(qi)(qi)末端到液面的(de)液體(ti)(ti)高(gao)度(du)，運用(yong)便當。適(shi)用(yong)于(yu)石油、化工、電廠、城市(shi)供水、水文勘探范疇的(de)液位丈(zhang)(zhang)量與(yu)控(kong)制。
二、投入式液體變送器采用用靜壓丈量原理：

　　當投入式(shi)液(ye)位變送器投入到(dao)被測液(ye)體中某一深度時(shi)，傳(chuan)感器迎液(ye)面遭到(dao)的壓(ya)力公式(shi)為：Ρ = ρ·g·H + Po

　　P ： 液(ye)位計迎液(ye)面所受壓(ya)力

　　ρ： 被(bei)測(ce)液體(ti)密度

　　g ： 當地重(zhong)力加速度

　　Po ： 液面(mian)上(shang)大(da)氣壓(ya)

　　H ： 投(tou)入式液位(wei)變送器投(tou)入液體(ti)的深度

　　同(tong)時，將(jiang)液體的壓力引入到傳(chuan)感(gan)器的正(zheng)壓腔，再(zai)將(jiang)液面(mian)上的大氣(qi)壓 Po 與傳(chuan)感(gan)器的負壓腔相連，以(yi)抵消傳(chuan)感(gan)器反面(mian)的 Po ，使傳(chuan)感(gan)器測得(de)(de)壓力為(wei)：ρ .g.H ，顯然 , 經過測取(qu)壓力 P ，能夠得(de)(de)到液位深度。

　　1.投入液體(ti)中(zhong)的變送器局部為全密封(feng)不銹鋼構造。

       2.電(dian)子線路部可(ke)分為鑄鋁接線盒構造和直接引線。

　　3.傳(chuan)感器與(yu)放大電路(lu)均在不銹鋼(gang)全(quan)密(mi)封殼體內，無(wu)需外部調校

　　4.傳感器外殼的(de)防護等級(ji)為IP68，接線盒的(de)防護等級(ji)為IP65

　　5.體(ti)積小、運用便當、抗干(gan)擾才(cai)能強、牢靠性(xing)高、穩定性(xing)好、靈活(huo)度高、防水、抗結露

　　5. 免維護，裝置、調試便當，直接投入水中以丈量出變送器末端到液面的液位高度

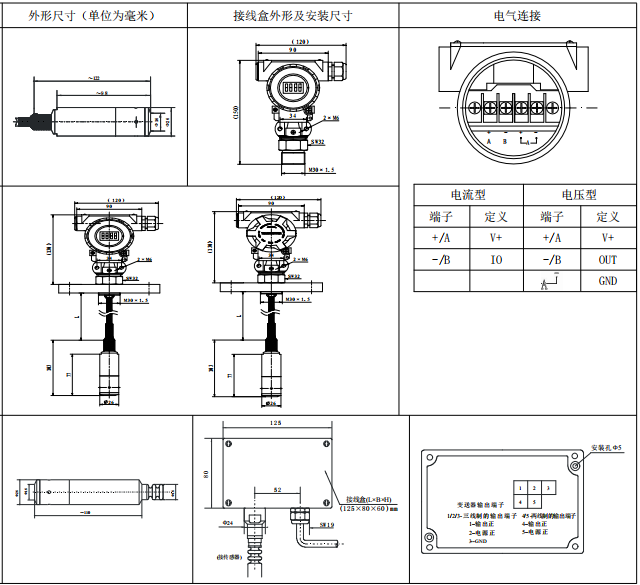

四、投(tou)入(ru)式(shi)液位變送器外形構造及電(dian)氣銜(xian)接
五(wu)、投入式液位變送器現(xian)場裝置

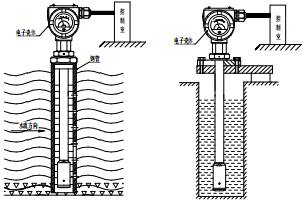

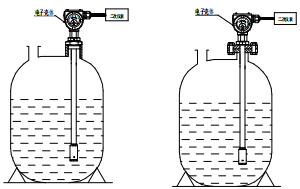

1、在啟(qi)齒的容(rong)(rong)器(qi)中丈(zhang)量靜止流體液位時(shi)，把液位變送(song)器(qi)垂直投入到容(rong)(rong)器(qi)的底部，在容(rong)(rong)器(qi)的啟(qi)齒處將銜接(jie)變送(song)器(qi)的電(dian)纜線和接(jie)線盒(he)固定。
2、在(zai)活動的水(shui)(shui)中(zhong)(zhong)丈量(liang)水(shui)(shui)位時(shi)，在(zai)水(shui)(shui)中(zhong)(zhong)插入(ru)一根Φ45mm 左右的鋼管(guan)，在(zai)管(guan)子(zi)位于水(shui)(shui)流(liu)方(fang)向(xiang)的反向(xiang)不同高度開若(ruo)干(gan)個(ge)Φ5mm 左右的小孔(kong)，使水(shui)(shui)進入(ru)管(guan)中(zhong)(zhong)，在(zai)管(guan)的出口處將(jiang)電纜線(xian)和接(jie)線(xian)盒固定。
