渦街流量計的技術參數及接線方式

返回列表 來源：江蘇(su)騰泰儀表科技有(you)限公司(si) 瀏覽：-1999 發(fa)布(bu)日期：2021-06-24
渦街流量計的技術參數

TT-LU系列渦街流量計是一種新型流量儀表，它采用了新一代流量傳感器，具有其它流量計不可兼得的許多優點，與國內外同類產品相比具有許多新特點。它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出，輸出與流量成正比的4～20mA電流脈沖或直流電流輸送到接收儀表。


TT-LU渦(wo)街流量計(ji)詳(xiang)細參(can)數：
產品(pin)圖片(pian)
儀表(biao)型號 LU LU LU LU LU
信號輸出(chu) 脈沖 4-20mA 無 4-20mA 可選4-20mA/脈沖
供電電源(yuan) +24VDC±15% +24VDC±15% 鋰電(dian)池 24VDC±15% 24VDC±15%+鋰電池(chi)
精度等級 液體：1.0級
氣體或蒸汽：1.5～1.0級		 液體：1.0級
氣體或蒸汽：1.5～1.0級		 液體：1.0級
氣體或蒸汽：1.5～1.0級
測量范圍 標準(zhun)量程 標準量程或擴展量程 標準(zhun)量(liang)程或擴展(zhan)量(liang)程
顯示器 無(wu) 有 有(you)
溫(wen)壓補償 無 無 有
通訊接(jie)口(kou) 無 無(wu) RS485
實時(shi)記錄 無 無 有
儀表材質(zhi) 304或316L不銹鋼 304或316L不銹鋼 304或316L不銹鋼
防爆等級(ji) ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
防(fang)護等級(ji) IP65 IP65 IP65
整機(ji)功耗 < 1W < 1W < 1W
儀表通經 DN15～DN300 DN15～DN300 DN15～DN300
安裝方式 法蘭安(an)裝 法蘭安裝(zhuang) 法蘭(lan)安裝
介質(zhi)溫(wen)度 -40℃～250℃或
-40℃～350℃		 -40℃～250℃或
-40℃～350℃		 -40℃～250℃或
-40℃～350℃
環境溫度 -20℃～60℃ -20℃～60℃ -20℃～60℃

TT-LU渦街流量計技術參數：
執行(xing)標(biao)準  渦街流量計（JJG1029-2007）
儀表口徑（mm）  15、20、25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力（Mpa）  1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制）
精度等(deng)級  液體：±1%
 氣體或蒸汽：±1.5%、±1%
量程比  1:10；1:15；1:20
傳感器材質  304不銹鋼、316（L）不銹鋼等

使用條(tiao)件		  介質溫度：-40℃～+250℃、-40℃～+320℃
 環境溫度：-20℃～+60℃
 相對濕度：5%～95%
 大氣壓力：86Kpa～106 Kpa
信號輸出功能  脈沖信號、4～20mA信號
通訊輸出功能  RS485通訊輸出、HART協議等
工(gong)作電(dian)源
  •  外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等
  •  內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作
信號線(xian)接口  基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級  ExiaIICT5或ExdIIBT6
防護(hu)等級  IP65或更(geng)高（可(ke)訂制）

TT-LU渦街流量計測量范圍及工作壓力：
儀表口徑
（mm）		 液體測量范圍
（m3/h）		 氣體測量范圍
（m3/h）		 連接(jie)方(fang)式 耐壓等級
（Mpa）
DN15 1.2-6.2 5-25 法蘭夾裝/法蘭連接 2.5/1.6
DN20 1.5-10 8-50 法蘭夾裝/法蘭連接 2.5/1.6
DN25 1.6-16 10-70 法蘭夾裝/法蘭連接 2.5/1.6
DN32 1.9-19 15-150 法蘭夾裝/法蘭連接 2.5/1.6
DN40 2.5-26 22-220 法蘭夾裝/法蘭連接 2.5/1.6
DN50 3.5-38 36-320 法蘭夾裝/法蘭連接 2.5/1.6
DN65 6.2-65 50-480 法蘭夾裝/法蘭連接 2.5/1.6
DN80 10-100 70-640 法蘭夾裝/法蘭連接 2.5/1.6
DN100 15-150 130-1100 法蘭夾裝/法蘭連接 2.5/1.6
DN125 25-250 200-1700 法蘭夾裝/法蘭連接 1.6/1.6
DN150 36-380 280-2240 法蘭夾裝/法蘭連接 1.6/1.6
DN200 62-650 580-4960 法蘭夾裝/法蘭連接 1.6/1.6
DN250 140-1400 970-8000 法蘭夾裝/法蘭連接 1.6/1.6
DN300 200-2000 1380-11000 法蘭夾裝/法蘭連接 1.6/1.6


【 渦街(jie)流量計選型提示】

選購一體輸出型渦街流量計需詳細(xi)確定以下參數：
★　管道管徑
★　測量介質(若介質過 為蒸汽是熱蒸汽還是飽合蒸汽)
★　工作溫度，壓力(工作狀態或標準狀態)
★　安裝方 式(管道式或插入式)
★　顯示方式(只輸出信號或智能型)
★　電電源(24V或電池供電)
★　輸出方式(4-20mA
★　脈沖輸出或485通迅)
★　*大流量(工作狀態或標準狀態)
★　*小 流量
★　常用流量
★　需不(bu)需要防爆






渦街流量計的接線方式

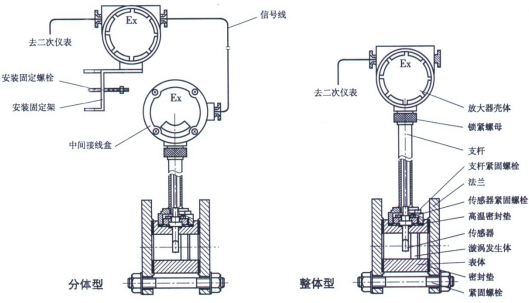

一、渦街流量計結構形式

二、渦街流量計電氣接線

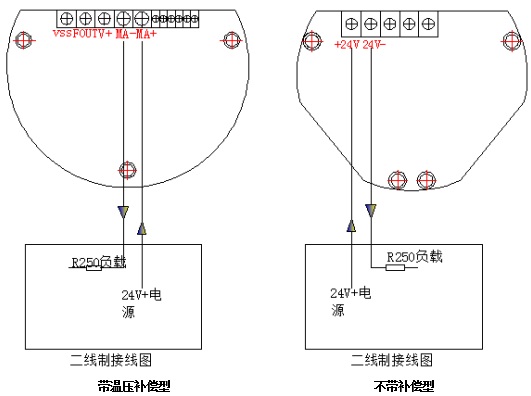

1、兩線(xian)制電(dian)流接線(xian)圖

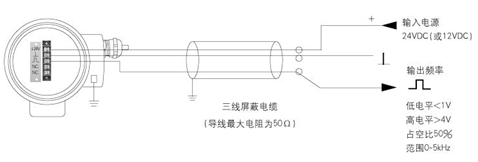

2、脈沖型電氣接線圖
脈沖輸出型渦街流量計與其他設備之間采用三線制傳輸，所需電源為24V±10%。輸出回路的*小負載電阻為10K，*大電容為0.22uF，屏蔽線的電阻必須小于50Ω。
一般情況下，連接線采用三芯屏蔽線RVVP3X0.5mm，屏蔽層應可靠地接在放大器盒內的接地螺絲上。
連接線不能(neng)與(yu)電力線平(ping)行(xing)排布在一起，至少(shao)間(jian)隔(ge)15CM以上，*好單獨穿行(xing)在金屬管子中(zhong)，連線固定好，不能(neng)晃動。

“V+” 接電源“+”端（+12-24V）；“Fout”為脈沖輸出端；“Vss”接電源“-”端，此脈沖輸出必須在主電流回路供電的情況下使用，輸出為帶切除的光隔離脈沖，通常在標定和采集頻率和脈沖信號或運用報警功能時使用；輸出信號為含1K上拉電阻的集電極開路輸出。

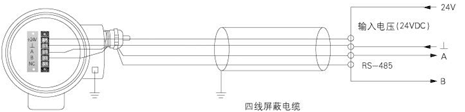

3、帶RS485通訊的電氣連接圖
輸出RS485的(de)渦(wo)街流量計與(yu)其他(ta)設備之間連接線(xian)采用四線(xian)制的(de)所需電源(yuan)為24V±10%。
