孔板流量計的選型標準、安裝方式和結構原理

返回列表 來源：江蘇(su)騰(teng)泰(tai)儀(yi)表科(ke)技有限公司(si) 瀏覽：-1548 發(fa)布日(ri)期(qi)：2021-06-29

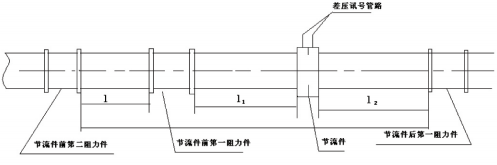

孔板流(liu)量計的裝置(zhi)和適用于下列管(guan)段和管(guan)件(jian)(jian)(jian)有關(guan)節流(liu)件(jian)(jian)(jian)上游(you)側(ce)**阻力件(jian)(jian)(jian)、第(di)二阻力件(jian)(jian)(jian)，節流(liu)件(jian)(jian)(jian)下右側(ce)**阻力件(jian)(jian)(jian)，從節流(liu)件(jian)(jian)(jian)上游(you)第(di)二阻力件(jian)(jian)(jian)到下游(you)**阻力件(jian)(jian)(jian)之間(jian)的管(guan)段以及(ji)差壓訊(xun)號管(guan)路等(deng)。


二、孔板流量(liang)計裝置(zhi)管道條件
1、節流件(jian)前后的直(zhi)管段必需是直(zhi)的，不得有肉眼可見的彎曲(qu)。
2、裝置節流(liu)件(jian)用得直(zhi)管段應該(gai)是(shi)潤滑的，如不潤滑，流(liu)量系數(shu)應乘以(yi)粗糙(cao)度修正(zheng) 稠密。
3、為保證流(liu)體的活動在節流(liu)件(jian)前1D出構成充沛開展的紊流(liu)速度散布，而且使(shi)這 種散布成平均的軸對稱形。
(1)直管段(duan)必需是圓(yuan)的，而且對節流件前2D范(fan)圍(wei)，其(qi)圓(yuan)度請(qing)求其(qi)甚為(wei)嚴(yan)厲(li)，并且 有(you)一定的圓(yuan)度指標(biao)。詳細(xi)權衡辦法：
(A)節流件前OD, D/2, D, 2D4個垂直管(guan)截面上(shang)，以(yi)大至相等(deng)的(de)角間隔 至少分別丈(zhang)量4個管(guan)道(dao)內徑單測值，取均(jun)勻(yun)(yun)值D。恣意內徑單丈(zhang)量值 與均(jun)勻(yun)(yun)值之(zhi)差(cha)不(bu)得超越(yue)±0.3%。
(B)在節(jie)流件后，在OD和2D位置用上述辦(ban)法測(ce)得8個內徑單(dan)測(ce)值，任(ren) 意(yi)單(dan)測(ce)值與D比擬，其*大偏向不得超越±2%。

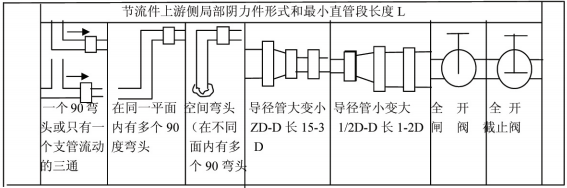

(2)節流件(jian)前(qian)后請(qing)求一段足夠(gou)長的(de)(de)直(zhi)(zhi)管段，這(zhe)段足夠(gou)長的(de)(de)直(zhi)(zhi)管段和(he)節流件(jian)前(qian)的(de)(de)部分 阻力件(jian)方式有(you)關(guan)和(he)直(zhi)(zhi)徑(jing)比B有(you)關(guan)，見表1 (B=d/D,d為孔板開孔直(zhi)(zhi)徑(jing)，D為管 道內徑(jing))。
(3)節流件(jian)上(shang)游側(ce)**阻力件(jian)和(he)(he)第(di)(di)二阻力件(jian)之間的(de)(de)直管段長度可按第(di)(di)二阻力件(jian)的(de)(de)形 式和(he)(he)B=0。7 (不管實踐6值是幾)取表(biao)一所列數值的(de)(de)1/2。
(4)節流件(jian)上游側為敞開(kai)空間(jian)(jian)(jian)(jian)或直(zhi)徑N2D大(da)容(rong)器(qi)時，則敞開(kai)空間(jian)(jian)(jian)(jian)或大(da)容(rong)器(qi)與節流件(jian) 之間(jian)(jian)(jian)(jian)的直(zhi)管長(chang)不得小于(yu)30D (15D)0若節流件(jian)和敞開(kai)空間(jian)(jian)(jian)(jian)或大(da)容(rong)器(qi)之間(jian)(jian)(jian)(jian)尚(shang)有其(qi) 它部分阻力(li)(li)件(jian)時，則除在節流件(jian)與部分阻力(li)(li)件(jian)之間(jian)(jian)(jian)(jian)設有附(fu)合表(biao)1上規則的*小直(zhi)管段(duan)長(chang)1外，從敞開(kai)空間(jian)(jian)(jian)(jian)到節流件(jian)之間(jian)(jian)(jian)(jian)的直(zhi)管段(duan)總長(chang)也(ye)不得小于(yu)30D(15D)。
三、孔板流量計裝置方式

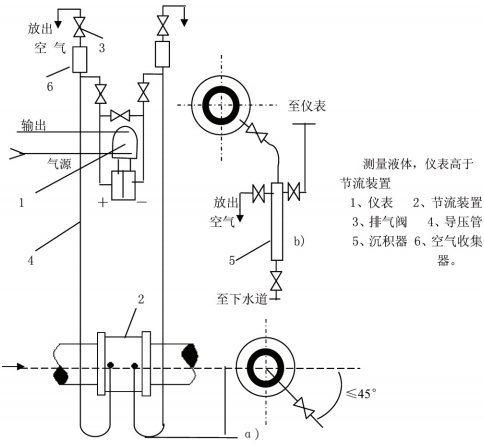

1、孔板(ban)流(liu)量(liang)計測量(liang)液體


測量液(ye)體(ti)流量時工藝管道程度(du)裝(zhuang)置，差壓變送器(qi)(qi)的(de)(de)位置 處(chu)于(yu)節(jie)流安(an)裝(zhuang)下(xia)(xia)方(fang)時，取(qu)壓口應(ying)在(zai)節(jie)流安(an)裝(zhuang)的(de)(de)程度(du)中心 軸線下(xia)(xia)偏(pian)45°角(jiao)引(yin)出(chu)(chu)，這能夠消(xiao)樣除由流體(ti)傳(chuan)放出(chu)(chu)的(de)(de)氣體(ti)進(jin)入導(dao)壓管和差壓變送器(qi)(qi)。若差壓變送器(qi)(qi)處(chu)于(yu)節(jie)流安(an)裝(zhuang)的(de)(de)上方(fang)時，除取(qu)壓口下(xia)(xia)偏(pian)＜45°角(jiao)然后向 上引(yin)導(dao)壓管外，應(ying)在(zai)導(dao)壓管 上的(de)(de)*高點安(an)裝(zhuang)集器(qi)(qi)或(huo)排(pai)氣閥。

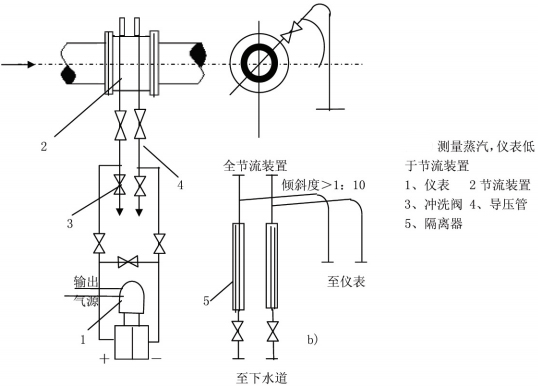

2、測(ce)量(liang)水蒸汽


測量(liang)蒸(zheng)汽流量(liang)時，裝(zhuang)(zhuang)置方式普通為差壓變送(song)器低于、高(gao)于節流安裝(zhuang)(zhuang)兩(liang)種(zhong)。取(qu)壓口位置應(ying)附合上(shang)述裝(zhuang)(zhuang)置請求，并在導壓管制高(gao)點處(chu)裝(zhuang)(zhuang)上(shang)放氣閥和氣體搜集器。

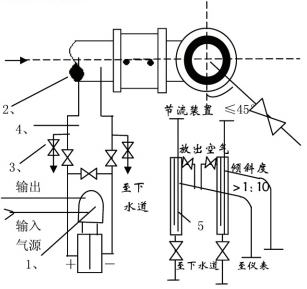

3、測量(liang)氣體


測量(liang)介質為清潔的氣(qi)體(ti)流(liu)量(liang)時(shi)，裝置方式普通為差壓變(bian)送器高于、低于節流(liu)安裝兩種(zhong)取壓口(kou)位置應(ying)契合上(shang)述(shu)裝置請求，當差壓變(bian)送器低于節流(liu) 安裝時(shi)，導壓管(guan)必需向下彎至差壓變(bian)送器，并在(zai)*低處安裝放水閥和堆(dui)積器。

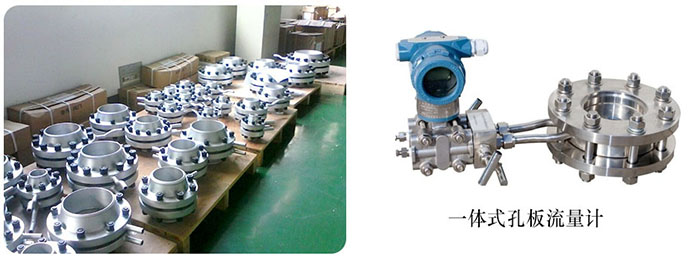

四、外形(xing)

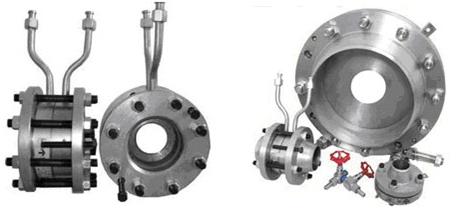

標準孔板

孔板流(liu)量計(ji)

五、工作原理
充溢管(guan)道(dao)的(de)流(liu)體流(liu)經(jing)管(guan)道(dao)內的(de)節流(liu)安裝，在節流(liu)件左(zuo)近形成部(bu)分收縮(suo)，流(liu)速增加，在其(qi)上、下游兩側產生靜(jing)壓力差。
在已知有關(guan)參數的條件(jian)下，依據活動連續性塬(yuan)理和伯(bo)努(nu)利方(fang)程能夠推(tui)導出(chu)差(cha)壓與流量之間的關(guan)系而求得(de)流量。其根本公式如下：
計算(suan)公式
c－流(liu)出系數　　無量綱
d－工(gong)作條件下節(jie)流件的(de)節(jie)流孔或(huo)喉部直徑(jing)
D－工作條件下上游管道內徑
qm－質量(liang)流量(liang)　Kg/s
qv－體積流量(liang)　m3/s
?－直徑比d/D 無量綱
流體的密度Kg/m3
可收縮性系數(shu)　　無量綱

六、構造
節流安裝(zhuang)組(zu)成(cheng)
1. 節流件：規范(fan)孔(kong)(kong)板(ban)、規范(fan)噴(pen)嘴(zui)、長徑噴(pen)嘴(zui)、1／4圓孔(kong)(kong)板(ban)、雙重孔(kong)(kong)板(ban)、偏(pian)心孔(kong)(kong)板(ban)、圓缺孔(kong)(kong)板(ban)、錐形入口孔(kong)(kong)板(ban)等
2. 取壓(ya)(ya)安裝(zhuang)：環室、取壓(ya)(ya)法蘭(lan)、夾持環、導壓(ya)(ya)管等
3. 銜接法蘭（國度規(gui)范、各種(zhong)規(gui)范及其(qi)它設計部(bu)門的法蘭）　、緊固件。
4. 測量(liang)管
標準孔板流量計
七、標準孔板流量計選型(xing)：

型號

說(shuo) 明
LG 節(jie)流(liu)裝置
  代號

按(an)其結構特征的兩大(da)基本分類
  K

孔板
  P

噴嘴等(deng)


代號

公稱壓力(li)(105Pa)


2.5

2.5


10

10


16

16


25

25


64

64


100

100


200

200


代號

口徑(mm)
  10～1600

10～1600mm


代號

按其結構形式細分


H

標準孔板(環室)


Y

標準(zhun)孔板(法蘭)


K

標(biao)準孔(kong)板(鉆孔(kong))


I

ISA 1932噴嘴


L

長徑噴嘴


W

文(wen)丘(qiu)利噴嘴


G

經典文丘利管

S

雙重(zhong)孔板(ban)


Q

圓缺孔板


Z

錐形入口(kou)孔板


R

1/4圓孔(kong)板(ban)


P

偏心孔板(ban)


N

整體(內藏(zang))孔板


X

楔形孔板


T

不(bu)在(zai)上(shang)述之(zhi)列的特(te)殊(shu)節流裝(zhuang)置


代(dai)號(hao)

介質


1

液體


2

氣體


3

蒸汽


4

高溫(wen)液體


代號

補償形式


N

不帶壓力、溫度(du)補償


P

帶壓力補(bu)償輸出


T

帶溫(wen)度(du)補償輸出


Q

帶壓力、溫度補償輸(shu)出


代號

變(bian)送器差壓量(liang)程范圍


0

微(wei)差壓量程


1

低差壓量(liang)程


2

中(zhong)差壓量程(cheng)


3

高(gao)差(cha)壓量程(cheng)


代號

是否帶(dai)現場顯示


W

節流裝置(zhi)傳感器


X

智能(neng)節流裝置(流量計)


代號

供電方式


0

外接 24VDC供電(dian)


1

3.6V電池供電
